Н.А. Кузнецов - От «Добрыни Никитича» до «Отто Шмидта» Ледоколы проекта 97 и их модификации

Команда размещается в двухместных каютах на верхней палубе, комсоставу (13 человек) отведены одноместные каюты на полубаке и первом мостике. Каюты капитана и старшего помощника состоят из кабинета, спальни и санузла.

Кают-компания и помещения старшего комсостава отделаны фанерой твёрдых пород дерева (бук, дуб), а помещения остального комсостава – декоративной фанерой ДОФ или слоистым пластиком.

Для теплоизоляции помещений ледокола вместо ранее применявшегося экспанзита (пробковой прокладки) широко использован штапельный стекловойлок (стекловата).

Любопытный факт: мебель проектировщики выбрали из образцов, разработанных для атомного ледокола «Ленин».

В жилых помещениях предусмотрены искусственная вдувная вентиляция и зимнее кондиционирование, обеспечивающее заданные параметры воздуха при температуре наружного воздуха до -35° С.

На втором мостике размещены радио-, ходовая и штурманская рубки. Ходовая рубка простирается от борта до борта.

Скорость хода на чистой воде – 13,5 – 14 уз. Запас топлива обеспечивает 17-суточную работу главных и вспомогательных дизель-генераторов на полную мощность. Дальность плавания судна при скорости 13,5 уз. достигает 5600 миль. При работе двух дизель-генераторов на два кормовых винта скорость хода составляет около 13 уз., а дальность плавания увеличивается до 7800 миль.

Непотопляемость обеспечена при затоплении одного любого отсека. Ледокол остаётся на плаву, имея положительные надводный борт и аварийную остойчивость при затоплении двух крайних носовых или кормовых отсеков.

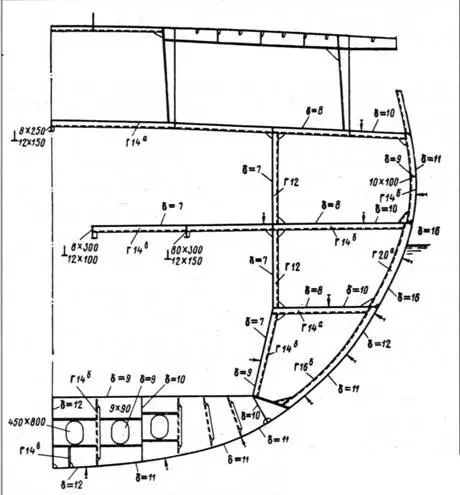

Мидель-шпаноут ледокола «Василий Прончищев»

Энергетическая установка

Главная ЭУ – трёхвальная дизель- электрическая на постоянном токе. Гребные электродвигатели получают энергию от трёх главных дизель-генераторов.

Главные дизель-генераторы 13Д100 состоят из дизелей типа Д100, изготовленных на Харьковском паровозостроительном заводе имени В.А. Малышева, и двух двухъякорных генераторов ПН-145 мощностью по 625 кВт при напряжении 400 В.

Схема электроснабжения позволяет обеспечить следующие режимы:

– работу одного из двух дизель-гене- раторов на носовой гребной электродвигатель;

– работу двух любых дизель-генера- торов на два кормовых гребных электродвигателя;

– работу трёх дизель-генераторов на два кормовых гребных электродвигателя;

– работу любого дизель-генератора на два кормовых гребных электродвигателя.

На ледоколах проекта 97 впервые в отечественном судостроении была создана автоматизированная система электродвижения на постоянном токе с новыми принципами регулирования работы гребных электродвигателей.

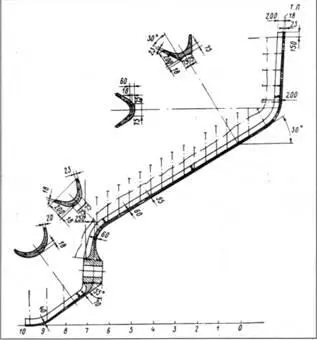

Форштевень ледокола «Василий Прончищев»

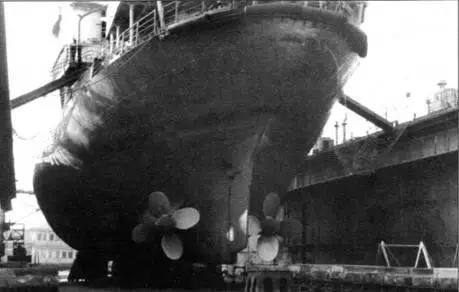

Кормовая оконечность корабля проекта 97П «Руслан»

Особенность принятой системы движения заключалась в том, что уровень возможного использования мощности главных дизель-генераторов постоянного тока устанавливался заранее принятой ступенью в 610, 710 или 810 об/мин. Дальнейшее регулирование скорости и заданной частоты вращения гребных электродвигателей осуществлялось или из двух постов управления, размещаемых в ходовой рубке, или из центрального поста энергетической установки. В любых случаях частота вращения главных дизель-генераторов оставалась неизменной, что при изменении мощности установки не приводило к смене частоты вращения первичных двигателей и благоприятно сказывалось на сохранении их моторесурса, особенно при частых реверсах во время маневрирования во льдах. Система оказалась весьма эффективной, поэтому впоследствии многие её принципы успешно применялись на дизель-электрических судах типа «Амгуэма» и атомных ледоколах второго поколения.

На судне также установлены три вспомогательных дизель-генератора переменного тока ДГТ 200/1 общей мощностью 600 кВт с двигателями 6ч 25/34. На стоянке подача электроэнергии обеспечивается стояночным дизель-генератором мощностью 100 кВт.

Для уменьшения шумности при работе главных дизель-генераторов забор воздуха осуществляется не из помещения, а снаружи, кроме того, по подволоку отделения прокладывается шумо- поглощающая изоляция из капронового волокна.

Судовые системы, устройства и оборудование

Креновая система обеспечивает автоматическую перекачку балласта с борта на борт примерно за 2 минуты, при этом угол крена составляет не менее 5°.

Дифферентная система даёт возможность изменить осадку носом или кормой не менее чем на 1 м за 12 минут. Управление обеими системами – централизовано.

Для оказания противопожарной помощи другим судам или береговым объектам предусмотрены три лафетных ствола, установленных на ходовом мостике.

Остальные системы выполнены в соответствии с Правилами Регистра.

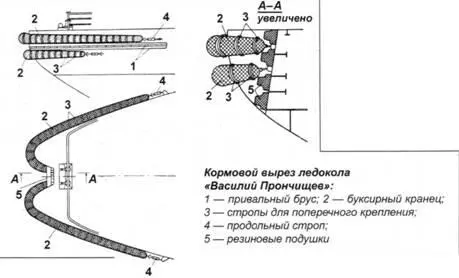

Ледокол снабжён обтекаемым рулём, который представляет собой лито-свар- ную прочную раму, обшитую листовой сталью. Рулевая машина электрогидравлическая РЭГЗ-6 с ручным приводом. В корме имеется буксирный вырез, оборудованный привальными брусьями и кранцами.

Для буксировки судов предусмотрена двухбарабанная автоматическая электролебёдка с тяговым усилием 25 т на главном и 10 т на вспомогательном барабанах.

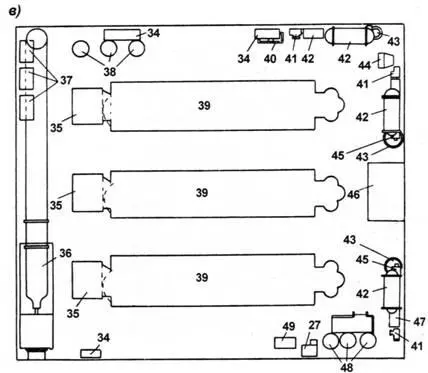

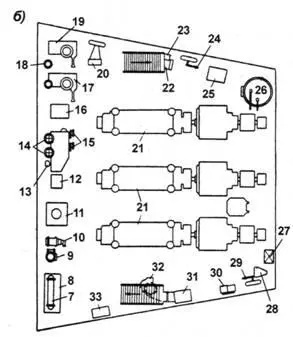

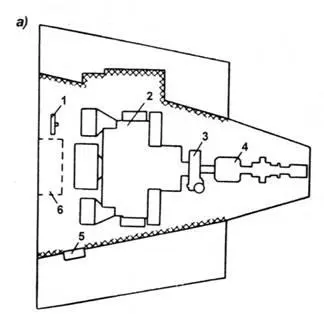

Схема расположения энергетической установки ледокола типа «Василий Прончищев» (а – отделение носового гребного электродвигателя; б – отделение вспомогательных механизмов; в – отделение главных дизель-генераторов; г – отделение кормовых гребных электродвигателей):

1 – ручной маслоперекачивающий насос; 2 – гребные электродвигатели; 3 – валоповоротные устройства; 4 – упорные подшипники; 5 – электронасос холодильной установки; 6 – сточная масляная цистерна; 7 – охладитель конденсата; 8 – сборная цистерна для конденсата; 9 – электронасос забортной воды; 10 – электронасос для перекачки конденсата; 11 – электронасос для лафетных стволов; 12 – конторка подвесная; 13 – бачок для замера расхода топлива; 14 – баллоны пускового воздуха; 15 – насосы забортной воды; 16 – топливоперекачивающий насос; 17 – подогреватель масла; 18 – подогреватель топлива; 19 – сепаратор топлива; 20 – воздухонагреватель; 21 – вспомогательные дизель-генераторы; 22 – перекачивающий электронасос; 23 – дежурный насос котельного топлива; 24 – ручной топливный насос; 25 – осушительный насос; 26 – сепаратор трюмных вод; 27-ручная цистерна дизельного масла; 28 – воздухонагреватель; 29 – ручной маслоперекачивающий насос; 30 – маслоперекачивающий электронасос; 31 – станция управления насосом; 32 – дифферентный насос; 33,34 – электрические распределительные щиты; 35 – воздухоохладители генераторов; 36 – креновый насос; 37 – ящики сопротивлений; 38 – электронасосы воздухоохладителей генераторов; 39 – главные дизель-генераторы; 40 – электронасос для заполнения расходных топливных цистерн; 41 – фильтры грубой очистки масла; 42 – охладители пресной воды главных двигателей; 43 – фильтры тонкой очистки масла; 44 – воздухонагреватель; 45 – маслоохладители; 46 – антишумовая кабина; 47 – насос фильтра топливной очистки; 48 – баллоны пускового воздуха; 49 – осушительный электронасос; 50 – дифферентный насос; 51 – электронасос пресной воды; 52 – электронасосы забортной воды
