Семен Федосеев - Оружие современной пехоты. Часть 1

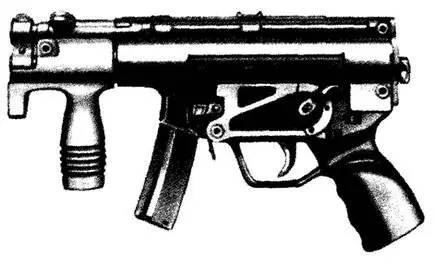

Малый пистолет-пулемет МР5КА1

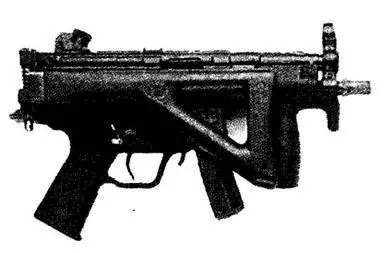

Малый пистолет-пулемет МР5 PDW со сложенным прикладом

Этот компактный пистолет-пулемет разработан в Чехословакии в конце 50-х гг. конструктором М. Рибаржем для вооружения разведывательных и специальных подразделений. Задачей разработки было оружие, способное в короткий промежуток времени обеспечить высокую плотность огня в ближнем бою, и сопоставимое по размерам с пистолетом. Получившийся образец был принят на вооружение под обозначением Vz.61 (образец 1961 г.) «Скорпион» под патроны 7,65-мм «браунинг» и с тех пор несколько раз модернизировался. Производство поставила «Чешска Зброевка».

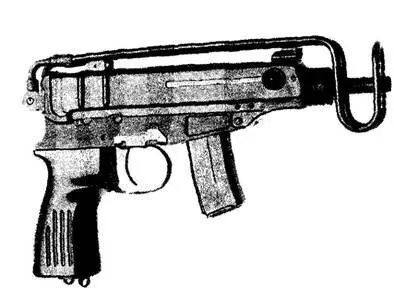

Малый пистолет-пулемет Vz.61 «Скорпион»

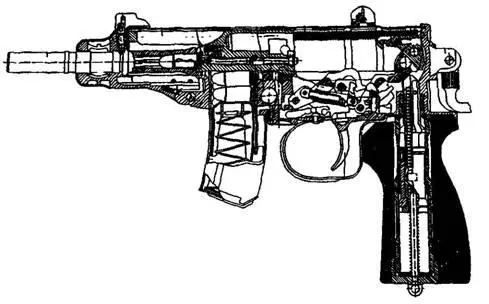

Разрез малого пистолета-пулемета М84 «Застава» (копия «Скорпиона»)

Автоматика работает на основе отдачи свободного затвора. Так как в одном из вариантов был принят патрон 7,65-мм «браунинг», имеющий малый импульс отдачи, пришлось снизить и массу затвора. В обычном случае это привело бы к повышению темпа стрельбы до 1000 выстр./мин и более. Однако конструкторы снизили темп стрельбы, установив механический замедлитель весьма оригинальной конструкции. Когда затвор после выстрела под действием отдачи патрона идет назад, он сжимает две возвратные пружины и извлекает стреляную гильзу. В крайнем заднем положении он ударяет в подпружиненный захват на задней стенке затворной коробки и захватывается им. Одновременно в полую пистолетную рукоятку опускается связанный с захватом легкий плунжер, сжимая свою . пружину. Плунжер начинает движение внутри более тяжелого цилиндрического противовеса и обгоняет его в силу меньшей массы. В крайнем нижнем положении плунжер под действием пружины начинает движение назад и вновь входит в полость противовеса, где его скорость за счет сил трения снижается. Дойдя в верхнее положение, плунжер поворачивает захват, который освобождает затвор. Данное устройство снижает темп стрельбы до 640 выстр./мин.

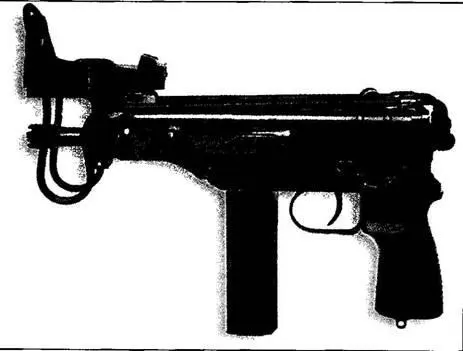

Малый пистолет-пулемет Vz.91«Скорпион» с коллиматорным прицелом ОКО

Оружие имеет курковый ударный механизм, благодаря чему цикл автоматики еще растягивается, а выстрел происходит при закрытом затворе. Небольшой темп стрельбы, выстрел с закрытого затвора, баланс оружия обеспечивают ему неплохую управляемость при стрельбе с рук. Стрельба с упором приклада в плечо не слишком удобна из-за малой длины самого складного приклада.

Подаватель магазина связан с затворной задержкой. Флажковый переводчик вида огня и предохранитель выполнены заодно – переднее положение флажка («20») соответствует непрерывной стрельбе, среднее («0») – предохранитель, заднее («1») – одиночной стрельбе. Расположение флажка над пистолетной рукояткой слева позволяет работать с ним большим пальцем стреляющей руки.

Прицельные приспособления включают мушку и перекидной L-образный целик, рассчитанные на 75 и 150 м, размещенные сверху штампованной затворной коробки. Магазин – коробчатый секторный, на 10 либо 20 патронов. Vz.61 имел оборачивающие деревянные щечки рукоятки, 61Е – пластиковые. Носится «Скорпион» в открытой или подплечной кобуре.

Модификация Vz.64 выполнялась под 9-мм патрон «браунинг короткий», Vz.65 – под 9x18 ПМ, Vz.68 – под 9x19 «парабеллум» («люгер»). Позже были впущены Vz.82 под 9x18 ПМ и Vz.83 под 9x17 «курц» (по сути, тот же «браунинг короткий»). Уже в 90-е гг. были выпущены самозарядный вариант CZ91S под патрон 9x19 «парабеллум» с прямыми коробчатыми магазинами на 10,20 и 30 патронов, а также пистолет-пулемет CZ- 9L «Скорпион» с откидным металлическим или постоянным пластиковым прикладом. Возможна комплектация всех этих образцов глушителем, лазерным целеуказателем, коллиматорными прицелами (например, ОКО 21) и прочим дополнительным оборудованием.

Для перезаряжания оружия служат две «пуговки» затвора, движущиеся в пазах по обе стороны затворной коробки. Это довольно простая и удобная в обычных условиях конструкция становится менее удобной в дождь – влажные «пуговки» могут выскользнуть из-под пальцев. Тем не менее, «Скорпион» оказался достаточно популярен. Он считается одним из лучших образцов для действий в городе, на транспортных средствах и в других стесненных условиях, состоит на вооружении в нынешних Чехии и Словакии, в военизированных формированиях некоторых африканских и латиноамериканских стран. Его копия выпускалась по лицензии заводом «Црвена Застава» в Югославии.

Пистолет-пулемет разработан швейцарской фирмой SIG, однако выпускается по ее лицензии только в Чили, где и состоит на вооружении. Затворная коробка штампованная, прямоугольного сечения, состоит из верхней части с жестко закрепленным стволом и нижней части, в которой размещены ударно- спусковой механизм, пистолетная рукоятка, приемник магазина. Обе части соединяются посредством двух съемных штифтов.

Массивный затвор двигается по направляющим внутри затворной коробки, в его верхней части высверлена полость под возвратную пружину. Досылание патрона происходит по касательной к оси канала ствола внешней частью выбрасывателя так, что капсюль гильзы не совпадает с осью ударника до тех пор, пока гильза полностью не войдет в патронник. Только после этого выбрасыватель захватывает проточку гильзы и донце закрывается зеркалом затвора. Ударно-спусковой механизм куркового типа, так что выстрел происходит при полностью закрытом затворе.

Переводчик-предохранитель позволяет блокировать затвор остановом в положении предохранителя, выбирать режим стрельбы: одиночный, очередями по три выстрела, непрерывный. Для ведения огня очередями фиксированной длины в ударно-спусковом механизме установлен зубчатый счетчик, поднимающий шептало с остановом затвора после досылания в патронник третьего подряд патрона.
