Семен Федосеев - Оружие современной пехоты. Часть 1

Трубчатый выдвижной приклад выполнен на одной оси с линией ствол – затвор, что в сочетании с малым импульсом отдачи 9-мм патрона «парабеллум» обеспечивает незначительный увод ствола вверх и высокую точность, особенно в непрерывном режиме, а также упрощает процесс подготовки стрелков.

Автоматика работает на основе отдачи свободного затвора, выстрел производится при запертом затворе. Работа ударно- спускового механизма, приемы прицеливания и ведения огня во многом аналогичны винтовке М1б, поэтому переподготовка с винтовки на пистолет-пулемет занимает мало времени.

В задней части рукоятки для переноски установлен целик типа поворотного двухпозиционного отверстия, который имеет метки поправки на ветер. Мушка может регулироваться в вертикальной плоскости.

Ствол прикрыт пластмассовым кожухом-цевьем, у дульного среза перед мушкой выполнена резьба для крепления компенсатора, лазерного целеуказателя и других устройств.

Имеется вариант с интегрированным кожухом-глушителем. Глушитель представляет собой расширительную камору с диффузорами, в которую пороховые газы поступают через отверстия в стенке канала ствола. При этом начальная скорость пули падает до дозвуковой.

Пистолеты-пулеметы «Кольт» (именуются часто «Кольт 9мм М16А») не получили широкого распространения, однако имеются в американской армии, морской пехоте, спецподразделениях полиции. В частности, группы FAST морской пехоты США использовали их во время вторжения в Панаму.

Характеристики

Патрон – 9x19 «парабеллум»

Масса оружия – 2,59 кг (неснаряженный)

Длина – 730 мм (с выдвинутым прикладом); 650 мм (с убранным прикладом)

Длина ствола – 260 мм

Начальная скорость пули – 397 м/с

Темп стрельбы – 900-1000 выстр./мин

Емкость магазина – 20 или 32 патрона

Так сложилось, что именно немцы неоднократно становились законодателями моды в области пистолетов-пулеметов Появившийся в 1918 г. MP-18 надолго определил тип пистолетов- пулеметов со свободным затвором, выстрелом с заднего шептала, «карабинным» дизайном, перфорированным кожухом ствола. МР-40 со штампованными деталями, складным прикладом, удачным балансом, применением пластмасс обозначил новое поколение пистолетов-пулеметов. А пистолет-пулемет, признанный лучшим во второй половине века, создала германская фирма «Хеклер унд Кох» на основе своей же штурмовой винтовки G3.

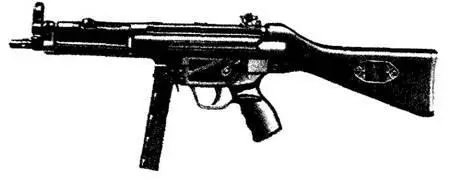

Пистолет-пулемет МР5А2 «Хеклер унд Кох»

Успех винтовки, появившейся в 1956 г., побудил «Хеклер унд Кох» к созданию обширного семейства оружия, в чем фирма весьма преуспела. 9-мм пистолет-пулемет МР5, именовавшийся в процессе разработки «проектом 54» (НК54), стал началом целой ветви этого семейства. В 1966 г. он начал поступать на вооружение полиции и пограничной охраны ФРГ, а вскоре стал закупаться другими странами. Сейчас его модификации используются более чем в 30 странах, среди которых США, Великобритания, Франция, Швейцария, Бельгия, т.е. страны, где выпускается немало собственного высококачественного оружия.

МР5 сохранил большинство черт конструкции базовой винтовки, некоторые их детали взаимозаменяемы. Конструкция включает шесть основных частей: ствол со ствольной коробкой, рукояткой взведения и прицельными приспособлениями, затвор с возвратной пружиной в сборе, пистолетную рукоятку с ударно-спусковым механизмом, затыльник ствольной коробки, цевье, магазин. Все части (кроме магазина) соединяются друг с другом поперечными штифтами.

В канале ствола выполнены 6 правосторонних нарезов, на дульной части ствола выполнены три радиальных выступа для крепления дульных устройств. Затворная коробка отштампована из тонкого стального листа и усилена продольными ребрами жесткости.

Полусвободный затвор по конструкции и работе аналогичен винтовке G3. Выстрел с закрытого затвора объясняет высокую кучность стрельбы МР5 по сравнению с большинством пистолетов-пулеметов со свободным затвором.

Механизм взведения смонтирован в надствольной трубке и включает трубчатый толкатель и вставленную в его гнездо рукоятку с насечкой. Рукоятка движется вдоль паза на левой стороне трубки, может фиксироваться в заднем поперечном вырезе паза – наследие МР38 и МР40, – фиксируя в заднем положении и затвор. При необходимости можно быстрым движением вывести рукоятку из паза – при этом затвор пойдет вперед, дошлет патрон в патронник и запрет канал ствола, оружие будет готово к выстрелу. При стрельбе рукоятка остается неподвижной.

Ударно-спусковой механизм куркового типа, с винтовой боевой пружиной собран в отдельном корпусе и задает режимы непрерывного и одиночного огня. Флажок переводчика-предохранителя расположен с левой стороны над пистолетной рукояткой и управляется большим пальцем стреляющей руки. Он имеет три положения: «S» – предохранитель, «Е» – одиночный огонь, «F›› – непрерывный огонь. Те же положения отмечены на правой стороне оружия и указываются риской на стержне переводчика-предохранителя – стрелок или инструктор могут оценить его установку.

Прицельные приспособления включают мушку с кольцевым ограждением и переменный диоптрический прицел с механизмом внесения поправок в двух плоскостях. Возможна установка оптических прицелов на кронштейне, крепящемся на продольные пазы ствольной коробки. Обычно используется оптический прицел с кратностью 4х и фиксированными установками на 15, 25, 50, 75 и 100 м. Столь же «типовым» является ночной бесподсветочный прицел «Орион 80» с кратностью увеличения 4х. Используются также коллиматорные прицелы типа АРР «Хенсольдт», обеспечивающие прицельную дальность до 120 м, и другие.

Питание – от коробчатого магазина на 15 или 30 патронов, крепящегося в горловине впереди спусковой скобы и удерживаемого защелкой с клавишей. Первые образцы МР5 оснащались прямыми магазинами, с 1978 г. они были заменены на секторные, т. к. эта форма улучшает подачу 9-мм патронов «парабеллум» с различной формой пули.

Пластиковые органы управления включают пистолетную рукоятку, выполненную заодно со спусковой скобой, и цевье. При пользовании оружием руки стрелка почти не соприкасаются с металлическими деталями, что делает оружие комфортнее.

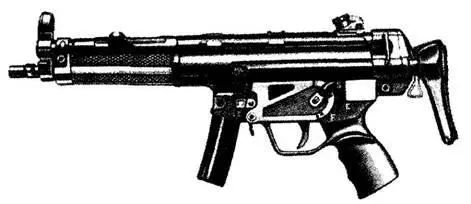

Пистолет-пулемет МР5ЛЗ «Хеклер унд Кох»

Для стрельбы более дешевыми 5,6-мм патронами .22 LR служит набор, включающий вкладной стволик, облегченную сборку затвора без роликов и магазин на 20 патронов. Стволик вставляется в ствол пистолета-пулемета и фиксируется на его дульной части диском.
