В оружии установлены два предохранителя. Автоматический рычажный предохранитель расположен на пистолетной рукоятке под спусковым крючком и блокирует затвор во взведенном или переднем положении. Есть также неавтоматический кнопочный предохранитель на верхней части пистолетной рукоятки, который блокирует рычажок автоматического. Переводчик-предохранитель выполнен в виде сквозного стержня. Пистолет-пулемет обычно оснащается складывающимся вдоль левой стороны ствольной коробки металлическим прикладом или быстросъемным деревянным прикладом.

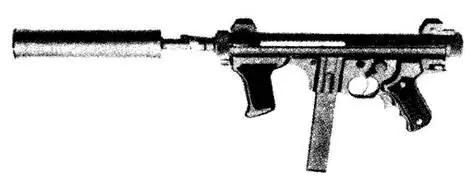

Пистолет-пулемет M12-S «Беретта» с глушителем

Появившаяся позднее модель 12S отличалась конструкцией предохранителя, флажковым переводчиком-предохраните- лем и модернизированными прицельными приспособлениями. Кроме того, была заменена защелка муфты задней крышки ствольной коробки, установлена новая накладка прицела. Покрытие корпуса выполнено в матовом черном цвете, устойчивом к коррозии.

Переводчик-предохранитель модели 12S выполнен как единое устройство, флажок которого можно переводить, не снимая руки с рукоятки. Имеются три положения (по часовой стрелке): «S» – предохранитель; «I» – полуавтоматический режим; «R›› – автоматический режим. В положении «S» запираются шептало ударно-спускового механизма и автоматический предохранитель на рукоятке. Мушка регулируется в двух плоскостях, основания целика и мушки усилены. Защелка задней крышки ствольной коробки перенесена на верхнюю часть затворной коробки для облегчения сборки и разборки, а также для визуального контроля за ее положением. Накладка металлического приклада и работа защелки приклада также были модифицированы.

«Беретта» моделей 12 и 12S кроме армии и сил безопасности Италии используются в Венесуэле, Саудовской Аравии, Тунисе, ряде стран Африки и Южной Америки. По лицензии выпускается бразильской фирмой «Таурус».

Патрон – 9x19 мм

Масса оружия – 3,2 кг (неснаряженный, с металлическим прикладом); 3,6 кг (с деревянным прикладом)

Длина оружия – 418 мм (со сложенным прикладом); 660 мм (с откинутым прикладом); 660 мм (деревянный приклад) Длина ствола – 200 мм

Нарезы – 6 нарезов (правосторонние); шаг 250 мм

Начальная скорость пули – 430 м/с

Темп стрельбы – 500-550 выстр./мин

Емкость магазина – 20, 32, 40 патронов

Хотя пистолет-пулемет «Спектре» так и не поступил на вооружение, он интересен как поисковая разработка 80-х гг. Впервые он был представлен на выставке в Вашингтоне в 1983 г., где некоторые конструкторские решения даже назвали революционными.

Пистолет-пулемет разработан Р. Теппа на итальянской фирме «SITES» для использования в армии и полиции. При разработке во главу угла ставились высокая боеготовность, «инстинктивность» прицеливания и возможность ведения плотного огня в ближнем бою без перезаряжания.

Внешне «Спектре» мало отличается от большинства пистолетов-пулеметов. Затворная коробка прямоугольного сечения и кожух ствола с отверстиями изготовлены штамповкой. На кожухе ствола крепится передняя рукоятка удержания. Пистолетная рукоятка и приемник магазина выполнены отдельно. Откидной металлический приклад складывается вверх и вперед и крепится на верхней части ствольной коробки.

Работа автоматики основана на отдаче свободного затвора, выстрел производится при запертом затворе, используются курковый ударный механизм и оригинальный по конструкции спусковой механизм двойного действия. Для производства выстрела нужно отвести рукоятку взведения и отпустить ее, в результате чего под действием возвратной пружины затвор закрывается, досылая патрон в патронник. Курок, отведенный вместе с затвором, остается на боевом взводе, но при нажатии на специальный рычаг (над пистолетной рукояткой справа) он плавно опускается, не доходя до затвора, что обеспечивает безопасность при переноске. Нажатие на спусковой крючок высвобождает курок, который под действием боевой пружины идет вперед и бьет по ударнику в затворе. При непрерывном огне выстрел происходит сразу после запирания затвора.

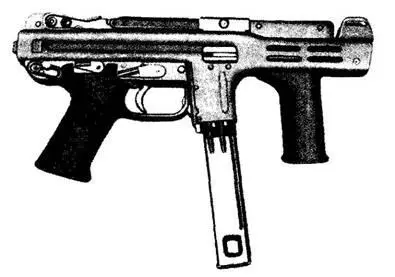

Пистолет-пулемет «Спектре»

Затвор при своих возвратно-поступательных перемещениях принудительно, подобно поршню, направляет поток воздуха через канал ствола и вдоль ствола, предотвращая таким образом перегрев ствола даже при интенсивной стрельбе. Благодаря этому вероятность самовоспламенения патрона в патроннике резко снижена. Нарезы в канале ствола – прогрессивные (т.е. крутизна нареза плавно возрастает от пульного входа к дульному срезу), «синусоидальной» формы, что не только снижает силу трения пули при том же стабилизирующем эффекте, но и не допускает излишнего подъема температуры ствола.

Внешнего неавтоматического предохранителя нет, но установлен предохранительный стопор, который блокирует курок от случайного выстрела, и выстрел производится только при нажатии на спусковой крючок.

Магазин выполнен четырехрядным – два нижних двухрядных отсека с шахматным расположением патронов подают патроны в верхнюю двухрядную часть. Такая схема (использованная много раньше на финском «Суоми») позволила довести емкость магазина до 50 патронов.

Сама фирма отнесла оружие к четвертому поколению пистолетов-пулеметов, подчеркивая следующие его особенности:

– простота конструкции при высокой кучности (при выстреле затвор заперт, движение и удар в передней точке производит курок сравительно небольшой массы, чем обеспечиваются минимальный увод дульной части ствола вверх и отсутствие дрожания);

– возможность отпирания курка специальным рычагом, исключающим необходимость в ручном предохранителе для обеспечения безопасности обращения при наличии патрона в патроннике;

– самовзводный ударно-спусковой механизм, обеспечивающий мгновенное открытие огня;

– компактный коробчатый магазин высокой емкости;

– специальная синусоидальная нарезка канала ствола и принудительное (сифонного типа) охлаждение ствола, исключающие его перегрев при интенсивном режиме стрельбы.

Управление оружием основано на т.н. инстинктивном использовании – стрельба открывается мгновенно, т. к. нет необходимости думать о положении предохранителя или производить какие-либо действия, помимо нажатия на спусковой крючок. Это наиболее важная особенность оружия.

На базе пистолета-пулемета «Спектре» созданы еще два образца. Карабин «Спектр-С» – самозарядная модификация с длиной ствола 420 мм. Пистолет «Спектр-Р» имеет все черты «Спектре», но может вести только одиночный огонь и лишен приклада и передней рукоятки. В обоих случаях используется штатный магазин.
