Семен Федосеев - Оружие современной пехоты. Часть 1

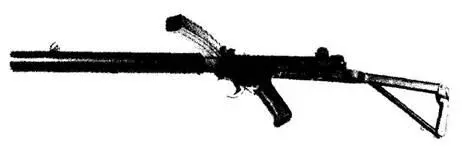

Бесшумный пистолет-пулемет L34A1 («Стерлинг-Пэтчет» Mk6)

Уменьшение рабочего давления пороховых газов заставило облегчить затвор с 481 до 420 г и поставить одинарную возвратно-боевую пружину для нормальной работы автоматики. Боек жестко закреплен на зеркале затвора.

Оба отверстия прицела рассчитаны до 100 м, одно из них служит для стрельбы в сумерки – отверстие имеет больший диаметр и окружено мелкими отверстиями для увеличения количества поступающего в глаз света.

Большая масса, смещенный вперед центр тяжести и удлинение прицельной линии несколько улучшили кучность стрельбы L34A1 по сравнению с L3A4. «Стерлинг» Мк5 поставлялся в британскую армию и во множество стран, среди которых Гана, Индия (производит по лицензии), Ливия, Малайзия, Нигерия, Тунис, страны Персидского залива и т.д. Но хотя в целом он показал неплохие результаты, британская SAS, например, предпочла германские MP5SD. Правда, в ходе боев на Фолклендских (Мальвинских) островах «Стерлинг» Мк5 использовался обеими сторонами.

Характеристики

Патрон – 9x19

Масса оружия – 3,54 кг (неснаряженный), 4,25 кг (со снаряженным магазином)

Длина оружия – 857 мм (с откинутым прикладом); 654 мм (со сложенным прикладом)

Длина ствола – 198 мм

Нарезы – 6 нарезов (правосторонние); шаг 250 мм

Прицельные приспособления – мушка и перекидной целик с отверстиями

Начальная скорость пули – 293-310 м/с

Темп стрельбы – 700 выстр./мин

Емкость магазина – 34 патрона

В 1949 г. лейтенант Армии обороны Израиля Узиель Гал начал разработку оружия для всех родов войск и служб вновь создаваемых вооруженных сил его страны. При этом стояла задача создать компактное и достаточно дешевое оружие, производство которого можно было бы наладить на несложном оборудовании, с высокими показателями надежности и эффективное в ближнем бою. Предварительно он изучил опыт полукустарного производства в Палестине британских пистолетов-пулеметов «СТЭН», а также довоенные чехословацкие образцы Холека, особенно модели 23 и 25 под патрон 9x19 и модели 24 и 26 под 7,62x25 ТТ. Именно эти образцы и послевоенный ZK 476 послужили прототипом для пистолета-пулемета, прозванною «Узи» и сохранившего множество черт своих предшественников. Еще одним уроком опыта Второй мировой было широкое применение в конструкции штампованных деталей и точечной сварки.

В «Узи» использован принцип автоматики на основе отдачи свободного затвора в сочетании с выстрелом с заднего шептала и ранним наколом капсюля («с выката»). Это позволило снизить массу затвора в два раза по сравнению с системами, в которых выстрел производится при закрытом затворе.

Для любого оружия минимальной общей длиной является сумма длин ствола, затвора вне патронника и возвратно-боевой пружины в сжатом состоянии. «Узи» умещается в 445 мм – от дульного среза ствола до затыльника затворной коробки, при этом важно, что длина ствола достигает 260 мм. Столь малые размеры достигнуты применением затвора, набегающего на ствол на длину 95 мм (по типу затвора-кожуха пистолетов). Другое преимущество этой системы состоит в том, что затвор при выстреле окружает казенную часть ствола со всех сторон (за исключением выреза справа для выброса стреляной гильзы), и при прещевременном или самопроизвольном выстреле или прорыве газов через гильзу стреляющий лучше защищен от поражения. Еще одно «пистолетное» решение – магазин вставляется в пистолетную рукоятку. По мнению ряда специалистов, это облегчает перезаряжание оружия в темноте («рука ищет руку»). Затворная коробка отштампована из тонкого листа и усилена ребрами жесткости.

Пистолет-пулемет «Узи›› с постоянным деревянным прикладом

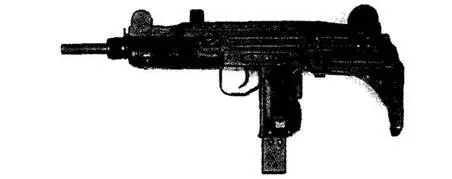

Пистолет-пулемет «Узи» со складным металлическим прикладом

Для ускорения перезаряжания используется скобка, соединяющая магазины под прямым углом.

При нажатии на спусковой крючок шептало отпускает затвор, и он под действием возвратно-боевой пружины идет вперед, извлекает верхний патрон из магазина и по патронной направляющей досылает его в патронник. Патрон находится в магазине под небольшим углом, несоосно с ударником, поэтому выстрел не произойдет до того, как патрон полностью войдет в патронник и капсюль не встанет на одну линию с бойком ударника.

Переводчик имеет три положения: «А» – непрерывный огонь; «R» – одиночный огонь; «S» – предохранитель. Кроме того, есть еще автоматический рычажный предохранитель на рукоятке, без полного нажатия на который невозможно произвести выстрел или взвести затвор. В дополнение к этим мерам безопасности на пистолете-пулемете установлен также предохранительный храповик на рукоятке взведения для предотвращения случайного выстрела, если рука соскользнет с рукоятки.

Когда рукоятка взведения отошла назад на 175 мм, она уже не может вернуться вперед, если ее не отвести назад до упора, т. е. еще на 80 мм. До тех пор пока проволочная скоба рукоятки взведения не окажется в крайнем переднем положении, ее стопор будет блокировать затвор.

Работа неавтоматического полозкового предохранителя очень проста. Запирающий выступ с правой стороны от спускового механизма, рядом с разобщителем, заходит под шептало и не допускает его движения вниз. При продвижении вперед рычажка предохранителя выступ движется вместе с ним и освобождает шептало, которое может повернуться вниз.

Прицельные приспособления включают мушку и перекидной целик с отверстиями на 100 и 200 м, укрытые боковыми «ушками». «Узи» выпускается в варианте с постоянным деревянным прикладом или складным металлическим (основной вариант), укладываемым под задней частью затворной коробки. Прицельная стрельба очередями дает результат только с использованием приклада.

«Узи» приобрел большую известность в мире благодаря простоте обращения и высокой надежности, используется в Израиле, Бельгии (где выпускается по лицензии), ФРГ, Иране, Ирландии, Нидерландах, Таиланде, Венесуэле – всего примерно в 90 странах. Хотя схема «Узи», как показала практика, вовсе не являет собой идеала, она оказала большое влияние на развитие пистолетов-пулеметов – черты «Узи» можно увидеть во многих используемых ныне образцах.

Характеристики

Патрон – 9x19

Масса оружия – 3,7 кг (с металлическим прикладом); 3,8 кг (с деревянным прикладом)
