Семен Федосеев - Оружие современной пехоты. Часть 1

Штатным оружием британской армии является 9-мм пистолет-пулемет L2A3 «Стерлинг». Его система была разработана Дж У. Пэтчетом еще в 1942 г., а к концу войны «Стерлинг Арма- мент Компани» в Дагенхэме подготовила его производство. Но тогда более дешевый «СТЭН» перекрывал дорогу другим образцам. Только в 1953 г. на вооружение был принят «Стерлинг» МкЗ под армейским обозначением L2A1. Модель L2A2 пришла на смену в 1955 г., а с 1956 г. выпускался L2A3 («Стерлинг» Мк4).

Схема в целом продолжала линию «СТЭН» (а по сути была развитием линии МР18 Шмайссера) – автоматика на основе отдачи свободного затвора, выстрел с заднего шептала, цилиндрическая затворная коробка, переходящая впереди в перфорированный кожух ствола, крепление магазина горизонтально с левой стороны коробки. На поверхности затвора выполнены спиральные канавки, играющие роль очистителя.

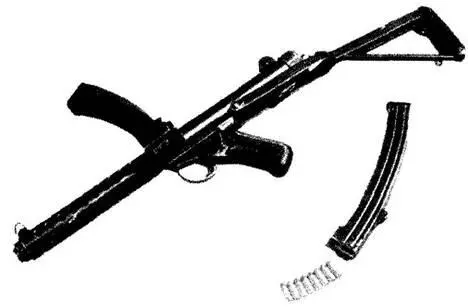

Пистолет-пулемет L2A3 «Стерлинг»

В сочетании с большими зазорами это повышает надежность работы системы в случае засорения.

Спусковой механизм собран в отдельном корпусе, при разборке отделяется целиком, его детали выполнялись из нержавеющей стали. Флажок переводчика-предохранителя расположен над спусковым крючком и управляется большим пальцем стреляющей руки. Он имеет три положения: «34» (непрерывный огонь), «1» (одиночный огонь) и «SAFE» (предохранитель). Имеются также образцы с для стрельбы только в режиме одиночного огня («Стерлинг Полис Карбайн» Мк4), а также с затвором, запертым на боевые упоры при выстреле и ударником плавающего типа («Стерлинг» CBS Мк8).

При нажатии на спусковой крючок шептало освобождает затвор, и он под действием возвратно-боевой пружины идет вперед, извлекает верхний патрон из магазина и досылает его в патронник. Так как магазин находится сбоку от ствольной коробки, то патрон поступает под углом и капсюль не совпадает с острием ударника на зеркале затвора. Когда патрон входит в патронник полностью, он выравнивается соосно с затвором, подпружиненный выбрасыватель захватывает проточку на донце гильзы. Ударник касается капсюля. Сила трения между стенками патронника и гильзой препятствует движению патрона, в результате чего выстрел происходит в то время, когда затвор еще продолжает движение вперед.

Отдача выстрела тормозит затвор и отбрасывает его назад. Кинетическая энергия затвора в момент инициирования капсюля еще весьма велика, что позволяет тормозить гильзу до вылета пули из канала ствола. Гильза удаляется за пределы оружия неподвижным отражателем через окно с правой стороны. Двойная возвратно-боевая пружина возвращает затвор вперед (в режиме непрерывного огня), и цикл повторяется до израсходования патронов, пока нажат спусковой крючок. В режиме одиночного огня затвор остается в заднем положении, удерживаемый выступом шептала.

Ударно-спусковой механизм работает следующим образом. Шептало плотно входит в подпружиненную рамку. Разобщитель Г-образной формы шарнирно закреплен на пересечении двух рычагов рамки шептала. Зуб разобщителя имеет пружину для упора в выступе на шептале, а нижний рычаг идет к оси переводчика-предохранителя. На оси установлен стопор для ограничения движения нижнего рычага разобщителя. Спусковой крючок закреплен шарнирно в верхней части и своим выступом поднимает переднюю часть рамки при нажатии на него.

В положении «34» ось переводчика проворачивается таким образом, что внутренний рычаг не входит в зацепление с нижней частью разобщителя. При нажатии на спусковой крючок передняя часть рамки шептала поворачивается вверх, и зуб шептала выходит из паза в затворе, который освобождается и идет вперед.

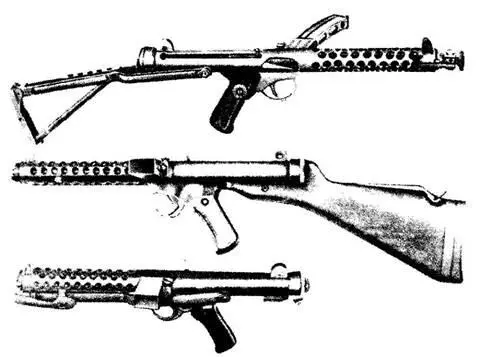

Пистолеты-пулеметы ‹‹Стерлинг»со складным и с постоянным прикладом

В положении «1» внутренний рычаг поворачивается вперед к нижней части разобщителя. При нажатии на спусковой крючок шептало поворачивается и освобождает затвор. Нижний рычаг Г-образного разобщителя ударяет по внутреннему рычагу переводчика и поворачивается по часовой стрелке. Зуб выходит из зацепления с подпружиненным шепталом, которое проворачивается вверх и блокирует затвор. Когда спусковой крючок возвращается в переднее положение, рамка шептала поднимается и верхний рычаг разобщителя выходит, под действием пружины, из паза шептала.

В положении «SAFE» (предохранитель) внутренний рычаг переводчика идет назад, под нижний рычаг разобщителя. Разобщитель стопорится, т. к. он шарнирно закреплен на рамке шептала, которая также фиксируется. Поэтому выступ шептала блокирует затвор в заднем или переднем положении.

Питание – от коробчатых магазинов емкостью 10,15 (для укороченной модели), 34 патрона либо от сдвоенных на 10x2, 15x2 и 34x2 патронов. Магазины – двухрядные с шахматным расположением патронов и роликовым подавателем.

Прицел – перекидной диоптрический с двумя отверстиями на 100 и на 200 м. Пистолетная рукоятка удачно наклонена к оси канала ствола. Приклад – откидной. Сочетание регулируемого по длине приклада и его формы повышает эффективность оружия. По эргономике и баллистике «Стерлинг» заметно превзошел «СТЭН», прозванный в свое время «дыроколом». В 1981 г. выпущены комплекты постоянных прикладов для установки на последние модификации.

Кроме Великобритании «Стерлинг» состоит на вооружении в Канаде (под маркой С1), Австралии (F1), где выпускается по лицензии. Магазины от F1 и С1 подходят к британским образцам.

В середине 1980-х гг. была выпущена укороченная модификация «Стерлинг» Мк7 с передней рукояткой удержания или ременной петлей.

Характеристики

Патрон – 9x19 «парабеллум»

Масса оружия – 2,72 кг (неснаряженный)

Длина оружия – 483 мм (без приклада)

Длина ствола – 198 мм

Нарезы – 6 нарезов (правосторонние), шаг 250 мм.

Начальная скорость пули – 390 м/с

Темп стрельбы – 550 выстр./мин

Емкость магазина – 10,15, 34 патрона

В начале 1960-х гг. специалисты Генерального штаба сформулировали требование на компактное бесшумное оружие под стандартный патрон 9x19 типа Mk2 Z с основным режимом одиночной стрельбы и стрельбой очередями при необходимости. В соответствии с этим Пэтчет разработал вариант «Стерлинг» Мк5 с интегрированным глушителем, принятый на вооружение под обозначением L34A1 (в коммерческом варианте – «Пэтчет/Стерлинг» Мк5). Выпускался также в варианте с только одиночным огнем («Стерлинг Полис Карбайн» Мк5).

Интегрированный глушитель выполнен по типу карабина «Де Лизл Коммандо», который «Стерлинг» выпускала в годы войны, и состоит из двух камер. Первая камера окружает ствол. Через отверстия, выполненные в несколько рядов по дну нарезов ствола, в нее сбрасывается часть пороховых газов, что уменьшает начальную скорость пули до 300 м/с (т.е. ниже скорости звука). Отведенные газы охлаждаются свернутой в рулон проволочной сеткой, попадают в диффузорную трубку, далее – в расширитель, оттуда – в кожух ствола и медленно просачиваются наружу. Впереди дульного среза ствола корпус глушителя образует диффузорную камеру, в которой установлен спиральный диффузор. Пороховые газы закручиваются, отражаются от дна диффузора и смешиваются с газами, уже прошедшими через отверстия в стволе. В результате их давление снижается. Во время испытаний из опытного образца было произведено 60 тыс. выстрелов, после чего износ внутренней поверхности ствола был признан удовлетворительным. Глушитель показал неплохую живучесть, хотя довольно сложен в уходе. На его корпусе крепятся мушка и цевье.
