Семен Федосеев - Оружие современной пехоты. Часть 1

Прицельные приспособления – мушка закрытою типа и перекидной целик, рассчитанный на дальности 50 и 100 м.

Характеристики

Патрон – 9x19 мм

Масса оружия – 3,76 кг (неснаряженный)

Длина оружия – 690 мм с выдвинутым прикладом, 520 мм с убранным

Длина ствола – 290 мм

Нарезы – 6 нарезов (правосторонние), шаг 250 мм

Емкость магазина – 40 патронов

Начальная скорость пули – 400 м/с

Темп стрельбы – 600 выстр./мин

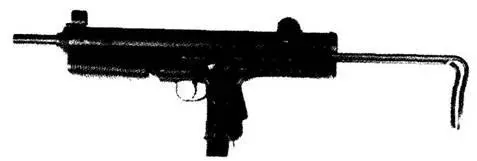

Пистолет-пулемет FMK-3

В конце 80-х гг. «Фабрик Насьональ» представила свою инициативную разработку – компактное оружие для экипажей боевых машин и военнослужащих, не решающих боевые задачи на поле боя (связисты, водители, номера артиллерийских расчетов, операторы РЛС и т.п.). С учетом условий применения ими оружия и уровня их огневой подготовки необходимо было автоматическое оружие с небольшой отдачей, простое в обращении и постоянно готовое к открытию огня, способное заменить пистолеты-пулеметы и карабины, пригодилось бы и для войск специального назначения, ведущих в основном ближний бой. Для выполнения указанных требований сначала был разработан принципиально новый патрон, который сохранял достоинства промежуточного при весе и давлении в канале ствола, сравнимых с мощным пистолетным. Таковым стал патрон SS190 (5,7x28), под который и был рассчитан автомат Р-90 («Проект- 90»), отнесенный к разряду «пистолетов-пулеметов».

Р-90 построен по схеме «буллпап» с расположением магазина над стволом. Все механизмы собраны внутри пластиковой ложи (корпуса) обтекаемой формы. Выемки ложи образуют наклонные пистолетную рукоятку и переднюю рукоятку удержания. Нижний прилив впереди ложи защищает левую руку стрелка от дульного пламени. Ствол имеет полигональную нарезку. На выступающей из корпуса дульной части ствола укреплен пламегаситель, служащий также компенсатором активно-реактивного действия.

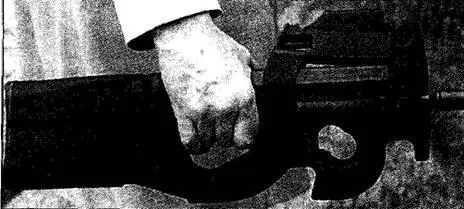

Пистолет-пулемет Р-90

Автоматика Р-90 действует за счет отдачи свободного затвора. Рукоятки взведения расположены с обеих сторон оружия. Выброс стреляной гильзы производится вниз-вперед через трубку позади пистолетной рукоятки. Таким образом из оружия можно стрелять с правого или с левого плеча. Для снижения влияния выброса гильзы на стабильность положения оружия гильза, проходя по трубке, тормозится. Спусковой механизм допускает стрельбу в одиночном режиме и очередями по три выстрела. Переводчик режимов огня в виде поворотного диска расположен под спусковым крючком и управляется пальцем стреляющей руки.

Наиболее оригинально разработана система питания. Патроны уложены в магазине в два ряда горизонтально, перпендикулярно оси канала ствола. Под действием пружины подавателя патрон продвигается к окну магазина, где подается на наклонную рампу, разворачивающую его вдоль оси канала ствола и опускающую на линию досылания. Это позволило обеспечить емкость магазина 50 патронов без увеличения размеров оружия. Магазин выполнен из полупрозрачного пластика. Большая емкость магазина соответствует стремлению сделать оружие, максимально применимое на «дальности последнего броска».

Над магазином находится мостик с постоянным механическим прицелом. На мостике крепится съемный основной колиматорный прицел с прицельной маркой в виде кольца и точки. Позади мостика может крепиться дополнительный кронштейн для ночного прицела.

Несильная отдача, схема «буллпап», компенсатор, оптический прицел, «прикладистость», режим стрельбы фиксированными очередями в сочетании с высоким темпом стрельбы обеспечивают высокую точность стрельбы. Вся конструкция рассчитана на быстрое открытие огня и ведение его в ближнем бою с прикладкой (с правого или левого плеча) или с рук без отрыва руки для смены режима. Высокая емкость магазина позволяет дольше не сменять его.

Чистка и смазка оружия производятся без его разборки: для этого необходимо сдвинуть крышку приклада вниз и достать принадлежность из пенала приклада, а затем поднять крышку вверх, что открывает доступ к механизмам.

Р-90 предлагался армии Бельгии и других стран НАТО. Несмотря на вызванный им широкий интерес, автомат пока не принят на вооружение в этих странах. Р-90 закупила только Саудовская Аравия. Поэтому с середины 90-х гг. FN предлагает Р-90 прежде всего как оружие для специальных операций. В этом варианте вместо пламегасителя крепится глушитель, а на переднем приливе ложи выполнено посадочное место для миниатюрного лазерного целеуказателя.

Характеристики

Патрон – 5,7x28 мм (SS190)

Масса – 2,8 кг (неснаряженный); – 3,7 кг (снаряженный)

Длина оружия – 490 мм

Длина ствола – 230 мм

Нарезы – 4

Начальная скорость пули – 850 м/с

Прицельная дальность – 150 м

Темп стрельбы – 900 выстр./мин

Емкость магазина – 50 патронов

Этот пистолет-пулемет фактически является модифицированной копией шведской модели «Бергом» BSM9. Лицензия на его производство в 1982 г. была закуплена фирмой «Компания де Эксплозивос Вальпарамбо».

По дизайну и конструкции Mtr M9M1-CEV – вполне обычная модель со свободным затвором. Затворная коробка имеет цилиндрическую форму и переходит в кожух ствола с перфорацией для охлаждения. В передней части имеется пластиковое цевье.

Мушка закрыта предохранителем, прицел выполнен в виде рамки с установкой на 100 м. Рукоятка взведения, неподвижная при стрельбе, расположена в передней части ствольной коробки и развернута в поперечной плоскости под углом примерно 45 градусов.

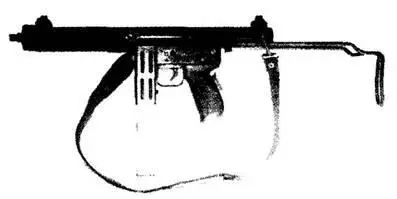

Пистолет-пулемет М9М1

Корпус спускового механизма штампованный, объединен в одну сборку с пистолетной рукояткой. Переводчик режимов огня установлен с левой стороны и имеет три положения: «S» (предохранитель) – вперед; «30» (непрерывный огонь) – посередине; «1» (огонь одиночными) – назад. На оружии устанавливается телескопический плечевой упор из толстой стальной проволоки с защелкой под ствольной коробкой.

Mtr M9M1-CEV используется в военизированных формированиях (таможня, пограничная охрана и пр.) Бразилии и других стран Латинской Америки.

Характеристики

Патрон – 9x19 «парабеллум»

Масса оружия – 3 кг (неснаряженный); 3,7 кг (снаряженный)

Длина ствола – 228 мм

Начальная скорость пули – 400 м/с

Темп стрельбы – 600 выстр./мин

Емкость магазина – 30 патронов
