Автоматика и схема запирания пистолета основаны на схеме «Браунинг Хай Пауэр», для сцепления со стволом используется паз окна затвора-кожуха, а сам затвор-кожух двигается по внутренним направляющим рамки, усиленным сталью. Жесткий направляющий стержень возвратной пружины служит направляющей и для движения затвора-кожуха. Насечка под пальцы нанесена на задней и передней частях затвора-кожуха – для удобства осмотра патронника.

Ударно-спусковой механизм – с полускрытым курком, режимом самовзвода, автоматическим предохранителем ударника. На затворе-кожухе смонтирован рычаг (клавиша) предохранителя – безопасною спуска. Усилие спуска самовзводом – 3,6-4,1 кг, с предварительным взведением – 2,0 кг, причем ход спускового крючка в последнем случае составляет всего около 2 мм. Сменные прицел и мушка снабжены белыми вставками для стрельбы в сумерки.

Рамка собирается из двух симметричных половин. Ее дизайн разработан В. Андерлехом и напоминает CZ-100 и американский «Сигма». В духе времени пистолет выполнен с минимумом выступающих деталей, органами управления заподлицо, увеличенной спусковой скобой, рассчитанной на стрельбу в плотных перчатках и с двух рук. На пазы рамки могут крепиться лазерные целеуказатели, фонарь-осветитель.

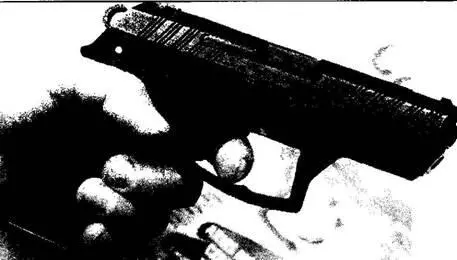

Пистолет CZ-G2000

Кнопочная защелка магазина расположена позади спусковой скобы.

Характеристики

Патрон – 9x19 «парабеллум»/.40 «смит энд вессон»

Масса – неснаряженный 0,78 кг

Длина – 185 мм

Длина ствола – 102 мм

Прицельная дальность – 50 м

Емкость магазина – 15 или 19/12 патронов

MPi-81 (Maschinenpistole Ausfurung 81 «пистолет-пулемет образца 1981 г.») представляет собой достаточно простое и мощное оружие ближнею боя. Конструктивно он представляет собой развитие известного образца Mpi-69. Главным отличием стал перенос рукоятки взведения, поскольку при стрельбе из MPi-69 с использованием ремня рукоятка часто цепляла ремень.

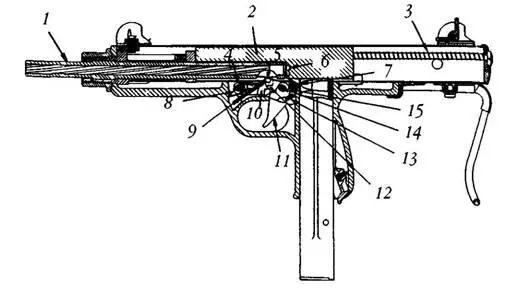

Разрез пистолета-пулемета MPi-69 «Штейр»: 1 – ствол, 2 – затвор, 3 – возвратно-боевая пружина, 4 – ось шептала, 5 – разобщитель, 6 – фиксированный боек, 7 – выступ подавателя, 8 – пружина шептала, 9 – пружина спуска, 10 – шептало, 11 – спусковой крючок, 12 – разобщающий выступ шептала, 13 – переводчик, 14 – ось спуска, 15 -упор

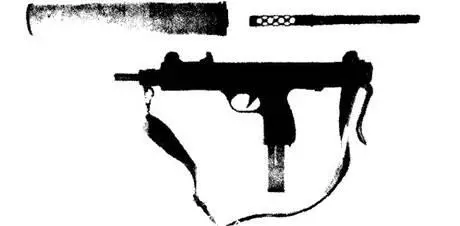

Пистолет-пулемет MPi-81 «Штейр»

Ствол длиной 250 мм изготовлен способом холодной ротационной ковки на оправке-калибре, в затворной коробке крепится с помощью сухаря и фиксатора стопорной гайки. Затворная коробка сварная, изготовлена из стали. С правой стороны в ней имеются окно выброса стреляных гильз и отверстие для защелки фиксатора ствола и стопорной гайки. Отражателем гильзы служит стальная пластина, закрепленная на основании коробки. Снизу коробки точечной сваркой укреплена направляющая скоба пружины выдвижного приклада и подпружиненных запирающих рычагов. На затворную коробку, пистолетную рукоятку и гнездо для магазина нанесено нейлоновое покрытие.

Автоматика работает за счет отдачи свободного затвора. Затвор – набегающего на ствол типа, за счет чего ему придана масса, необходимая для нормальной работы, без увеличения общих габаритов оружия. Кроме того, удалось увеличить длину ствола, что повысило точность стрельбы. Однако в длинном стволе дольше сохраняется давление после выстрела. Поэтому затвор утяжелен по сравнению с пистолетами-пулеметами со стволом стандартной (200 мм) длины. На зеркале затвора находится неподвижный ударник, с правой стороны – вырез для выбрасывания гильзы, в нижней части – паз для прохода отражателя.

Огонь можно вести в одиночном или непрерывном режиме. Выбор режима регулируется степенью нажатия на спусковой крючок. Неавтоматический переводчик-предохранитель представляет собой сквозной стержень в ствольной коробке. На одной стороне нанесена буква «S» (Safe – предохранитель), на другой – буква «F» (Fire – огонь). В среднем положении, когда стержень

повернут наполовину, из пистолета-пулемета можно вести огонь только одиночными выстрелами. Дпя предотвращения случайных выстрелов на затворе имеются три выступа: первый, в передней части затвора, входит в зацепление с шепталом еще до того, как происходит захват гильзы патрона в магазине. Примерно через 100 мм по ходу затвора находится второй выступ, предотвращающий самопроизвольный выстрел при использовании 9-мм патронов с уменьшенным зарядом. Третий выступ – боевой взвод. Самопроизвольное разобщение шептала невозможно ни с одним из этих трех выступов.

Спусковой механизм собран в нижней части затворной коробки и защищен от загрязнения нейлоновым кожухом. Взведение и перезаряжание оружия производятся обычной рукояткой. Пистолет-пулемет отличается повышенным, до 700 выстр./мин, темпом стрельбы. Питание – от коробчатых магазинов, вставляемых в пистолетную рукоятку. Прицельные приспособления – мушка и перекидной целик на 100 и 200 м.

Mpi-81 состоит на вооружении в армии Австрии, а также армии и полиции ряда других стран.

Специально разработана модификация для ведения огня из бойниц боевых машин. Сверху затворной коробки устанавливается оптический прицел винтовки AUG, ствол заменяется на более длинный и используется с хомутом крепления в бойнице. При необходимости оптический прицел может дополняться ночным прибором наблюдения.

Характеристики

Патрон ~9х19 «парабеллум»

Масса (неснаряженный) – 3,13 кг

Длина оружия – 465 мм; с выдвинутым плечевым упором – 670 мм

Длина ствола – 260 мм

Нарезы – 6 нарезов (правосторонние), шаг 254 мм

Начальная скорость пули – 381 м/с

Темп стрельбы – 700 выстр./мин

Емкость магазина – 25 или 32 патрона

Пистолет-пулемет выпускается государственным предприятием «Фабрика Милитар де Армас Партатилес Доминго Матеу» в двух модификациях – с постоянным пластмассовым и с выдвижным металлическим прикладом по типу американского пистолета-пулемета М3.

Работа автоматики основана на принципе отдачи свободного затвора. На FMK-3 применен затвор, набегающий на ствол на глубину 180 мм со стороны казенной части ствола, т.е. почти на две трети его общей длины. Как показывает практика, такое решение повышает надежность оружия и одновременно уменьшает его габариты.

Затворная коробка выполнена из стали методом штамповки. В ее передней части имеется резьбовая втулка для крепления ствола. Под затворной коробкой находится пластмассовая передняя рукоятка (цевье). Магазин емкостью 40 патронов вставляется в пистолетную рукоятку. Переводчик-предохрани- тель обеспечивает установку для непрерывной или одиночной стрельбы либо положение «предохранитель». Рукоятка затвора расположена впереди с левой стороны затворной коробки, прорезь под рукоятку закрыта подвижной планкой для предотвращения попадания грязи внутрь.
