«Кедр-Б» имеет интегрированный глушитель (ПБС) вполне стандартной для российского бесшумного оружия схемы с отводом части газов в окружающую ствол камеру, где они охлаждаются свернутой в рулон проволочной сеткой, перед дульным срезом ствола помещен сепаратор, где происходит торможение и расширение следующих за пулей газов.

Характеристики «Клин» «Кедр»

Патрон 9x18 ПМ, 9x18 ПМ-М 9x18 ПМ -

Масса оружия без магазина, кг 1,41 1,4

Масса оружия с магазином, кг 1,58-1,83 1,57-1,82

Длина оружия со сложенным прикладом, мм 305 303

Длина оружия с откинутым прикладом, мм 539 539

Длина ствола, мм 120 120

Начальная скорость пули, м/с 310-430 310

Дульная энергия пули, Дж 286-512 286

Темп стрельбы, выстр./мин 850-975/1060-1200 800-850

Прицельная дальность, м 50-150 50

Емкость магазина, патронов 10,20,30 10,20,30

ОЦ-2 «Кипарис» (имеет также индекс ТКБ-0217) был разработан Н.М. Афанасьевым при участии В.К. Панфилова и Д.М. Плешкова. За основу при этом взяли принципиальную схему чешского весьма удачного Vz.6l «Скорпион», нашедшего ограниченное применение и в нашей стране. Схема, однако, была существенно переработана. Конструкция «Кипариса» в целом мало отличается от представленной в начале 70-х, при доработке по заказу МВД изменениям в основном подверглись органы управления – форма рукоятки, длина приклада.

«Кипарис» создан под штатный пистолетный патрон 9x18 ПМ, но может быть доработан под 9x18 ПМ-М, построен по «классической» схеме со свободным затвором. Компоновка обеспечивает положение центра тяжести оружия несколько впереди спусковой скобы, а переменной массы – вблизи центра тяжести, что повышает устойчивость при стрельбе.

Конструкция «Кипариса» состоит из нескольких крупных сборок: ствола с затворной коробкой, цевьем и прицельными приспособлениями; корпуса ударно-спускового механизма с пистолетной рукояткой и горловиной для магазина; затвора с возвратной пружиной; складного приклада.

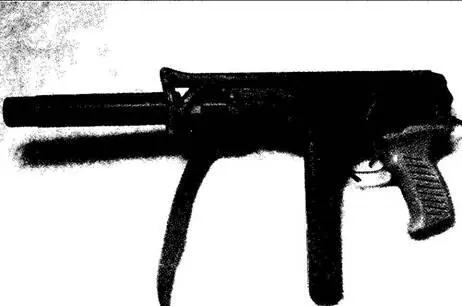

Малый пистолет-пулемет «Кипарис» с прибором беззвучной и беспламенной стрельбы

Ствол с затворной коробкой шарнирно соединен с корпусом ударно-спускового механизма. Замыкатель ствола расположен слева впереди гнезда магазина и управляется особым флажком. При разборке оружие складывается (переламывается), затвор с возвратной пружиной извлекается из затворной коробки назад. Затвор выполнен в виде бруска сложного сечения с каналом для ударника в центральной части. Рукоятка затвора расположена справа.

Ударно-спусковой механизм при разборке снимается целиком. Ударный механизм – курковый, выстрел производится с закрытого затвора. При взведенном курке разборка оружия невозможна. Расположенный слева над пистолетной рукояткой флажковый переводчик-предохранитель имеет три положения: «ПР» (предохранитель), «ОД» (одиночный огонь) и «АВ» (непрерывный огонь). Расположение флажка говорит о стремлении максимально обеспечить управление одной рукой.

Пистолетная рукоятка и цевье – пластиковые. Пистолетная рукоятка выполнена под наклоном к оси канала ствола, допускающим стрельбу с одной руки. Впереди цевья находится короткий металлический кожух.

В тыльной части оружия смонтирован замедлитель темпа стрельбы. В отличие от «Скорпиона», в «Кипарисе» он выполнен поворотным. При движении назад затвор толкает поворотную подпружиненную деталь, при этом опускается зацеп, удерживающий затвор. Замедлитель описывает дугу, затем возвращается в исходное положение и поднимает зацеп, освобождая затвор. Снижение темпа стрельбы ради повышения точности и уменьшения рассеивания характерно для ряда пистолетов-пулеметов 80-90-х гг.

Сзади на затворной коробке смонтирован секторный прицел с барабанчиком (кулачком) в качестве регулятора – по типу АПС. Мушка регулируется при пристрелке. Ограждение мушки используется для фиксации приклада в сложенном положении. Легкий «скелетообразный» металлический приклад складывается вверх-вперед, не перекрывая линию прицеливания.

Питание – от прямого коробчатого металлического магазина емкостью 10,20 или 30 патронов с шахматным их расположением. Магазин на 10 патронов был разработан по требованию МВД. По израсходовании патронов выступ подавателя включает затворную задержку.

Оружие достаточно легко для стрельбы с рук и достаточно массивно для компенсации увода под действием отдачи. Сравнительно длинный для данного типа оружия ствол и ряд мер, повышающих устойчивость при стрельбе позволили достичь неплохих показателей кучности: при стрельбе с упора без приклада на дальности 25 м пули одной очереди укладываются в круг радиусом 67 мм, а лучшая половина – 28 мм. С прикладом соответственно – 64 и 22 мм. То есть на этой типичной для ближнего боя дальности «Кипарис» «укладывает» очередь в силуэт человека.

Имеется вариант ПП с креплением для глушителя (ИБС). ПБС разработан специально для «Кипариса», работает на принципе расширения и охлаждения газов, быстро устанавливается и снимается с оружия.

Предусмотрено крепление лазерного целеуказателя ЛЦУ-ОЦ под цевьем в двух точках с возможностью регулировки угла наклона оси лазерного луча к оси канала ствола. Выключатель размещается слева, возле приемника магазина так, чтобы стрелок мог оперировать им пальцами левой руки.

«Кипарис» попал на опытную эксплуатацию в систему МВД среди первых. По-видимому, одной из причин того, что при принятии на вооружение отдали предпочтение «Клину», является себестоимость: «Кипарис» имеет много фрезерованных деталей, и производство его обходится дороже, чем «штампованного» «Клина». Тем не менее «Кипарис» продолжает службу.

Характеристики

Патрон – 9x18 ПМ

Масса оружия без магазина – 1,46 кг

Масса оружия с магазином – 1,63-1,88 кг

Длина оружия со сложенным прикладом – 316 мм

Длина оружия с откинутым прикладом – 590 мм

Длина ствола – 156 мм

Начальная скорость пули – 340 м/с

Дульная энергия пули – 352 Дж

Темп стрельбы – 600-800 выстр./мин

Прицельная дальность – до 100 м

Емкость магазина – 10, 20 или 30 патронов

Фирмой «Кольт» создана целая серия пистолетов-пулеметов на основе конструкции винтовки M16, внешне сильно напоминающих прототип.

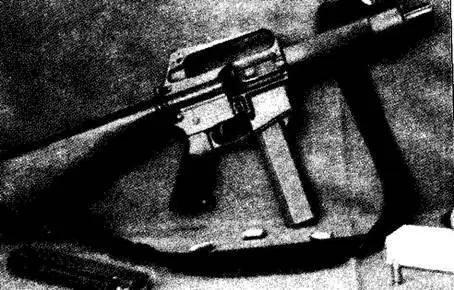

Пистолет-пулемет «Кольт», выполненный под патрон .45 АСР на основе карабина М4

Собственно первым выпускать пистолеты-пулеметы на основе М16А1 пытался еще М. Атчиссон в 70-е гг. «Кольт» выпустила свои варианты на рынок практически одновременно с появлением винтовки М16А2.
