Джон Ловин - Создаем робота-андроида своими руками

При выставлении порогового значения уровня освещенности используйте достаточно низкие уровни. В противном случае, во время движения робота по полу, он будет каждый раз останавливаться, попадая в тень, если пороговое значение уровня освещенности слишком высоко.

После подстройки порогового значения уровня освещенности вы можете приступить к окончательной сборке. Приклейте батарейный отсек для элементов АА к корпусу редуктора, тщательно следя за тем, чтобы клей не попал на шестерни редуктора. Затем приклейте плату со схемой, также убедившись, что капли клея не попали в шестеренчатый механизм. Присоедините источник питания. В этот момент редуктор, возможно, начнет вращаться. Чтобы правильно выполнить сборку, перенесите механизм в более темное помещение, чтобы выключить схему. Поместите конструкцию внутрь сферы.

Теперь вынесите робота на свет. Редуктор должен включиться. Поставьте робота на поверхность пола. Робот должен перемещаться вперед или в направлении источника света. Если робот перемещается в обратном направлении, остановите его, выньте редуктор и плату электроники и поменяйте местами провода, идущие к двигателю.

Когда я начал наблюдать за «поведением» робота, то был крайне удивлен. Первоначально я думал, что робот будет легко попадать в «ловушки». Оказалось, что это не так. Когда робот доезжает до угла и там останавливается, то вращение редуктора внутри начинает его раскачивать вверх и в сторону, перемещая его вес к «верхней» мертвой точке и таким образом выталкивая робота из угла.

В первоначальном варианте я планировал применить рулевой механизм для того, чтобы робот следовал за источником света. Однако выяснилось, что небольшой рулевой механизм не имеет достаточного веса для быстрого поворота робота в каком-то направлении. В процессе длительного перемещения на направление движения оказывают сильное влияние другие факторы (рельеф, наличие препятствий и т. д.). По этой причине я отказался от рулевого механизма. Тем не менее усовершенствование конструкции может осуществляться именно в этом направлении.

Робот первоначально находится в покое, но при определенном уровне освещенности он переходит в «активную» фазу. Мы можем ввести еще один поведенческий уровень (питание) при добавлении некоторых компонентов (две солнечные батареи и два управляющих диода) и дополнительной схемы компаратора. Второй компаратор будет отключать двигатель при достаточно высоком уровне внешней освещенности, включая режим зарядки элементов АА от солнечной батареи. В этом случае в качестве элементов АА должны быть использованы NiCd аккумуляторы.

На рис. 12.9 показана схема поведения робота. Когда уровень освещенности низок, то робот выключен, или мы можем сказать, что он находится в состоянии «отдыха». По мере нарастания уровня освещенности, она достигает точки, когда двигатель включается, и робот переходит в режим «поиск». При дальнейшем значительном возрастании уровня освещенности, при каком-то значении второй компаратор выключит двигатель, и NiCd аккумуляторы будут заряжаться от солнечной батареи, обеспечивая режим «питания».

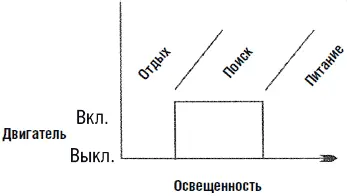

Рис. 12.9. Организация поведения по «уровням»

Если вы решите построить такую систему «питания», то необходимо проследить, чтобы ток, потребляемый схемой компараторов, не превышал ток, вырабатываемый солнечной батареей. В противном случае зарядка NiCd аккумуляторов окажется невозможной.

• (1) Прозрачная пластиковая сфера 140 мм (см. выше текст настоящей главы).

• (1) Редуктор (см. выше текст настоящей главы)

• (1) Стержень из твердого пластика длиной 150 мм диаметром 12 мм

• (1) Пластиковая трубка длиной 75 мм, внутренний диаметр 12 мм, внешний – 15 мм

• (1) ОУ КМОП-структуры на 5 В ALD 1702 или аналогичный

• (1) Резистор 33 кОм, 0,25 Вт

• (1) Фоторезистор CdS

• (1) Подстроечный резистор 4,7 кОм

• (2) Резистор 15 кОм

• (1) Конденсатор 0,0047 мкФ

• (1) Транзистор TiP 120 NPN Darlington

• (1) Макетная плата

Детали можно заказать в:

Images SI,Inc.

39 Seneca Loop

Staten Island, NY 10314

(718) 698-8305

Робототехника подводных устройств развивается по многим направлениям. Большинство подводных роботов создаются для проведения спасательных операций и исследований. В будущем подводные роботы будут помогать осваивать океан для организации рыбной ловли, в фармацевтике, поиске полезных ископаемых и источников энергии.

Подводные роботы могут использоваться также в качестве моделей тестирования роботов, предназначенных для космических исследований. Роботы с нулевой плавучестью являются в определенном смысле невесомыми. В подобных роботах ракетные двигатели моделируются двигателями с гребными винтами. Подводные испытания позволяют имитировать отсутствие трения, наблюдаемое в космическом пространстве. Если вы хотите создать робота, работающего в условиях космоса, то хорошие предварительные результаты можно получить с помощью модели подводного робота. Организация НАСА начала развитие технологий дистанционно управляемых устройств с использованием систем телеслежения (TROV) (см. рис. 13.1) и автономных подводных устройств (AUV). В устройствах TROV в качестве систем дистанционного управления используются системы виртуальной реальности. Технологии телеслежения играют еще более важную роль в исследованиях окружающего пространства и вредном для человека окружении. В будущем технологии телеслежения будут развиваться как в этих направлениях, так и осваивать новые, например индустрию развлечений.

Рис. 13.1 Аппарат TROV NASA. Фотография НАСА.

Были предприняты интересные исследования принципов плавания и плавательных движений рыб. Общеизвестно, что подводные обитатели могут передвигаться и плыть более эффективно и экономично, чем гребной винт может двигать судно. Хотите легко доказать это самим себе? Вы когда-нибудь постукивали по стеклу аквариума, в котором плавают рыбы? Внезапный шум заставляет рыб метаться по аквариуму настолько быстро, что ваши глаза не способны уследить за их перемещениями. Представьте, что вы можете создать корабль, способный перемещаться с подобной быстротой и внезапностью. Поэтому неудивительно, что правительство США финансирует некоторые из этих исследований.
