концевых 500 кг) могут быть подвешены бомбы, контейнеры НУРС SNEB или управляемые ракеты класса воздух-воздух «Мажик» фирмы «Матра». Подфюзеляжный замок (1000 кг) приспособлен для подвески бомб и управляемых ракет класса воздух-земля (тактического ядерного оружия AN-52 в модификации А).

Размах крыла, м 8,69

Длина модификаций А и S (В и Е), м 15,52(16,42) 1)

Высота, м 4,92

Площадь несущей поверхности, м 2 24,00

Масса пустого самолета, кг 7000

Взлетная масса (ном./макс.), кг 11000/15 500

Максимальная масса при посадке, кг 8450

Грузоподъемность узлов внешних подвесок, кг 4500

Емкость топливных баков (внутр./внешн.), кг 4500/3600

Удельная нагрузка на крыло (ном./макс.), кг/м 2 455/641

Максимальная удельная нагрузка на крыло при посадке, кг/м 2 349

Отношение массы самолета (ном./макс.) к тяге при форсировании, кг/даН 1,69/2,39

Максимальное число Маха 1,5

Максимальная скорость на высоте 11 000 м, км/ч 1800

Максимальная скорость у земли, км/ч 1300

Посадочная скорость, км/ч 213

Максимальная дальность (перегоночная), км 4210

Практический потолок, м 14 300

Радиус действия, км 575-1315

Продолжительность полета, ч 3

Длина разбега, м 580

Взлетная дистанция, м 940

Длина пробега, м 470

Посадочная дистанция, м 860

1) С ПВД 16,83 (17,53) м.

Рис. 2.154. Предсерийный самолет Ту-144.

История создания. Разработка самолета началась в 1964 г., модель была показана на Парижском Авиационном салоне в 1965 г., а облет совершен 31 декабря 1968 г. В испытательном полете 5 июня 1969 г. на высоте 11000 м была достигнута скорость, соответствующая M = 1,0, а 26 мая 1970 г. на высоте 16 300 м- M = 2,0. До осени 1970 г. опытный образец налетал 100 ч, достигнув максимальной скорости 2430 км/ч и высоты 16900 м. Впервые самолет был показан публично 21 мая 1970 г. в аэропорту «Шереметьево», а затем в 1971 г.-в Париже. В 1971 г. началась подготовка к строительству предсерийных самолетов. Серийные самолеты в отличие от опытных имеют другую форму поперечного сечения крыла, увеличенные размах и длину, убираемое переднее крыло, 8-колесные тележки главных стоек шасси (вместо 12-ко- лесных) и т.д. В 1973 г. эта модификация была показана в Париже. 25.10.1975 г. самолет начал эксплуатироваться на линии Москва-Алма-Ата (грузовые рейсы, с 1.11.1977 г.-пассажирские). Были также совершены пробные рейсы по маршруту Москва-Хабаровск.

Созданию самолета предшествовали обширные теоретические и экспериментальные работы, включавшие многочисленные испытания в аэродинамических трубах и натурных условиях при полетах самолета-аналога.

Описание самолета. Ту-144 представляет собой выполненный по схеме «бесхвостка» низкоплан. Оживальное крыло с отклоненным вниз носком имеет угол стреловидности передней кромки 76° в околофюзеляжных частях и 57° на всей остальной части. У серийных самолетов крыло значительно изменено (кроме увеличения размаха и кривизны профиля, использована аэродинамическая крутка, а концевые части крыла отклонены вниз). Крыло самолета (удлинения 1,63 и сужения 7, многолонжеронной конструкции) состоит из основной и отъемных частей и имеет силовую нагруженную обшивку в виде монолитных фрезерованных панелей. У серийных самолетов предусмотрено дополнительное убирающееся переднее крыло. Это многоразрезное (типа ЦАГИ) прямое крыло с размахом около 3 м и отрицательным поперечным V располагается в носовой части фюзеляжа за кабиной экипажа. Каждая его консоль имеет выпукло- вогнутый профиль и оснащена четырьмя постоянными щелями. Убирающееся переднее крыло используется только во время взлета и посадки.

Управление самолетом осуществляется с помощью четырехсекционных элевонов (на каждой консоли) и двухсекционного руля направления, расположенного на классическом вертикальном оперении. Киль самолета, так же как и крыло, многолонжеронной конструкции, выполнен заодно с хвостовой частью фюзеляжа. Внутренний объем киля использован в качестве топливного кессон-бака.

Фюзеляж круглого сечения имеет носовой обтекатель кабины экипажа, отклоняющийся вниз под углом 12° в условиях взлета и на 17° при посадке. Остекление кабины экипажа прототипа состоит из двух передних, а также боковых окон. Носовой обтекатель снабжен четырьмя продольными удлиненными боковыми окнами, обеспечивающими видимость вперед во время его подъема и в крейсерском полете.

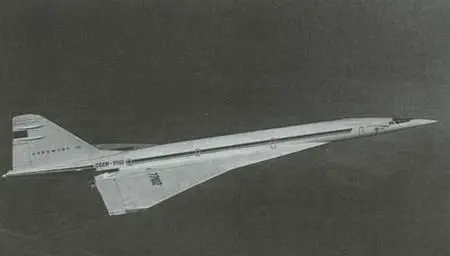

Рис. 2.155. Опытный образец самолета Ту-144 с оживальным крылом.

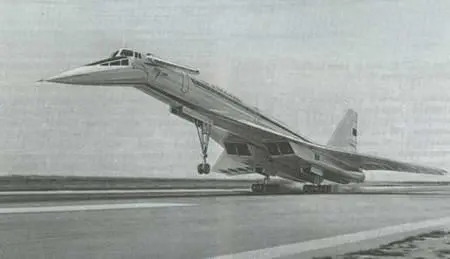

Рис. 2.156. Серийный пассажирский самолет Ту-144.

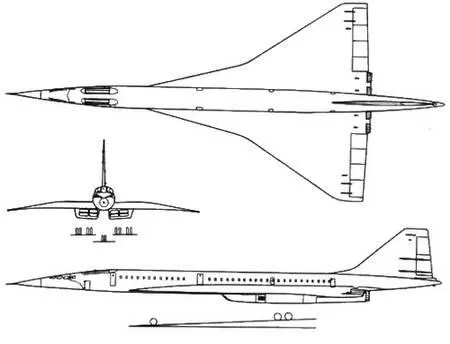

Рис. 2.157. Проекции сверхзвукового пассажирского самолета Ту-144.

Существенной модификации подвергнут фюзеляж, который у прототипа предназначался для размещения 100-121 пассажиров, а у серийных самолетов-150 пассажиров в трех салонах вентиляционного типа. В самолетах первого класса кресла располагаются по схеме 1 + 2 на расстоянии 102 см, а в туристском 2 + 3 на расстоянии 87 см. В связи с увеличением длины фюзеляжа предусмотрены дополнительные третьи входные двери и 32 (вместо 25) иллюминатора с каждой стороны. Фюзеляж, состоящий из стрингеров, балок и шпангоутов, скрепленных с обшивкой, конструктивно разделяется на 3 части: носовую, центральную и хвостовую. В носовой части размещаются кабина экипажа (с фонарем, вписанным в обводы фюзеляжа) и отклоняемый носовой обтекатель, выполненный в виде многослойной конструкции из стеклопластика с сотовым заполнителем. Центральная часть, в которой располагаются пассажирские салоны, вместе с носовой частью составляет единый герметичный отсек. Окантовки иллюминаторов, входных, служебных и аварийных дверей изготовлены из фрезерованных панелей. Хвостовая часть фюзеляжа, являясь топливным кессон-баком, выполнена герметичной. Ее законцовка представляет собой контейнер тормозного парашюта. Шасси-трехстоечное. Передняя стойка имеет спаренные колеса. В опытных образцах главные стойки были оснащены убираемыми в консоли крыла 12-колесны- ми тележками, а в серийных самолетах использовались 8-колесные тележки, которые убираются в ниши, находящиеся в гондолах двигателей. Каждая ниша закрывается двумя передними и двумя задними створками. При выпущенном шасси створки открыты и выступают вниз за обводы гондолы. При уборке главных стоек тележки поворачиваются в поперечной плоскости на 90°, а сами стойки убираются в направлении полета. Главные тележки снабжены колесами диаметром 950 мм с давлением в пневматиках 13,5 кГ/см 2 . Планер самолета рассчитан на ресурс 30000 ч и выполнен из сплавов алюминия и титана (преимущественно в виде монолитных укрупненных конструкций).
