В октябре 1958 г. новый самолет, названный «Лайтнинг» («Молния»), первым из английских самолетов достиг скорости, в два раза превышающей скорость звука. Были построены три опытных образца и два самолета пробной серии (первое летное испытание было проведено 3.04.1958 г.), которые впоследствии использовались как учебно-тренировочные. Для проведения эксплуатационных испытаний первые самолеты были направлены в войсковые подразделения в 1960 г., а первая боевая эскадрилья, оснащенная самолетами F.Mk2, была организована в 1961 г. Производство самолетов для нужд ВВС Великобритании было закончено в 1967 г. Кроме Великобритании, эти самолеты находились на вооружении Саудовской Аравии и Кувейта. Выпуск самолетов был прекращен в 1972 г. В общей сложности было изготовлено 319 самолетов следующих модификаций:

– истребитель-перехватчик F.Mkl и 1А (48 самолетов, испытания первого проводились 29.10.1959 г.), F.Mk2 и 2А (44 самолета, 11.07.1961 г.), F.Mk3 (58 самолетов, 16.06.1962 г.) и F.Mk6 (67 самолетов, 17.04.1964 г.);

– истребитель-бомбардировщик F.Mk53 (35 самолетов для Саудовской Аравии и 12 для Кувейта);

– учебно-тренировочный истребитель Т.Мк4 (20 самолетов, 6.05.1959 г.), Т.Мк5 (22 самолета, 29.03.1962 г.) и Т.Мк55 (6 самолетов для Саудовской Аравии и 2 для Кувейта).

Описание самолета. «Лайтнинг» представляет собой созданный по классической схеме средне- план с крылом постоянной или переменной стреловидности (модификации F.Mk6 и F.Mk53). В первом случае передняя кромка имеет стреловидность 60°, а во втором 60-55,5°. Крыло с удлинением 3,2, положительным углом установки 2° и отрицательном углом поперечного V 3° выполнено с применением профилей относительной толщины 5%. Самолет в плане имеет вид треугольника, из которого вырезан небольшой треугольник. Благодаря такому решению, во- первых, стало возможным размещение концевых элеронов на стреловидных консолях крыла, концы которого срезаны перпендикулярно оси самолета, и, во-вторых, использовать закрылки по всему размаху задней кромки. Крыло имеет коническую крутку и оснащено щелевым уступом. В период разработки самолета наибольшей модификации подвергся фюзеляж. После принятия решения относительно применения двухдвигательной схемы был проведен анализ, который показал, что проблемы сведения к минимуму площади миделева сечения и асимметрии тяги могут быть решены путем размещения двигателей друг над другом в задней части фюзеляжа и использования общего лобового воздухозаборника. Установка двигателей одного над другим в плоскости симметрии самолета с некоторым осевым смещением (верхний ближе к хвосту самолета) в целях получения минимального поперечного сечения и необходимой балансировки приводит к увеличению боковой поверхности фюзеляжа и тем самым к улучшению путевой устойчивости самолета, что позволяет несколько уменьшить поверхности вертикального оперения.

Рис. 2.34. Истребитель «Лайтнинг» (видны выдвинутые контейнеры НУРС).

В самолете Р.1 А фонарь кабины пилота лишь незначительно выступал за контур фюзеляжа, что ухудшало обзор. В Р.1 В и последующих модификациях обзор был значительно улучшен путем вынесения фонаря над фюзеляжем. В целях уменьшения сопротивления фонаря и увеличения его удлинения была использована дополнительная надстройка, в которой располагались проводка, оборудование и тяги управления. В последующих модификациях самолета были применены катапультируемые сиденья фирмы «Мартин Бейкер», а в самолетах F.Mk6 и F.Mk53-сиденья BS4.CMk2 с ракетным двигателем, позволяющие безопасно покидать самолет на скорости 167 км/ч и при нулевой высоте. В задней части фюзеляжа расположены два тормозных щитка. У самолетов Р.1 А щитки крепились по бокам фюзеляжа, а у Р.1В-на верхней поверхности (вблизи передней кромки киля). Управление самолетом обеспечивают элероны, управляемый стабилизатор и руль направления, расположенный на классическом вертикальном оперении. Все поверхности управления приводятся в движение с помощью необратимых гидроусилителей. Форма горизонтального оперения аналогична форме крыла. На самолете применены элероны с осевой компенсацией и выдвижные щелевые закрылки, максимальный угол отклонения которых составляет около 50°. Самолет выполнен в соответствии с правилом площадей, хотя фюзеляж не обнаруживает характерного сужения в области крыла.

Шасси самолета-трехстоечное, передняя стойка убирается вперед. У самолета Р.1 А переднее колесо во время убирания поворачивается на 90° и укладывается плашмя под воздухозаборником. В связи с реконструкцией фюзеляжа в самолете Р.1 В механизм убирания был упрощен за счет отказа от поворота колеса. В целях обеспечения необходимой ширины колеи главные стойки шасси крепятся в геометрическом центре консолей крыла и убираются в стороны. Правда, это потребовало применения такой кинематики уборки, при которой обеспечиваются параллельность оси стойки относительно оси крыла и поворот колес на угол 60° (ввиду стреловидности крыла) в положении «убрано». Все это позволило более эффективно использовать объем околофюзеляжных частей в качестве больших топливных кессон-баков.

Двигательная установка. Первый опытный летный образец самолета Р.1 А был оснащен двумя турбореактивными двигателями «Сапфир» ASSa.5 фирмы «Бристоль-Сиддли» со статической тягой 35,60 кН (3630 кГ) каждый. На втором опытном экземпляре были установлены такие же двигатели, но с форсажными камерами, позволяющими развивать тягу 45,31 кН (4620 кГ). В обоих самолетах использован центральный воздухозаборник типа Пито, т.е. нерегулируемый, дозвуковой, без центрального тела. На опытном образце Р.1 В, самолетах пробной серии и первых серийных самолетах устанавливались двигатели «Эвон» RA.24R («Эвон» 210) фирмы «Роллс-Ройс» тягой 50,01 кН (5100 кГ) без форсирования и 64,18 кН (6545 кГ) с форсированием. Боевые самолеты F.Mk3 и самолеты Т.Мк5 и Т.Мк55 двухместной модификации оснащены усовершенствованными двигателями «Эвон» серии 300 тягой 72,77 кН (7420 кГ) с форсированием. «Лайтнинг» F.Mk6 и его экспортная модификация обладают двигателем с большим ресурсом «Эвон» 302-С тягой 48,05 кН (4900 кГ) и 72,50 кН (7393) соответственно без форсирования и с форсированием. На опытных образцах Р.1 В и серийных самолетах ввиду увеличения скорости самолета был использован новый воздухозаборник с центральным телом, положение которого регулируется в зависимости от скорости полета. С целью увеличения расхода воздуха при работе двигателя на земле или при малой скорости полета использованы вспомогательные щелевые заборники, закрываемые створками.

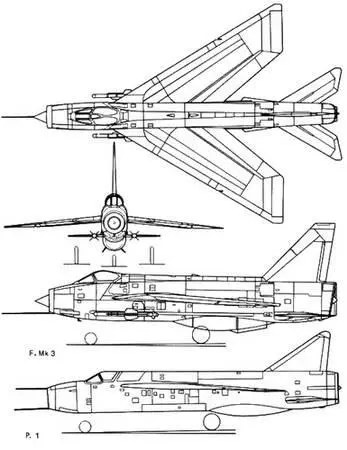

Рис. 2.35. Проекции многоцелевого истребителя «Лайтнинг».
