Эдмунд Цихош - Сверхзвуковые самолеты

Двигательная установка. На самолете установлен турбореактивный двигатель «Эвон» 14 фирмы «Роллс-Ройс» тягой 44,48 кН (4536 кГ) с форсированием. Боковые нерегулируемые воздухозаборники имеют выдвинутые вперед острые верхние кромки (во время сверхзвукового полета на них образуются косые скачки уплотнения) и округлые дозвуковые нижние кромки. Внизу средней части фюзеляжа находится дополнительный щелевой воздухозаборник, открываемый при полетах на больших углах атаки и при работе двигателя на земле. Топливо размещается в крыльевых баках и в фюзеляжном баке, расположенном между воздухозаборниками.

Размах крыла, м 8,20

Длина, м 15,90

Высота, м 3,40

Площадь несущей поверхности, м 2 33,4

Нормальная взлетная масса, кг 6100

Номинальная удельная нагрузка на крыло, кг/м 2 183

Номинальное отношение массы самолета к тяге при форсировании, кг/даН 1,37

Максимальное число Маха 1* 2,0

Максимальная скорость полета, км/ч 2100

Максимальная продолжительность полета, мин 2* 25

1* Проектные данные.

2* На форсированном режиме работы двигателя.

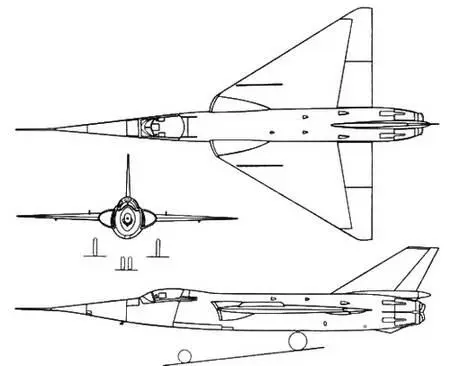

Рис. 2.40. Проекции экспериментального самолета F.D.2.

История создания. После сдачи в серийное производство тактического околозвукового самолета-бомбардировщика Ил-28 конструкторское бюро С. В. Ильюшина в 1951 г. приступило к разработке его модификации со стреловидным крылом. Этот самолет по замыслу разработчиков должен был летать со скоростью 1000 км/ч. Первоначально он был обозначен Ил-28-2, а затем Ил-30. Однако в 1953 г. было признано, что модификация сравнительно низкоскоростного самолета Ил-28, развивающего максимальную скорость 900 км/ч, не стоит затрат времени. Поэтому было начато проектирование нового самолета с лучшими характеристиками, измененными габаритами и новой силовой установкой.

Новому самолету было дано обозначение Ил-54. Первый испытательный полет был проведен в 1954 г., а 25.06.1956 г. на подмосковном аэродроме опытный экземпляр (обозначенный Ил-149) вместе с другими новыми самолетами СССР был продемонстрирован представителям западных государств. Во время воздушного парада, посвященного Дню авиации (1957 г.), был показан групповой полет самолетов Ил-54. В воздухе одновременно находилось 36 самолетов этой модификации. После проведения летных испытаний, во время которых была достигнута максимальная скорость полета 1150 км/ч (М = 0,93), и замены двигательной установки была выпущена небольшая серия этих машин.

Рис. 2.41. Бомбардировщик Ил-54.

Описание самолета. Самолет выполнен по схеме высокоплана со стреловидным крылом (угол стреловидности передней кромки 55°), имеющим отрицательное поперечное V. Фюзеляж выполнен с большим удлинением. Крыло оснащено элеронами, закрылками и четырьмя аэродинамическими гребнями, два из которых представляют собой продолжение пилонов крепления гондол двигателей. В концевых частях крыла имеются ниши для вспомогательных стоек шасси. В фюзеляже овального сечения находятся кабина пилота и штурмана, ниша переднего шасси, бомбовый отсек и ниша заднего шасси, а в задней части-кабина стрелка.

Отличительной чертой самолета является применение шасси велосипедного типа со сдвоенными колесами (главных стоек) и одинарными маленькими колесами вспомогательных стоек. Система управления состоит из элеронов и классического хвостового оперения с рулями высоты и направления.

Двигательная установка. На опытном образце устанавливались двигатели МР-40 тягой 49,03 кН (5000 кГ) без форсирования и 68,65 кН (7000 кГ) с форсированием, а на серийных самолетах-два турбореактивных двигателя АЛ-7 конструкции А. М. Люлька, располагавшиеся в подкрыльных гондолах, с нерегулируемыми круглыми лобовыми воздухозаборниками.

Вооружение. Стационарное вооружение самолета состоит из спаренной пушки НР-23 (калибр 23 мм), расположенной в хвостовой части фюзеляжа под кабиной стрелка. Длинный бомбоотсек предназначен для транспортировки бомб и торпед общей массой 2500 кг.

Размах крыла, м 17,80

Длина, м 21,80

Высота, м 6,40

Площадь несущей поверхности, м 2 64,80

Масса пустого самолета, кг 15 400

Нормальная взлетная масса, кг 29 500

Номинальная удельная нагрузка на крыло, кг/м 2 455

Максимальная скорость на высоте 12000 м, км/ч 1470

Полетная скорость, км/ч 1140

Потолок, м 13 000

Дальность (ном./макс.), км 2400/3400

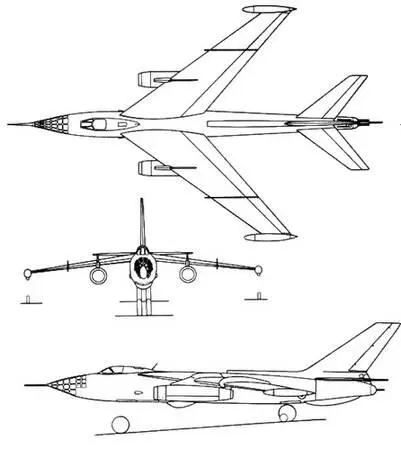

Рис. 2.42. Проекции бомбардировщика Ил-54.

История создания. Первым реактивным самолетом фирмы «Дассо» был одноместный истребитель-иерехватчик с прямым крылом «Ураган», имевший скорость полета 940 км/ч. К разработке проекта этого самолета фирма приступила в декабре 1947 г., а его облет был проведен уже в феврале 1949 г. Вскоре самолет был поставлен на серийное производство. Исследования средств увеличения скорости полета привели разработчиков к использованию стреловидного крыла. Таким образом появилось целое семейство самолетов «Мистэр»: I, II, II-C, IV-A, IV-B, IV-N и «Сюпер-Мистэр». Испытания первого летного образца самолета «Мистэр» было проведено в феврале 1951 г. В октябре 1952 г. во время совместных испытаний с американским самолетом «Сейбр» F-86 фирмы «Норт Америкен» самолет «Мистэр» II впервые летал со скоростью звука. У самолетов «Мистэр» II использовалось крыло с углом стреловидности передней кромки 33°, а у самолетов «Мистэр» IV-с углом 41°, причем в обоих применены ламинарные профили с относительной толщиной 9%. Серийные самолеты, оснащенные турбореактивными двигателями «Вердон» фирмы «Испано-Сюиза» тягой 34,32 кН (3500 кГ), развивали у поверхности земли максимальную скорость 1120 км/ч.

Дальнейшее увеличение скорости самолета было достигнуто путем использования более тонкого крыла с большим углом стреловидности и нового двигателя с форсажной камерой. Самолет «Сюпер-Мистэр» В.1, оснащенный английским двигателем «Эвон» фирмы «Роллс- Ройс», впервые был испытан 2 марта 1955 г.

В серийное производство (180 самолетов в 1957-1959 гг., из них 12-для Израиля) была запущена модификация В.2. Последняя модификация самолетов этого семейства, названная «Сюпер-Мистэр» В.4, ввиду принятия в серийное производство самолета «Мираж» III, не вышла за рамки создания двух опытных образцов. Самолеты В.4 отличались от В.2 более мощным двигателем и рассматривались как опытные самолеты, предназначенные для установления рекордных результатов. В феврале 1958 г. на них была достигнута максимальная скорость полета, соответствующая ? = 1,4.
