В. Арбузов - Броненосец ПЕТР ВЕЛИКИЙ

305-мм орудие Обуховского завода

В состав заряда (состоящего для удобства подачи к орудию из двух полузарядов) входил черный порох.

Каждое орудие располагалось на своем станке. Станки так же, как и орудия, проектировались под руководством генерал-лейтенанта Ф. Б. Пестича и представляли собой довольно сложную конструкцию, назначением которой являлось вертикальное наведение орудия и гашение энергии при выстреле с последующим его придвиганием к амбразуре для заряжения, а также надежное крепление орудия во время плавания.

Станки изготовили из железа. В целом они внешне напоминали станки орудий эпохи парусного флота. При выстреле, в момент отката, они двигались на стальных катках по направляющим рельсам платформы, имевшим уклон в 5° к амбразуре. Каждый станок имел свою гидравлическую систему, в которую входили: два передних цилиндра, расположенных на наружной стороне станочных рельсов, для гашения энергии отката при крене более 15°; один задний цилиндр – на наружной стороне другого рельса для придвигания к амбразуре станка в тех случаях, когда при крене или дифференте не происходило самонакатывание по наклонной платформе; домкрат для подъема орудия в станке в одно из трех положений. Управление орудиями гидравлическим способом осуществлялось потому, что пар был неприемлем из-за своей сжимаемости, инерционности и большой теплоотдачи. Вода совершала работу в вышеперечисленных цилиндрах, пройдя через которые, возвращалась в питательную цистерну. Вся гидравлическая система управления орудиями так же, как и водоотливная, проектировалась и устанавливалась на "Петре Великом" под руководством капитан-лейтенанта С. О. Макарова. Управлял гидравликой станка посредством клапанов всего лишь один человек. Сама паровая машина и один на две башни нагнетательный насос (как их тогда называли "гидравлический пресс") размещались в носовой части корабля в трюме. Кроме того, в случае повреждения всей системы в каждой башне имелось по одному ручному гидравлическому насосу.

305-мм снаряды: a – осколочный фугасный; б – бронебойный

Во время стрельбы вся гидравлика разобщалась и соединялась со станками в двух случаях – при переводе орудия из одного положения в другое и для отодвигания его от амбразуры не силою выстрела, а механическим путем. Для вертикального наведения орудие находилось в одном из трех положений: верхнем для придания ему снижения от 0° до 2,5°; среднем основном для наведения в пределах от 0° до 10° и нижнем – для наведения от 10° до 12,5". Перевод из нижнего положения в верхнее при помощи машины длился всего 20 сек. и 10 минут – при работе ручными насосами. При этом цапфы ствола поднимались по вертикали на 457 мм. Такое наведение орудий по вертикали из трех положений проектировалось лишь для уменьшения размеров амбразур. Плавное наведение орудий по вертикали осуществлялось ручным штурвалом на станке, связанном шестернями с орудийным зубчатым сектором.

После выстрела основная энергия отката гасилась трением полозьев о рельсы на платформе при их зажиме специальными регулируемыми тормозными колодками, а на конечном участке – массивными пружинными буферами. Для механического отката и придвигания станка к борту имелись вышеупомянутые задние цилиндры. Вся эта операция длилась 30- 40 секунд.

При выстреле орудие и станок, получавшие огромную энергию, откатывались по наклонным направляющим и, ударяясь в пружинные буфера, возвращались к амбразурам. Наклон направляющих был выбран с таким расчетом, что при отсутствии крена и дифферента станок возвращался к амбразуре, имея лишь небольшую скорость. Во время качки скорость движения станка при накате регулировалась тормозными колодками.

Подобные станки имели все русские башенные фрегаты, и ко времени установки их на "Петр Великий" они прошли всесторонние испытания, которые показали их надежность. Станки системы Ф. Б. Пестича отличались относительной простотой конструкции, ибо, кроме гидравлических цилиндров, тормозов и зубчатого механизма наведения, они никаких других приспособлений не имели. Гидравлические цилиндры, будучи всегда разъединенными, представляли собой отдельные части, не связанные со станками.

По два орудия со станками располагалось в двух круглых вращающихся башнях системы Кольза с внутренним диаметром 7,93 м. Основу башни составлял металлический каркас, обшитый железными листами, к которым крепился первый слой тикозой подкладки в коробчатом железе толщиной 177 мм. Затем крепился первый внутренний ряд 177-мм броневых плит, после чего шел второй слой тика и второй, внешний, ряд 177-мм плит. На крыше каждой башни размещался обширный вентиляционный раструб, необходимый для вентиляции при стрельбе дымным порохом. Внутренняя сторона стен башни для защиты личного состава от сотрясений и осколков при попадании в броню снарядов облицовывалась блиндажными мешками, наполненными пробкой и покрытыми по окружности тонкими листами металла.

Вращение башен осуществлялось башенными паровыми машинами, которые обеспечивали им наибольшую скорость – один оборот в одну минуту. При отслеживании цели скорость вращения башни могла быть уменьшена посредством привода до одного оборота в 10 минут. Наведением орудий на цель руководил офицер – башенный командир, в подчинении которого в момент стрельбы, помимо штатных артиллеристов, был и механик, отвечавший за исправную работу гидравлики и машин.

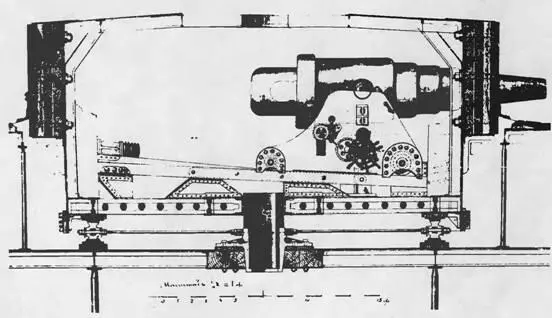

Башня Кольза для 305-мм орудий "Петра Великого"

В нижней части башни находилась огромная, равная ее диаметру, шестерня, бывшая в зацеплении с шестерней на валу башенной паровой машины. 360-тонная башня вращалась на 26-ти стальных цилиндрических катках, которые опирались на верхний погон из железа на днище башни и нижний чугунный – на палубе.

Наведение орудий производилось специальным векторным прицелом, имевшим градусные сектора, планки, линейки и шкалы. 305-мм снаряды хранились в погребе, расположенном между 68 и 71 шпангоутами в кранцах у бортов бруствера и в котельных проходах около угольных ям. На каждое 305-мм орудие приходилось по 100 снарядов. Большая часть снарядов хранилась неснаряженной, и только по приказанию их набивали порохом через отверстие в тыльной части. В снарядах из закаленного чугуна взрыватели отсутствовали, и воспламенение пороха происходило от его разогрева в момент проникновения в толщу броневой плиты.
