А. Карпенко - Обозрение отечественной бронетанковой техники

Запас хода, км . 200

Бронирование, мм:

– лоб корпуса . 60

– лоб башни . 60

Экипаж, чел 6

Вооружение:

– число х калибр, мм и тип

орудия . 1 х 76,2 мм Л-11

(боекомплект, шт.) (150)

1 х 45 мм обр. 1932 г.

(300)

– число х калибр, мм и тип

пулеметов 3 х 7,62 мм ДТ

(боекомплект, шт.) (3528)

Прицел ТОП

Радиостанция 71-ТК-З

Дополнительные сведения: Двухбашенный танк прорыва Проектировался с лета 1938 г. Главный конструктор – И.В.Гавалов Опытный образец принимал участие в войне с Финляндией в 1939-40 гг. Башни – конической формы, литые.На базе танка создана опытная самоходная артиллерийская установка СУ-100У со 130 мм корабельной пушкой Б-13, а также велась разработка СУ-100 со 152 мм орудием.

Тяжелый танк Т-100.

Состояние принят на вооружение в 1939 г.

Разработчик СКБ-2 ЛКЗ

Изготовитель ЛКЗ, ЧКЗ

Производство . серия 1940-42 гг.

Боевая масса, т 47-47,5

Длина, мм:

– с пушкой вперед . 6750

– корпуса 6750

Ширина, мм 3320

Высота по крышу башни, мм . 2710

Клиренс, мм . 450

Ср. уд давление на грунт, кг/см #178; 0,77

Преодолеваемые препятствия:

– подъем, град 36

– крен, град . 30

– ров, м 2,5

– стенка, м . 1,0

– брод, м 1,6

Тип двигателя дизель В-2К

Максимальная мощность, л.с 600

Запас топлива, л . 615

Удельная мощность, л.с/т 12,6

Максимальная скорость, км/ч . 35

Запас хода, км . 250

Бронирование, мм:

– лоб корпуса . 75

– лоб башни . 75

Экипаж, чел . 5

Вооружение:

– число х калибр, мм и тип

орудия 1 х 76,2 мм Л-11

(боекомплект, шт.) (111)

– число х калибр, мм и тип

пулеметов . 4 х 7,62 мм ДТ

(боекомплект, шт.) (3024)

Прицел . ТОД-6, ПТ-6

Радиостанция 71-ТК-З

Дополнительные сведения: Первый отечественный тяжелый танк, имевший однобашенную компоновку. Ведущий конструктор – Н Л .Духов. Опытный образец выпущен в сентябре 1939 г. Серийные танки отличались наличием курсового пулемета и выпускались с башней двух типов: сварной из листов толщиной 75 мм или литой с толщиной стенок 95 мм. Пушка Л-11 была заменена 76,2 мм пушкой Ф-32, А с 1941 г. танк выпускался с 76,2 мм пушкой ЗИС-5 с боекомплектом 114 выстрелов. Бронезащита корпуса была усилена дополнительными 25-мм экранами. Толщина стенок литой башни доведена до 105 мм. Всего было выпущено около 4800 танков КВ различных модификаций.На базе КВ-1 были созданы танки КВ-2, КВ-3, КВ-8, КВ-9 и др.

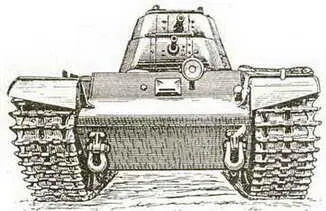

Тяжелый танк КВ (опытный образец).

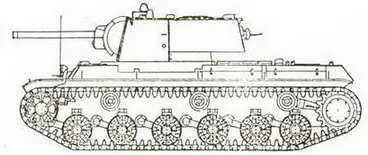

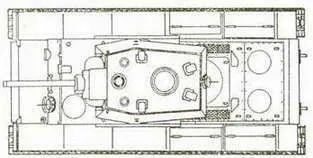

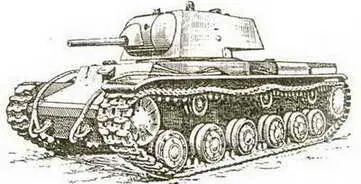

Тяжелый танк КВ-1 с пушкой ЗИС-5 в сварной башне.

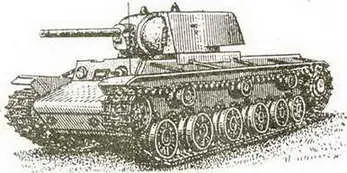

Тяжелый танк КВ-1 с пушкой ЗИС-5 в литой башне и дополнительными экранами.

Состояние на вооружении с 1940 г.

Разработчик СКБ-2 ЛКЗ

Изготовитель . ЛКЗ

Производство серия 1940-1941

Боевая масса, т 52

Длина, мм

– с пушкой вперед 7100

– корпуса 6750

Ширина, мм 3320

Высота по крышу башни ; мм 3240

Клиренс, мм . 430

Ср. уд. давление не грунт, кг/см #178; 0,84

Преодолеваемые препятствия:

– подъем, град 36

– ров, м . 2,5

– брод, м 1,6

Тип двигателя . дизель В-2К

Максимальная мощность, л.с 600

Запас топлива, л 615

Удельная мощность, л.с/т 11,5

Максимальная скорость, км/ч 34

Запас хода, км 250

Бронирование, мм:

– лоб корпуса . 75

– лоб башни . 75

Экипаж, чел 6

Вооружение:

– число х калибр, мм и тип

орудия 1 х 152 мм М-10

(боекомплект, шт.) (36)

– число х калибр, мм и тип пулеметов 4 х 7,62 мм ДТ

(боекомплект, шт.) . (3087)

Прицел . Т-5, ПТ-5 (ТОД-9, ПТ-9)

Радиостанция 71-ТК-З

Дополнительные сведения: Модификация танка КВ-1 для борьбы с долговременными огневыми точками. Опытный образец танка, выпущенный в феврале 1940 г. участвовал в войне с Финляндией и отличался формой башни и отсутствием курсового пулемета. Всего было изготовлено ок. 330 танков КВ-2.

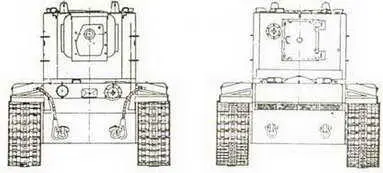

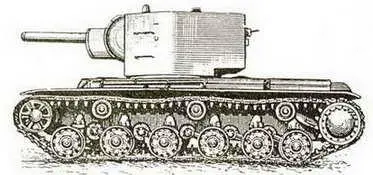

Тяжелый танк КВ-2.

Тяжелый танк КВ-2.

Состояние опытный образец выпущен в 1941г.

Разработчик . СКБ -2 ЛКЗ

Изготовитель . ЛКЗ

Производство . серийно не выпускался

Боевая масса, т 51

Длина, мм:

– с пушкой вперед . 6850

– корпуса 6750

Ширина,мм 3320

Высота по крышу башни, мм 2440

Клиренс, мм . 430

Ср. уд давление на грунт, кг/см #178; 0,83

Преодолеваемые препятствия:

– крен, град . 30

– подъем, град . 35

– ров, м 2,5

– стенка, м . 1,0

– брод, м . 1,6

Тип двигателя дизель В-5

Максимальнаямощность, л с 700

Удельная мощность, л .с./т 13,7

Максимальнаяскорость,км/ч 36

Бронирование, мм:

– лоб корпуса . 90

– лоб башни 90

Экипаж, чел . 5

Вооружение:

– число х калибр, мм и тип

орудия . 76.2 мм Ф-32

(боекомплект, шт.) (111)

– число х калибр, мм и тип

пулеметов 4 х 7,62 мм ДТ

(боекомплект, шт.) (2875)

Прицел ПТ-8.ТОД-8

Радиостанция 73-ТК-3

Дополнительные сведения: Модификация танка КВ-1. Повышен уровень бронезащиты путем увеличения толщины брони башни и корпуса, введена командирская башенка и установлен более мощный двигатель Ходовая часть и трансмиссия остались без изменений В результате выполненных мероприятий несколько снизились надежность и проходимость танка. На вооружение не принимался.

Тяжелый танк КВ-3.

Состояние опытный образец выпущен в 1941г.

Разработчик . СКБ-2 ЛКЗ

Изготовитель ЛКЗ

Производство серийно не выпускался

Боевая масса, т 63

Длина, мм:

– с пушкой вперед . 7800

Ширина, мм 3410

Высота по крышу башни, мм 3100

Клиренс, мм . 430

Ср. уд. давление на грунт, кг/см #178; 0,85

Преодолеваемые препятствия:

– подъем, град . 36

– ров, м 3,0

– брод, м . 1,6

Тип двигателя дизель В-2КФ
