А. Карпенко - Обозрение отечественной бронетанковой техники

Максимальная мощность, л.с 850

Удельная мощность, л.с./т . 13,5

Максимальная скорость, км/ч . '. 33

Запас хода,км 200

Бронирование, М М .

– лоб корпуса . 100

– лоб башни . 100

Экипаж, чел 6

Вооружение:

– число х калибр, мм и тип

орудия . 85 мм Ф-30

(боекомплект, шт.) (91)

– число х калибр, мм и тип

пулеметов 7,62 мм ДТ

(боекомплект, шт.) (4032)

Прицел . ПТ-6, ТО

Радиостанция 71-ТК-ЗМ

Дополнительные сведения: Для объекта 220 создано новое шасси на базе узлов и агрегатов танка КВ-1, установлено более мощное орудие, форсированный двигатель. Танк по своим основным характеристикам превосходил серийные танки КВ-1 и КВ-2, а также аналогичные зарубежные машины. Однако возросшая масса и недоработанность конструкции силовой установки и силовой передачи не позволили перейти к серийному производству

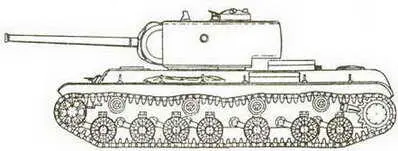

Тяжелый танк КВ-220.

Состояние принят на вооружение в 1943 г.

Разработчик . КБ ЧКЗ

Изготовитель ЧКЗ

Производство . серия 1943 г.

Боевая масса, т 46

Длина, мм

– с пушкой вперед . 8493

– корпуса . 6950

Ширина, мм 3250

Высота, мм . 2530

Клиренс, мм . 450

Ср уд. давление на грунт, кг/см #178; 0,8

Преодолеваемые препятствия:

– подъем, град . 40

– крен, град 30

– рев. м 2.5

– стенка, м . 1,0

– брод, м . 1 ,6

Тип двигателя дизель В-2К

Максимальная мощность, л.с 600

Запас топлива, л 575

Удельная мощность, л.с/т 13,0

Максимальная скорость, км/ч 42

Запас хода, км 230

Бронирование, мм:

– лоб корпуса . 75

– лоб башни . 100

Экипаж, чел 4

Вооружение:

– число х калибр, мм и тип

орудия 1 х 85 мм Д5-Т85

( боекомплект, шт. ) . (70)

– число х калибр, мм и тип пулеметов 3 х 7,62 мм ДТ

( боекомплект, шт. ) (3276)

Прицел 10Т-15. ПТ-4-15

Радиостанция 10Р

Дополнительные сведения: Создан на базе танка КВ-1С в связи с задержкой отработки танка ИС-1. Установлена разработанная для ИС-1 башня с увеличенным погоном, усиленным бронированием и 85 мм пушкой. Курсовой пулемет размещен в правой части лобового листа. Экипаж сокращен за счет исключения стрелка-радиста. Всего выпущено около 130 КВ-85.

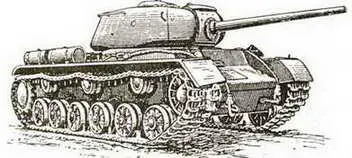

Тяжелый танк КВ-85.

Состояние принят на вооружение в 1942 г.

Разработчик КБ опытного завода.

Изготовитель ЧКЗ

Производство серия 1942-1943

Боевая масса, т 42,5

Длина, мм:

– с пушкой вперед . 6950

– корпуса 6950

Ширина, мм 3250

Высота, мм . 2640

Клиренс, мм . 450

Ср. уд. давление на грунт, кг/см #178; 0,74

Преодолеваемые препятствия:

– подъем, град . 40

– крен, град . 30

– ров, м 2,5

– стенка, м 1,0

– брод, м 1,6

Тип двигателя . дизель В-2К

Максимальная мощность, л.с 600

Запас топлива, л . 610

Удельная мощность, л.с/т . 14,1

Максимальная скорость, км/ч . 43

Запас хода, км . 250

Бронирование, мм:

– лоб корпуса 75

– лоб башни . 82

Экипаж, чел 5

Вооружение:

– число х калибр, мм и тип

орудия . 1 х 76,2 мм ЗИС-5

(боекомплект, шт.) (90)

– число х калибр, мм и тип

пулеметов 4 х 7,62 мм ДТ

(боекомплект, шт.) (3000)

Прицел 9Т-7, ПТ-4-7

Радиостанция 10Р

Дополнительные сведения: Развитие танка КВ-1 с новой трансмиссией, облегченным бронированием корпуса и литой башней меньших размеров. В ходе серийного производства боекомплект был увеличен до 114 выстрелов Выпускался также огнеметный вариант КВ-8С Всего выпущено свыше 1230 танков КВ-1 С.На базе танка КВ-1 С были созданы танк КВ-85 и самоходная артиллерийская установка КВ-14 (СУ-152).

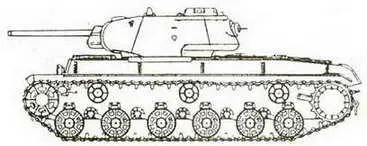

Тяжелый танк КВ-1С.

Состояние принят на вооружение в 1942 г.

Разработчик . СКБ-2 ЛКЗ (КБ ЧКЗ)

Изготовитель ЧКЗ

Производство . серия 1942 г

Боевая масса, т 47

Длина, мм:

– с пушкой вперед . 6750

– корпуса 6750

Ширина, мм 3320

Высота по крышу башни, мм 2710

Клиренс, мм . 450

Ср уд давление на грунт, кг/см #178; 0,77

Преодолеваемые препятствия:

– подъем, град . 35

– крен, град 30

– ров, м 2,5

– стенка, м 1,0

– брод, м . 1,6

Тип двигателя дизель В-2К

Максимальная мощность, л.с . 600

Удельная мощность, л.с/т . 12,8

Максимальная скорость, км/ч . 35

Запас хода, км . 250

Бронирование, мм:

– лоб корпуса . 110

– лоб башни . 75

Экипаж, чел 4

Вооружение:

– число х калибр, мм и тип

орудия 1 х 45 мм обр. 1932-38 г.

(боекомплект, шт.) (116)

– тип огнемета AT О-41

емкость бака огнесмеси, л 670

– число х калибр, мм и тип

пулеметов 4 х 7,62 мм ДТ

(боекомплект, шт.) (2772)

Радиостанция 10Р

Дополнительные сведения: Проектирование танка было начато СКБ-2 ЛКЗ в ноябре 1941 г на базе КВ-1. В ходе серийного производства запас огнесмеси был увеличен до 960 л. После прекращения серийного производства танка КВ-1 на базе КВ-1 С был создан огнеметный танк КВ-8С, выпускавшийся в 1943 г Состав вооружения соответствовал КВ- 8, за исключением отсутствовавшего спаренного пулемета В ходе производства на танке был установлен новый огнемет АТО-42, запас огнесмеси повышен с 600 до 900 л. Масса КВ-8С составляла 43 т.

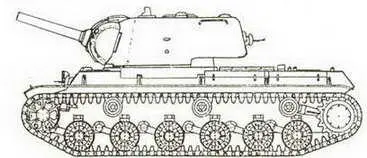

Тяжелый огнеметный танк КВ-8.

Состояние опытный образец выпущен в 1942 г.

Разработчик . КБ ЧКЗ

Изготовитель . ЧКЗ

Производство серийно не выпускался

Боевая масса, т 47

Длина, мм

– с пушкой вперед . 6750

– корпуса . .' 6750

Ширина, мм 3320

Высота по крышу башни, мм ок. 2800

Клиренс, мм . 430

Ср. уд. давление на грунт, кг/см #178; 0,82

Преодолеваемые препятствия:

– подъем, град ок. 38

– ров, м . 2,5

– брод, м 1,6

Тип двигателя дизель В-2К

Максимальная мощность, л.с. 600

Удельная мощность, л.с/т 12,8

Максимальная скорость, км/ч 35

Бронирование, мм:

– лоб корпуса . 135

Экипаж, чел 4

Вооружение:

– число х калибр, мм и тип

орудия 1 х 122 мм

( боекомплект, шт.) (48)

– число х калибр, мм и тип пулеметов 4 х 7,62 мм ДТ

( боекомплект, шт. ) (2646)

Прицел ТМФД

Дополнительные сведения: Модификация танка КВ-1 Начало проектирования – декабрь 1941 г В литой башне установлена 122 мм гаубица со спаренным пулеметом. Лобовая часть корпуса усилена дополнительным 60 мм экраном. Ходовая часть аналогична танку КВ-1 С.На вооружение не принимался.

Тяжелый танк КВ-9.
