А. Карпенко - Обозрение отечественной бронетанковой техники

Состояние опытный образец выпущен в 1941 г.

Разработчик . СКБ-2 ЛКЗ

Изготовитель ЛКЗ

Производство серийно не выпускался

Боевая масса, т 90

Длина, мм:

– с пушкой вперед 8280

Ширина, мм 4000

Высота по крышу башни, мм 3250

Клиренс, мм . 550

Преодолеваемые препятствия:

– подъем, град 30

– ров, м 3

– брод, м . 1,6

Тип двигателя бензиновый М-40

Максимальная мощность, л.с . 1200

Удельная мощность, л.с/т 13,3

Максимальная скорость, км/ч. 40-50

Бронирование, мм:

– лоб корпуса . 125-130

– лоб башни 125

Экипаж, чел 6

Вооружение:

– число х калибр, мм и тип

орудия . 1 х 107 мм

(боекомплект, шт.) ( 100 )

1 х 45 мм (150)

– число х калибр, мм и тип

пулеметов . 2 х 7,62 мм ДТ

( боекомплект, шт ) . (600)

Прицел перескопический

Радиостанция . 71-ТК-З

Дополнительные сведения: Тяжелый танк с более мощным вооружением и бронезащитой по сравнению с КВ-1. Разрабатывался в нескольких вариантах, отличавшихся компоновкой и составом вооружения (45 мм пушка заменялась на 76,2 мм, дополнительно устанавливался огнемет). На вооружение не принимался.

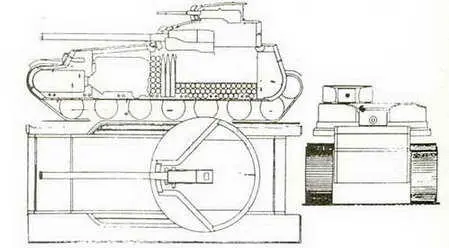

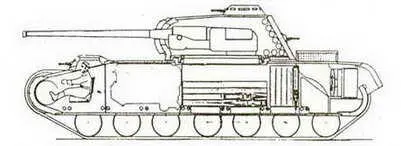

Тяжелый танк КВ-4 (вариант).

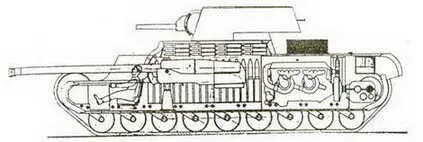

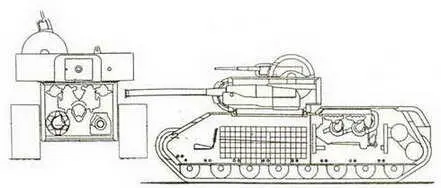

Тяжелый танк КВ-4 (варианты).

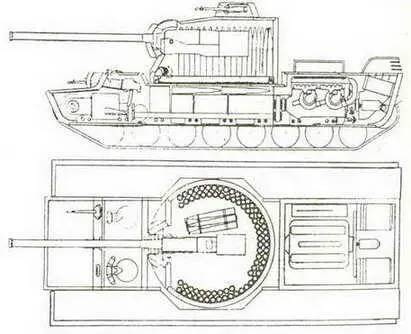

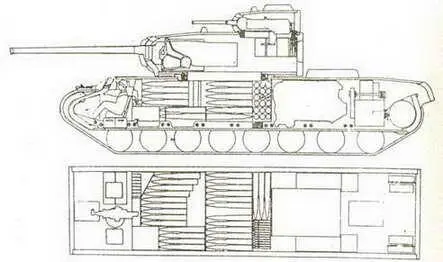

Тяжелый танк КВ-4 (варианты).

Состояние проектные работы 1940 г.

Разработчик СКБ-2 ЛКЗ

Изготовитель нет

Производство серийно не выпускался

Боевая масса, т ок. 52

Длина, мм:

– с пушкой вперед . 6750

– корпуса 6750

Ширина, мм 3320

Высота по крышу башни, мм . 2710

Клиренс, мм . 450

Ср. уд. давление на грунт, кг/см : 0,84

Преодолеваемые препятствия:

– подъем, град 36

– ров. м . 2,5

– брод, м 1,6

Тип двигателя . дизель В-2К

Максимальная мощность, л.с 600

Удельная мощность, л.с/т 11,5

Максимальная скорость, км/ч . 34

Бронирование, мм:

– лоб корпуса 75

– лоб башни 75

Экипаж, чел 4

Вооружение:

– число х калибр, мм и тип

орудия . 1 х 45 мм

(боекомплект, шт. ) . (80)

– число х калибр, мм и тип

пулеметов . 3 х 7,62 мм ДТ

( боекомплект, шт. ) (2400)

Прицел . перископический

Дополнительные сведения: Минный электротральщик, предназначенный для дистанционного подрыва мин с помощью тока высокой частоты. Разрабатывался на базе танка КВ-1 (данные по этому варианту приведены выше) и КВ-2. Опытный образец не выпускался На вооружение не принимался.

Минный злектротральщик объект 218 (вариант на базе КВ-2).

Состояние принят на вооружение в 1943 г.

Разработчик КБ ЧКЗ

Изготовитель . ЧКЗ

Производство малая серия 1943 г.

Боевая масса, т 44

Длина, мм

– с пушкой вперед 8560

– корпуса 6770

Ширина, мм 3070

Высота по крышу башни, мм 2735

Клиренс, мм . 465

Ср. уд. давление на грунт, кг/см #178; 0,78

Преодолеваемые препятствия:

– подъем, град 36

– брод, м 1,3

Тип двигателя дизель В-2-10 (В-2-ИС)

Максимальная мощность, л.с 520

Запас топлива, л 500+360

Удельная мощность, л.с/т 11,8

Максимальная скорость, км/ч . 40

Запас хода, км 150

Бронирование, мм:

– лоб корпуса 120

– лоб башни . 100

Средства постановки дымзавес 2 ДШ

Экипаж, чел 4

Вооружение:

– число х калибр, мм и тип

орудия 1 х 85 мм Д5-Т85

(боекомплект, шт.) . (59)

– число х калибр, мм и тип

пулеметов 3 х 7,62 мм ДТ

(боекомплект, шт.) (2520)

Прицел 10Т-15, ПТ-4-15

Радиостанция 10-РК-26

Дополнительные сведения: Первый тяжелый танк нового семейства. Отличался усиленной бронезащитой, новым двигателем и силовой передачей. Создан с использованием технических решений, принятых в КВ-13. Прототип был вооружен 85 мм пушкой С-31, которая на серийных машинах, выпускавшихся с осени 1943 г. была заменена. Всего выпущено 67 танков ИС-85.

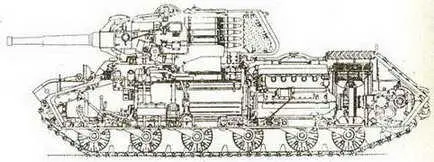

Тяжелый танк ИС-85 (разрез).

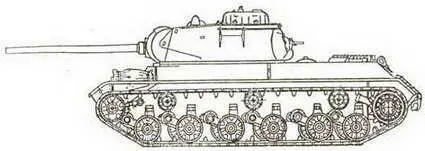

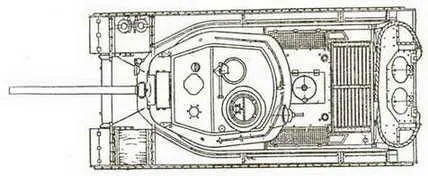

Тяжелый танк ИC-85.

Состояние принят на вооружение в 1943 г.

Разработчик КБ ЧКЗ

Изготовитель ЧКЗ , ЛКЗ

Производство серия 1943 -46 г.

Боевая масса, т 46

Длина, мм

– с пушкой вперед 9830

– корпуса . 6770

Ширина, мм 3070

Высота по крышу башни, мм 2730

Клиренс, мм . 465

Ср. уд. давление на грунт, кг/см #178; 0,82

Преодолеваемые препятствия:

– подъем, град 36

– брод, м 1,3

Тип двигателя дизель В-2-ИС (В-2-10)

Максимальная мощность, л.с 520

Запас топлива, л 520+270

Удельная мощность, л.с/т 11,3

Максимальная скорость, км/ч . 40

Запас хода, км 180

Бронирование, мм:

– лоб корпуса 120

– лоб башни 100

Средства постановки дымзавес 2 ДШ

Экипаж, чел 4

Вооружение:

– число х калибр, мм и тип

орудия 1 х 122 мм Д-25Т

(боекомплект, шт.) . (28)

– число х калибр, мм и тип

пулеметов . 3 х 7,62 мм ДТ

(боекомплект, шт.) (2331)

Прицел . ТШ-17. ПОП

Радиостанция 10-РК-26

Дополнительные сведения: Модификация танка ИС-85 с усиленным вооружением. Прототип был вооружен 122 мм пушкой с поршневым затвором. С 1944 г. выпускался с измененной конструкцией лобовой части корпуса и 12,7 мм зенитным пулеметом ДШК, установленным на погоне командирской башенки. Всего выпущено около 3750 танков ИС-2.В ходе модернизации, проводившейся в послевоенный период (1954 г.), был заменен двигатель, средства связи, несколько изменена форма башни с изъятием кормового пулемета, увеличен до 35 выстрелов боекомплект пушки, установлены приборы ночного видения. Модернизированный танк получил обозначение ИС-2М.

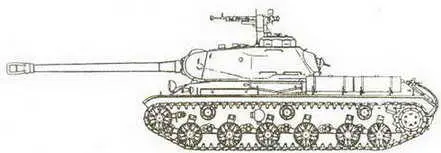

Тяжелый танк ИС-2.

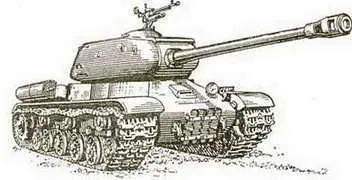

Тяжелый танк ИС-2 выпуска 1944 г.
