В кормовой части машины установлен откидной сошник, для подъема и опускания которого используется гидравлический привод.

Силовая установка, силовая передача, детали ходовой части и компоновка те же, что и на самоходной установке М53.

Самоходная установка М55 предназначена для замены 203,2-мм самоходной гаубицы М43 выпуска 1945 г.

Самоходная установка М108(рис. 21) принята на вооружение в 1962 г. Она представляет собой плавающую авиатранспортабельную самоходную установку весом 20,7 т и предназначена для замены в войсках 105-мм самоходной гаубицы М52.

Экипаж машины пять человек: командир, водитель, наводчик и два заряжающих.

105-мм гаубица установлена в закрытой вращающейся башне с диаметром погона 2540 мм. Ствол гаубицы снабжен дульным тормозом и эжекционным устройством.

Машина оборудована подъемником и досылателем, имеющими гидравлические приводы.

Зенитный 12,7-мм пулемет установлен на специальном кронштейне над командирской башенкой.

Кроме стандартных боеприпасов, в боекомплект гаубицы введен новый тип боеприпасов, обеспечивающих увеличение дальности стрельбы до 14 000 м.

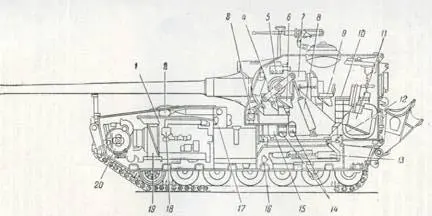

Рис. 20. Схематический продольный разрез САУ М53:

1 – двигатель; 2 – выхлопной коллектор; 3 – обогреватель; 4 – вспомогательный компенсатор; 5 – щиток приборов; 6 – сиденье водителя; 7 – накатник; 8 – компенсатор; 9 – сиденье командира; 10 – боеукладка; 11 -досылатель; 12 – погон башни; 13 – горизонтальный• компенсатор; 14 – резервуары компенсатора; 15 – аккумулятор компенсатора; 16 – трюмный насос; 17 – вспомогательный пусковой двигатель; 18 – карбюратор; 19 – масляный радиатор; 20- силовая передача

Машина может вести огонь из орудия и пулемета на плаву.

Броневая защита самоходной установки выполнена из алюминиевого сплава и защищает экипаж от светового излучения, осколков снарядов и огня малокалиберного оружия.

Машина построена на шасси, в котором использован ряд узлов и агрегатов плавающего бронетранспортера M1 13.

Ходовая часть имеет по семи опорных катков на сторону, изготовленных из алюминиевого сплава.

Рис. 21. Самоходная установка М108

Силовое отделение расположено спереди. В первых образцах машины устанавливался бензиновый двигатель «Континенталь» AOI-623-1 мощностью 340 л. с. и силовая передача фирмы «Аллисон» ХТ-300-2. В дальнейшем в порядке модернизации был установлен дизель GM8V71T мощностью 420 л. с.

Боевое отделение расположено в кормовой части машины. Для входа и выхода орудийного расчета в кормовом листе корпуса имеется большой двухстворчатый люк

Для вождения машины ночью имеется инфракрасный перископ.

155-мм самоходная гаубица М109 (рис. 22) весом 23,4 т принята на вооружение в 1962 г. Она представляет собой плавающую авиатранспортабельную самоходную установку, предназначенную для замены в войсках 155-мм самоходной гаубицы М44А1.

Экипаж машины пять человек: командир, водитель,, наводчик и два заряжающих.

Рис. 22. Самоходная установка М109

В этой машине орудие установлено в закрытой башне кругового вращения. Гаубица имеет дульный тормоз и эжекционное устройство.

Машина оборудована подъемником и досылателем, имеющими гидравлические приводы.

Кроме стандартных боеприпасов, в боекомплект гаубицы введен новый тип боеприпасов, обеспечивающий увеличение дальности стрельбы примерно на 30%.

Машина вооружена также 12,7-мм зенитным пулеметом, установленным открыто на специальном кронштейне над командирской башенкой.

Броневая защита выполнена из алюминиевого сплава и защищает экипаж от светового излучения, осколков снарядов и огня малокалиберного оружия.

В целях увеличения пулестойкости конфигурация носовой части корпуса этой машины по сравнению с носовой частью машины М108 изменена за счет придания броне больших углов наклона.

Боевое отделение расположено в кормовой части корпуса.

Для входа и выхода экипажа в корме имеется двухстворчатый люк.

Силовое отделение расположено спереди. Силовая установка, агрегаты силовой передачи и ходовая часть те же, что у машины М108.

Для вождения машины ночью имеется инфракрасный перископ.

Самоходные установки М109 предназначаются для использования в качестве артиллерии непосредственной поддержки в составе бронетанковой дивизии. Они могут применяться также в воздушно-десантных операциях. Предполагается обеспечить возможность сбрасывания машины М109 с парашютом.

Для повышения подвижности, увеличения дальности действия, обеспечения авиатранспортабельности и унификации базы самоходной артиллерии большой мощности создано гусеничное шасси Т249 многоцелевого назначения. На этом шасси построено следующее семейство машин: 155-мм самоходная пушка Т245, 175-мм самоходная пушка М107 (Т235), 203,2-мм самоходная гаубица M110 (Т236), небронированная ремонтно-эвакуационная машина Т119, бронированная ремонтно-эвакуационная машина Т120.

Особенностями нового гусеничного шасси являются небольшие габариты и вес, сравнительно высокая грузоподъемность, обеспечение машинам, созданным на его базе, максимальной скорости движения – свыше 50 км/час.

Корпус машины сварен из стальных листов. Первые опытные образцы шасси оснащались восьмицилиндровым бензиновым двигателем «Континенталь» модель AOI-628-3 с горизонтальным противоположным расположением цилиндров воздушного охлаждения мощностью 312 л. с. и силовой передачей фирмы «Аллисон» марки XTG-410-2. Двигатель был оборудован системой непосредственного впрыска топлива. В дальнейшем был установлен дизельный двигатель мощностью 420 л. с.

Силовое отделение и ведущие колеса расположены спереди. Двигатель устанавливается справа от водителя. На крыше корпуса справа от люка водителя над двигателем имеется люк.

В ходовой части имеется пять катков большого диаметра на сторону. Направляющее колесо опущено и одновременно выполняет функции опорного катка. Поддерживающие катки отсутствуют.

Подвеска индивидуальная, торсионная. Каждый каток снабжен гидравлическим амортизатором двойного действия. Устройство амортизатора позволяет с места механика-водителя регулировать жесткость подвески, а следовательно, и плавность хода в различных дорожных условиях или блокировать всю подвеску для обеспечения устойчивости корпуса при ведении огня.
