Корпус сварной, верхние носовые и кормовые броневые листы толщиной 25 мм, бортовые листы толщиной 16 мм расположены вертикально.

Силовая передача бронеавтомобиля обеспечивает возможность движения его в противоположных направлениях без разворота.

Экипаж машины включает три или четыре человека: командир машины (он же наводчик), заряжающий и один или два водителя.

На бронеавтомобиле установлен 12-цилиндровый бензиновый двигатель воздушного охлаждения с горизонтальным противоположным расположением цилиндров мощностью 200 л. с.

Благодаря малой высоте двигателя – 218 мм – его удалось разместить под полом боевого отделения. Воздух для охлаждения двигателя поступает через люк в крыше перед лобовой частью башни и выбрасывается через люк под кормовой нишей башни.

Силовая передача бронеавтомобиля (рис. 99) состоит из многодискового сцепления, работающего в масле и смонтированного в одном агрегате с двигателем, продольно расположенной механической четырехступенчатой коробки передач с косозубыми шестернями и синхронизаторами, конического реверса, поперечно размещенного четырехступенчатого мультипликатора, конического дифференциала, двух раздаточных коробок, внутри которых размещены дифференциалы кулачкового типа, отделяющие передние колеса от средних и задних.

От раздаточных коробок через конические передачи вперед и назад проведены промежуточные трансмиссионные валы, причем задние трансмиссионные валы выполнены с карданными шарнирами.

Привод ко всем колесам осуществлен от бортовых трансмиссионных валов через конические передачи и бортовые передачи качающегося типа. Эти бортовые передачи, состоящие из пары цилиндрических косозубых шестерен, смонтированы в балансирах с продольной плоскостью качания, установленных в корпусе на подшипниках большого диаметра. Передние и задние колеса имеют специальные пулестойкие пневматические шины с централизованной подкачкой воздуха.

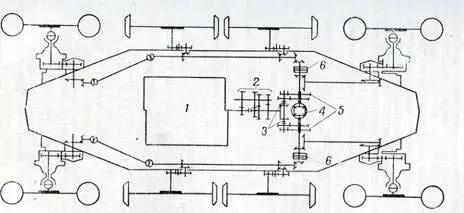

Рис. 99. Схема силовой передачи бронеавтомобиля «Панар»:

1 – двигатель со сцеплением; 2 – коробка передач; 3 – механизм реверса; 4 – дифференциал; 5 – демультипликатор; 6 – раздаточная коробка

Две пары средних колес тракторного типа имеют стальные бандажи с грунтозацепами и предназначены для облегчения движения по бездорожью; при движении по хорошим дорогам они приподнимаются.

В подвеске крайних колес использованы двойные витые пружины и гидравлические амортизаторы. В подвеске средних колес применены управляемые водителем гидропневматические рессоры телескопического типа.

Витые пружины и гидропневматические рессоры размещены внутри корпуса. Рулевые механизмы реечного типа оборудованы гидроусилителями. Колесные тормоза колодочного типа оборудованы гидравлическим приводом с сервоустройством.

Максимальная скорость движения бронеавтомобиля 100 км/нас, запас хода 700 км:

Вспомогательный силовой агрегат состоит из одноцилиндрового бензинового двигателя и электрогенератора «Бендикс» мощностью 6 кет. Этот агрегат служит для питания радиостанции и для запуска основного двигателя. В некоторых случаях он может быть использован для движения машины на низшей передаче на небольшие расстояния.

Машина оборудована радиостанцией.

Двухосный бронеавтомобиль «Панар» AM1 245, созданный в 1959-1960 гг., предназначается для выполнения задач разведки и боевого охранения, для борьбы с воздушными десантами противника, а также в качестве командирской машины и машины связи. Он значительно меньше по размерам и легче бронеавтомобиля «Панар» EBR.

Автомобиль весит 4,5 т. Полностью закрытый броневой корпус и башня сварены из катаных броневых листов и защищают экипаж от пуль и осколков снарядов и мин.

Бронеавтомобиль вооружен 60-мм орудием и двумя спаренными 7,5-мм пулеметами. Все вооружение установлено во вращающейся башне НЕ60-7 (рис. 100).

Оси пулеметов смещены одна относительно другой в целях обеспечения работы механизмов подачи патронов.

На бронеавтомобиле в башне НЕ60-12 вместо двух 7 ,5-мм пулеметов может быть установлен 12,7-мм зенитный пулемет.

Экипаж машины три человека.

В передней части корпуса расположено отделение управления, где размещается водитель. Сиденье водителя регулируется по высоте.

Командир машины и наводчик размещаются в боевом отделении -в средней части корпуса и башне Силовое отделение расположено в корме машины.

Для входа и выхода экипажа в машине имеется люк водителя, люк в крыше башни и боковые дверцы

Для наблюдения за местностью в башне бронеавтомобиля установлены на турели шесть перископических приборов, три перископа в крыше люка водителя обеспечивают сектор обзора 120°.

Наведение орудия в цель производится с помощью перископического прицела. Для освещения целей в ночное время на башне установлен небольшой прожектор. Поворот его в вертикальной плоскости осуществляется синхронно с вооружением.

Вооружение имеет большой сектор обстрела по вертикали, позволяющий в случае использования бронеавтомобиля в уличных боях вести огонь из пулеметов по верхним этажам зданий.

Дальность стрельбы из орудия 1600 м.

В машине установлен четырехцилиндровый бензиновый двигатель воздушного охлаждения мощностью 90 л. ссцепление центробежного типа с автоматическим приводом и механическая шестиступенчатая коробка передач.

Независимая подвеска выполнена на витых рессорах и имеет гидравлические амортизаторы. Передние и задние колеса машины ведущие.

При пробуксовке колес конструкция силовой передачи позволяет перераспределять крутящий момент, передавая его на колеса, имеющие в данный момент зацепление с грунтом.

Ножной тормоз на все колеса оборудован гидроприводом, ручной тормоз механический.

Относительно небольшой вес, наличие независимой подвески и четырех ведущих колёс, имеющих шины с системой регулирования давления воздуха в них, обеспечивают бронеавтомобилю высокую проходимость.

В бронеавтомобиле установлено внутрипереговорное устройство и две радиостанции: одна работает в сети управления, другая – в сети взаимодействия.

Рис. 100. Бронеавтомобиль «Панар» AM1245

Максимальная скорость движения машины 100 км/час, запас хода 650 км.

Бронеавтомобиль может транспортироваться по воздуху.

Машина принята на вооружение.

На базе этого бронеавтомобиля создан опытный образец бронеавтомобиля, в башне которого установлена 90-мм пушка. Предусмотрено также использовать эту машину для четырех пусковых установок «Энтак».
