Максимальный диаметр корпуса – 0,178 м. Размах крыла – 0,58 м. Масса БЧ – 11 кг. Боевая часть осколочно-фугасного типа. Комплексом вооружены истребители МИГ-17ПФ. Комплекс снят с вооружения.

Авиационный ракетный комплекс с ракетой класса "воздух- воздух" малой дальности. Усовершенствованная ракета РС- 1У. Головная организация – ОКБ-134 (московское ГосМКБ "Вымпел"). Главный конструктор – Иван Торопов. Принят на вооружение в 1957 г.

Ракета оснащена маршевым твердотопливным двигателем. Имеет радиокомандную систему наведения и контактный взрыватель.

Дальность стрельбы – 2-4 км. Стартовая масса – 74 кг. Длина ракеты – 2,5 м. Максимальный диаметр корпуса – 0,178 м. Размах крыла – 0,58 м. Скорость полета – 750 м/с. Масса БЧ – 11 кг. Боевая часть осколочно-фугасного типа. Комплексом вооружены истребители МИГ-17ПФ, МИГ- 19ПФМ, МИГ-21ПФ, СУ-9, ЯК-28П.

1 июля 1960 г. в небе над Заполярьем ракетой РС-2У, выпущенной с самолета МИГ-19ПФМ, был сбит американский разведчик RB-47.

Комплекс снят с вооружения.

Авиационный ракетный комплекс с ракетой класса "воздух-воздух" малой дальности. Усовершенствованная ракета РС-2У. Головная организация – ОКБ-134 (московское ГосМКБ "Вымпел"). Главный конструктор – Иван Торопов. Первый отечественный авиационный ракетный комплекс СУ-9-51 в составе перехватчика СУ-9, радиолокационного прицела ЦД-30Т и управляемых ракет РС-2УС принят на вооружение в 1958 г. Ракета оснащена маршевым твердотопливным двигателем. Имеет радиокомандную систему наведения и контактный взрыватель. Максимальная дальность стрельбы – 6 км. Стартовая масса – 83 кг. Длина ракеты – 2,8 м. Максимальный диаметр корпуса – 0,178 м. Размах крыла – 0,65 м. Масса БЧ – 13 кг. Боевая часть осколочно-фугасного типа. Комплексом вооружены истребители МИГ-21, СУ-9. Комплекс снят с вооружения.

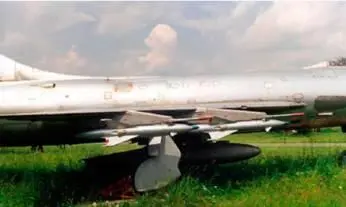

РС-2УС на Су-9 (фото В.Друшлякова)

К-55

Авиационный ракетный комплекс с ракетой класса "воздух- воздух" малой дальности. Усовершенствованная ракета РС- 2У. Головная организация – ОКБ-134 (московское ГосМКБ "Вымпел"). Главный конструктор – Иван Торопов. Ракета оснащена маршевым твердотопливным двигателем. Имеет тепловую ГСН. Комплексом вооружены истребители СУ-9. Комплекс снят с вооружения.

К-13М

Авиационный ракетный комплекс с ракетой класса "воздух- воздух" малой дальности. Первая отечественная авиационная ракета, способная поражать высокоманевренные цели. Создана на основе трофейной американской ракеты AIM-9B Sidewinder. Головная организация – ОКБ-134 (московское ГосМКБ "Вымпел"). Главный конструктор – Иван Торопов. Разработан в 1958 г. Принят на вооружение в 1960 г. Ракета оснащена маршевым твердотопливным двигателем и пороховым аккумулятором давления. Имеет пассивную радиолокационную ГСН. Дальность стрельбы – 4-10 км. Стартовая масса – 75,3 кг. Длина ракеты – 2,8 м. Максимальный диаметр корпуса – 0,13 м. Размах крыла – 0,53 м. Масса БЧ – 11,3 кг. Боевая часть осколочно-фугасного типа. Комплексом вооружены истребители МИГ-21Ф-13, МИГ- 21ПФМ, МИГ-23, ЯК-28П. Комплекс снят с вооружения.

Авиационный ракетный комплекс с ракетой класса "воздух- воздух" малой дальности. Модернизация ракеты Р-3С для истребителей МИГ-21, оборудованных РЛС "Сапфир". Имеет увеличенную дальность захвата цели, нечувствительна к погодным условиям. Головная организация – ОКБ-134 (московское ГосМКБ "Вымпел"). Главный конструктор – Иван Торопов. Разработан в 1966 г. Принят на вооружение в 1968 г. Ракета оснащена усовершенствованным маршевым твердотопливным двигателем и пороховым аккумулятором давления. Имеет пассивную радиолокационную ГСН. Дальность стрельбы – 4-10 км. Стартовая масса – 75,3 кг. Длина ракеты – 2,8 м. Максимальный диаметр корпуса – 0,13 м. Размах крыла – 0,53 м. Масса БЧ – 11,3 кг. Боевая часть осколочно-фугасного типа.

Комплексом вооружены истребители МИГ-21, МИГ-23. Комплекс снят с вооружения.

Р-13М

Авиационный ракетный комплекс с ракетой класса "воздух- воздух" малой дальности. Развитие ракеты Р-3С. Головная организация – ОКБ-134 (московское ГосМКБ "Вымпел"). Главный конструктор – Иван Торопов. Разработан в 1973 г. Ракета оснащена маршевым твердотопливным двигателем. Максимальная дальность стрельбы – 15 км. Максимальный диаметр корпуса – 0,13 м. Размах крыла – 0,65 м. Боевая часть осколочно-фугасного типа.

Комплексом вооружены истребители МИГ-21ПФ, МИГ-21бис, МИГ-23, СУ-17, ЯК-28П. Комплекс снят с вооружения.

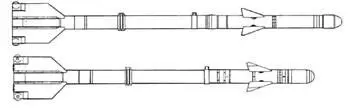

Р-3Р (вверху) и Р-3С (внизу)

Авиационный ракетный комплекс с ракетой класса "воздух- воздух" малой дальности. Развитие ракеты Р-3С. Модернизированная ракета Р-13М. Головная организация – ОКБ-134 (московское ГосМКБ "Вымпел"). Главный конструктор – Иван Торопов. Разработан в 1976 г.

Комплексом вооружены истребители МИГ-21ПФ, МИГ-21бис, МИГ-23, СУ-17, ЯК-28П. Комплекс снят с вооружения.

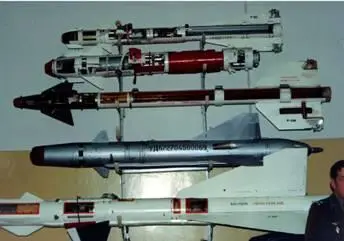

Свеху вниз: Р-60, Р-73, К-13М, Р-55, Р-23 (фото В.Друшлякова)

Р-60М

Авиационный ракетный комплекс с ракетой класса "воздух- воздух" малой даль-ности. Малогабаритная высокоманевренная всеракурсная ракета. Первая отечественная ракета "воздух-воздух" для боевых вертолетов. Оснащена тепловой ГСН. Головная организация – московское ГосМКБ "Вымпел". Разработка начата в ОКБ-4 МАП (КБ "Молния") под руководством Матуса Бисновата. Принят на вооружение в 1967 г. Производство освоено Ижевским механическим заводом. Максимальная дальность стрельбы – 10 км. Стартовая масса – 45 кг. Длина ракеты – 2,1 м. Максимальный диаметр корпуса – 0,12 м. Размах крыла – 0,37 м. Масса БЧ – 3,5 кг. Боевая часть осколочно-фугасного, осколочного или стержневого типа. Комплексом вооружены самолеты СУ-15, СУ-17, СУ-24, СУ- 25, МИГ-21, МИГ-23, МИГ-25П, МИГ-27, МИГ-29С, МИГ-31, ЯК-28П, ЯК-38, вертолеты МИ-24. Находится на вооружении.

Авиационный ракетный комплекс с ракетой класса "воздух- воздух" малой даль-ности. Модернизация ракеты Р-60. Головная организация – московское ГосМКБ "Вымпел". Принят на вооружение в 70-е годы. Производство освоено Ижевским механическим заводом.
