Михаил Первов - Отечественное ракетное оружие

Длина ракеты – 2,16 м. Размах оперения – 0,36 м. Масса БЧ – 2,8 кг. Дальность пуска – от 1,5 до 12 км. Время управляемого полета – 23 с.

Комплексом вооружены самолеты СУ-15, СУ-17, СУ-24, СУ- 25, МИГ-21, МИГ-23, МИГ-25П, МИГ-27, МИГ-29С, МИГ-31, ЯК-28П, ЯК-38, вертолеты МИ-24. Находится на вооружении.

Авиационный ракетный комплекс с ракетой класса "воздух- воздух" малой даль-ности. Модернизация ракеты Р-60. Головная организация – московское ГосМКБ "Вымпел". Принят на вооружение в 70-е годы. Производство освоено Ижевским механическим заводом.

Комплексом вооружены самолеты СУ-15, СУ-17, СУ-24, СУ- 25, МИГ-21, МИГ-23, МИГ-25П, МИГ-27, МИГ-29С, МИГ-31, ЯК-28П, ЯК-38, вертолеты МИ-24. Находится на вооружении.

Р-73Э

Авиационный ракетный комплекс с ракетой класса "воздух- воздух" малой дальности. Ракета выполнена по аэродинамической схеме "утка" с традиционным крестообразным расположением аэродинамических поверхностей на сопловой части двигателя установлен блок газодинамического управления интерцепторного типа. ГСН оснащена малогабаритной пассивной инфракрасной ГСН повышенной чувствительности и помехозащищенности с глубоким охлаждением фотоприемника. Обеспечивает поражение цели на минимальной высоте до 5 м. Система наведения сопряжена с нашлемным прицелом летчика самолета-носителя. Для подвески под носителем и пуска ракеты используется рельсовое пусковое устройство П-72. Головная организация – московское ГосМКБ "Вымпел". Главный конструктор – Геннадий Соколовский. Принят на вооружение в 1982 г.

Дальность стрельбы – 0,3 км – 20 км (по другим данным – до 30 км). Стартовая масса – 105 кг. Длина ракеты – 2,9 м. Максимальный диаметр корпуса – 0,17 м. Размах крыла – 0,51 м. Размах оперения – 0,38 м. Максимальная высота поражаемых целей – 20 км. Максимальная скорость поражаемой цели – 2500 км/ч. Масса БЧ – 7,4 кг. Максимальная перегрузка – 12. Комплексом вооружены истребители МИГ-21, МИГ-23МЛ, МИГ-29, МИГ-29М, МИГ-29С, МИГ-29К, СУ-25Т, СУ-27, СУ- 27К, ЯК-141.

Находится на вооружении.

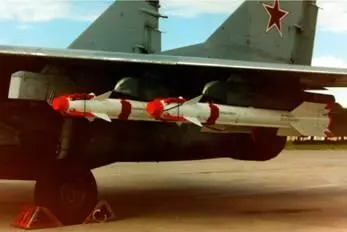

Р-73 (фото В.Друшлякова)

Авиационный ракетный комплекс с ракетой класса "воздух- воздух" малой дальности. Модификация ракеты Р-73 с увеличенной дальностью стрельбы. Ракета выполнена по аэродинамической схеме "утка" с традиционным крестообразным расположением аэродинамических поверхностей на сопловой части двигателя установлен блок газодинамического управления интерцепторного типа. Оснащена малогабаритной пассивной инфракрасной ГСН повышенной чувствительности и помехозащищенности с глубоким охлаждением фотоприемника. ГСН обеспечивает поражение цели на минимальной высоте до 5 м. Система наведения сопряжена с нашлемным прицелом летчика самолета-носителя. Для подвески под носителем и пуска ракеты используется рельсовое пусковое устройство П-72. Головная организация – московское ГосМКБ "Вымпел". Главный конструктор – Геннадий Соколовский. Принят на вооружение в 80-е годы. Максимальная дальность стрельбы – 40 км. Стартовая масса – 110 кг. Длина ракеты – 2,9 м. Максимальный диаметр корпуса – 0,17 м. Размах крыла – 0,51 м. Масса БЧ – 8 кг. Время управляемого полета – 23 с.

Комплексом вооружены истребители МИГ-21, МИГ-23МЛ, МИГ-29, МИГ-29М, МИГ-29С, МИГ-29К, СУ-25Т, СУ-27, СУ- 27К, СУ-27П, ЯК-141. Находится на вооружении.

Авиационный ракетный комплекс с усовершенствованной ракетой класса "воздух-воздух" малой дальности. Головная организация – московское ГосМКБ "Вымпел". Главный конструктор – Геннадий Соколовский.

Ракета оснащена всеракурсной высокоскоростной инфракрасной ГСН с большим полем захвата. Имеет комбинированную аэрогазодинамическую СУ с мощной системой управления вектором тяги двигателя, адаптивный быстродействующий автопилот. В конструкции применена специальная логика взаимодействия взрывательных устройств с системой наведения, гарантирующая практически абсолютную помехозащиту системы подрыва и высокую эффективность поражения целей.

Стартовая масса ракеты – 105 кг. Длина – 2,9 м. Диаметр корпуса – 0,17 м. Размах крыла – 0,51 м. Размах оперения – 0,38 м. Дальность стрельбы – от 300 м до 30 км. Высота поражения цели – от 20 м до 20 км. Максимальная скорость поражаемой цели – 2500 км/ч. Предельная перегрузка – 12. Масса ГЧ – 8 кг.

Комплексом оснащаются самолеты СУ-30МК. Проведены работы по интегрированию комплекса в состав вооружения самолета "Мираж F-1".

Схема ракеты К-8Р

Авиационный ракетный комплекс с ракетой класса "воздух- воздух" средней дальности. Первая отечественная ракета "воздух-воздух" средней дальности. Обладает способностью перехвата только неманевренных целей. Разработан в ГосМКБ "Вымпел" и ОКБ "Молния". Главный конструктор – Матус Бисноват. Разработка начата в 1957 г. Серийное производство развернуто в 1961 г. Поступила на вооружение в 1962 г.

Всепогодная ракета. Дальность стрельбы – 3-12 км. Стартовая масса – 275 кг.

Комплексом вооружены истребители СУ-11, СУ-15, ЯК-28П. Комплекс снят с вооружения.

Авиационный ракетный комплекс с ракетой класса "воздух- воздух" средней дальности. Модернизация ракеты Р-8М с увеличенной дальностью стрельбы. Разработан в ГосМКБ "Вымпел" и ОКБ "Молния". Главный конструктор – Матус Бисноват. Серийное производство развернуто в 1963 г. Всепогодная ракета. Максимальная дальность стрельбы – 14 км.

Комплексом вооружены истребители СУ-11, СУ-15, ЯК-28П. Комплекс снят с вооружения.

Авиационный ракетный комплекс с ракетой класса "воздух- воздух" средней дальности. Развитие ракет семейства Р-8. Разработан в ГосМКБ "Вымпел" и ОКБ "Молния". Главный конструктор – Матус Бисноват. Серийное производство развернуто в 1961 г.

Всепогодная ракета. Дальность стрельбы – 3-10 км. Стартовая масса – 275 кг.

Комплексом вооружены истребители СУ-11. Комплекс снят с вооружения.

Р-8МР

Авиационный ракетный комплекс с ракетой класса "воздух- воздух" средней дальности. Развитие ракет семейства Р-8. Разработан в ГосМКБ "Вымпел" и ОКБ "Молния". Главный конструктор – Матус Бисноват. Серийное производство развернуто в 1961 г.

Комплексом вооружены истребители СУ-11. Комплекс снят с вооружения.
