"Вымпел". Главный конструктор – Геннадий Соколовский. Принят на вооружение в 1985 г.

Дальность стрельбы – 0,5-120 км. Максимальная высота поражаемых целей – 30 км. Стартовая масса – 343 кг. Длина ракеты – 4,5 м. Максимальный диаметр корпуса – 0,26 м. Размах крыла – 0,8 м. Размах оперения – 0,97 м. Масса БЧ – 39 кг. Время управляемого полета – 80 с. Боевая часть стержневого типа. Предельная перегрузка – 8. Максимальная высота поражения цели – 30 км.

Комплексом вооружены истребители СУ-27, СУ-27К, СУ-27П, СУ-30, СУ-30МК, МИГ-29К, МИГ-29М, МИГ-29С, МИГ-29СМТ, ЯК-141.

Авиационный ракетный комплекс с ракетой класса "воздух- воздух" большой дальности. Модификация ракеты Р-27 с повышенной энерговооруженностью. Головная организация – московское ГосМКБ "Вымпел". Главный конструктор – Геннадий Соколовский. Принят на вооружение в 1990 г.

Ракета имеет систему инерциального наведения с радиокоррекцией, а также активную радиолокационную головку самонаведения на конечном участке полета. Максимальная дальность стрельбы – 70 км. Стартовая масса – 350 кг. Длина ракеты – 4,78 м. Максимальный диаметр корпуса – 0,26 м. Размах крыла – 0,9 м. Масса БЧ – 39 кг. Боевая часть стержневого типа. Комплексом вооружены истребители СУ-27, МИГ-29, МИГ- 29СМТ и их модификации. Находится на вооружении.

Авиационный ракетный комплекс с ракетой класса "воздух- воздух" большой дальности. Модификация ракеты Р-27 с повышенной энерговооруженностью Обеспечивает поражение высокоманевренных самолетов, низколетящих вертолетов, крылатых ракет "Томагавк" и противокорабельных ракет "Гарпун". Головная организация – московское ГосМКБ "Вымпел". Главный конструктор – Геннадий Соколовский. Принят на вооружение в 1992 г. Максимальная дальность стрельбы – 170 км. Максимальная высота поражаемых целей – 27 км. Стартовая масса – 350 кг. Длина ракеты – 4,78 м. Максимальный диаметр корпуса – 0,26 м. Размах крыла – 0,8 м. Масса БЧ – 39 кг. Боевая часть стержневого типа.

Комплексом вооружены истребители СУ-27, СУ-35, МИГ-29, МИГ-29СМТ, ЯК-141. Находится на вооружении.

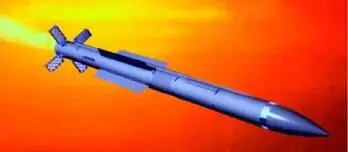

Авиационный ракетный комплекс с ракетой класса "воздух- воздух" средней дальности. Предназначен для борьбы с самолетами, вертолетами (в том числе, с вертолетами в режиме висения), ракетами "воздух-воздух", "поверхность-воздух". Ракета оснащена активной радиолокационной ГСН, которая разработана и выпускается Московским НИИ "Агат". Наведение ракеты на цель на начальном участке траектории – ко- мандно-инерциальное, на конечном участке – активное радиолокационное самонаведение. Имеет бортовую цифровую ЭВМ. Оснащена лазерным и контактным взрывателями, боевая часть – стержневая, с микрокумулятивными элементами. Ракета скомпонована по нормальной аэродинамической схеме с использованием решетчатых рулей. Пуск осуществляется с катапультного устройства АКУ-170. Головная организация – московское ГосМКБ "Вымпел". Главный конструктор – Геннадий Соколовский. Разработка начата в 1982 г. Разработка закончена в 1989 г. Комплекс принят на вооружение в 1991 г.

Ракета оснащена твердотопливным двигателем. Максимальная дальность стрельбы по целям "бомбардировщик" – 150 км, по целям "истребитель" – 100 км. Минимальная дальность стрельбы – 300 м. Стартовая масса – 175 кг. Масса ГЧ – 22 кг. Длина ракеты – 3,6 м. Максимальный диаметр корпуса – 0,2 м. Размах крыла – 0,4 м. Размах оперения – 0,7 м. Максимальная скорость полета – 4М. Максимальная скорость поражаемой цели – 3700 км/ч. Высота поражения цели – от 20 м до 30 км. Максимальная перегрузка – 12.

Комплексом вооружены истребители МИГ-29, МИГ-29СМ, МИГ-31, СУ-27, СУ-30МК, СУ-35, ЯК-141. В ГосМКБ "Вымпел" ведутся работы по модернизации ракеты за счет установки комбинированного ракетно-прямоточного двигателя.

Р-4Р

Авиационный ракетный комплекс с ракетой класса "воздух- воздух" большой дальности. Первая отечественная авиационная ракета "воздух-воздух" большой дальности. Имеет радиолокационную ГСН. Разработан в ГосМКБ "Вымпел" и ОКБ "Молния". Главный конструктор – Матус Бисноват. Принят на вооружение в 1965 г.

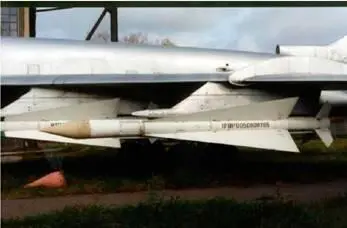

Р-4Р перехватчика Ту-128 (фото В.Друшлякова)

Максимальная дальность стрельбы – 25 км (по некоторым данным – 40 км). Стартовая масса – 475 кг. Длина ракеты – 5 м. Максимальный диаметр корпуса – 0,32 м. Размах крыла – 1,5 м. Масса БЧ – 50 кг. Возможно оснащение ядерной боеголовкой.

Комплексом вооружены истребители ТУ-128. Снят с вооружения.

Р-4Т

Авиационный ракетный комплекс с ракетой класса "воздух- воздух" большой дальности. Первая отечественная авиационная ракета "воздух-воздух" большой дальности. Имеет тепловую ГСН. Разработан в ГосМКБ "Вымпел" и ОКБ "Молния". Главный конструктор – Матус Бисноват. Принят на вооружение в 1965 г.

Максимальная дальность стрельбы – 25 км (по некоторым данным – 40 км). Стартовая масса – 475 кг. Длина ракеты – 5 м. Максимальный диаметр корпуса – 0,32 м. Размах крыла – 1,5 м. Масса БЧ – 50 кг.

Комплексом вооружены истребители ТУ-128.

Снят с вооружения.

Авиационный ракетный комплекс с ракетой класса "воздух- воздух" большой дальности. Модернизированная ракета Р-4 с повышенной помехозащищенностью. Разработан в ГосМКБ "Вымпел" и ОКБ "Молния". Главный конструктор – Матус Бисноват. Принят на вооружение в 1973 г. Максимальная дальность стрельбы – 25 км (по некоторым данным – 40 км). Стартовая масса – 475 кг. Длина ракеты – 5 м. Максимальный диаметр корпуса – 0,32 м. Размах крыла – 1,5 м. Масса БЧ – 50 кг. Комплексом вооружены истребители ТУ-128. Снят с вооружения.

Р-33

Авиационный ракетный комплекс с ракетой класса "воздух- воздух" большой дальности. Головная организация – московское ГосМКБ "Вымпел". Главный конструктор – Геннадий Соколовский. Принят на вооружение перехватчиков МИГ-31 в 1980 г.

Ракета имеет инерциальную систему наведения и полуактивную радиолокационную головку самонаведения на конечном участке полета. Обеспечивает перехват целей, летящих на высотах от 25 м до 28000 м со скоростью до 3,5М с превышением или принижением относительно носителя ракет до 10000 м. Возможно одновременное поражение до четырех целей. Радиолокационная ГСН разработана и выпускается Московским НИИ "Агат".
