Михаил Первов - Отечественное ракетное оружие

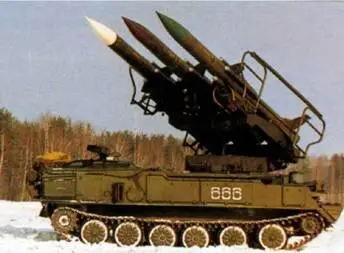

Самоходная ПУ "Куб" (фото из журнала "Военный Парад")

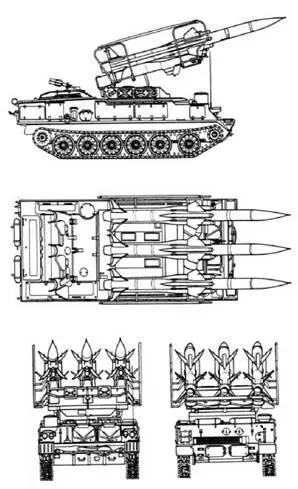

Сухопутный одноканальный мобильный зенитный ракетный комплекс 2К12. Название экспортного варианта – Квадрат. Предназначен для защиты сухопутных войск от воздушного нападения. Оснащен двухступенчатой управляемой ракетой. Разработчик комплекса – Научно-исследовательский институт приборостроения (НИИП, г. Жуковский). Главные конструкторы комплекса – Виктор Тихомиров, Юрий Фигуровский, Ардалион Растов. Разработчик ракеты – московское ГосМКБ "Вымпел". Главный конструктор ракеты – Иван Торопов. Самоходная ПУ с тремя направляющими для ракет разработана в ГосКБ компрессорного машиностроения и размещена на гусеничном шасси конструкции ОКБ-40 Мытищинского машзавода. Система управления ЗРК создана на основе авиационной РЛС "Изумруд", разработанной в НИИП. Твердотопливный ракетный заряд разработан в Федеральном центре двойных технологий. Разработка комплекса начата в 1958 г. Испытания проводились с 1965 г. по 1966 г. Принят на вооружение ПВО Сухопутных войск в 1967 г. Изготовление шасси осуществляется на Ульяновском механическом заводе, производство радиолокационных головок самонаведения – в НИИ "Агат", производство комплексов – в ПО "Марийский машиностроитель", производство ракет – на Долгопрудненском машиностроительном заводе.

В состав комплекса входят самоходная установка разведки и наведения (СУРН) 1С91, разработанная в НИИП; самоходная пусковая установка с тремя направляющими для ракет (СПУ) 2П25, разработанная в ГСКБ компрессорного машиностроения; ракеты 3М9, разработанные в ГосМКБ "Вымпел". Ракета оснащена стартовой ступенью с РДТТ и маршевой ступенью с прямоточным ВРД на твердом топливе. Дальность стрельбы – от 6 до 22 км. Высота поражения цели – от 100 м до 7 км. Максимальная скорость ракеты – 600 м/с. Стартовая масса ракеты – 630 кг. Длина – 5,8 м. Максимальный диаметр корпуса – 0,335 м. Масса БЧ – 57 кг. Скорость поражаемой цели – 600 м/с.

За время серийного производства с 1967 по 1983 гг. изготовлено более 500 комплексов различных модификаций. Комплексы "Квадрат" поставлен в 25 стран мира. Боевое применение получили в ходе арабо-израильского военного конфликта в 1971-1976 гг.

Сухопутный мобильный зенитный ракетный комплекс. Модернизация ЗРК "Куб". Предназначен для защиты сухопутных войск от воздушного нападения. Оснащен модернизированной двухступенчатой управляемой ракетой, имеющей увеличенные дальность и высоту стрельбы, а также уменьшенную минимальную высоту поражения цели. Разработчик комплекса – Научно-исследовательский институт приборостроения (НИИП, г. Жуковский). Главные конструкторы комплекса – Юрий Фигуровский, Ардалион Растов. Разработчик ракеты – московское ГосМКБ "Вымпел". Главный конструктор ракеты – Иван Торопов. Самоходная ПУ с тремя направляющими для ракет разработана в ГосКБ компрессорного машиностроения и размещена на гусеничном шасси конструкции ОКБ-40 Мытищинского машзавода. Твердотопливный ракетный заряд разработан в Федеральном центре двойных технологий. Разработка комплекса начата в 1967 г. Испытания проведены в 1972 г. Принят на вооружение ПВО СВ в 1973 г. Изготовление шасси осуществляется на Ульяновском механическом заводе, производство радиолокационных головок самонаведения – в НИИ "Агат", производство комплексов – в ПО "Марийский машиностроитель", производство ракет – на Долгопрудненском машиностроительном заводе. Ракета оснащена стартовой ступенью с РДТТ и маршевой ступенью с прямоточным ВРД на твердом топливе. Дальность стрельбы – от 4 до 23 км. Высота поражения цели – от 30 м до 8 км. Максимальная скорость ракеты – 600 м/с. Стартовая масса ракеты – 630 кг. Длина – 5,8 м. Максимальный диаметр корпуса – 0,335 м. Масса БЧ – 57 кг. Максимальная скорость поражаемой цели – 600 м/с.

Сухопутный мобильный зенитный ракетный комплекс. Модернизация ЗРК "Куб". Предназначен для защиты сухопутных войск от воздушного нападения. Оснащен модернизированной двухступенчатой управляемой ракетой, имеющей увеличенные дальность стрельбы и скорость полета, а также уменьшенную минимальную высоту поражения цели. Разработчик комплекса – Научно-исследовательский институт приборостроения (НИИП, г. Жуковский). Главные конструкторы комплекса – Юрий Фигуровский, Ардалион Растов. Разработчик ракеты – московское ГосМКБ "Вымпел". Главный конструктор ракеты – Иван Торопов. Самоходная ПУ с тремя направляющими для ракет разработана в ГосКБ компрессорного машиностроения и размещена на гусеничном шасси конструкции ОКБ-40 Мытищинского машзавода. Твердотопливный ракетный заряд разработан в Федеральном центре двойных технологий. Разработка комплекса начата в 1974 г. Испытания проведены в 1976 г. Комплекс принят на вооружение ПВО СВ в 1976 г. Изготовление шасси осуществляется на Ульяновском механическом заводе, производство радиолокационных головок самонаведения – в НИИ "Агат", производство комплексов – в ПО "Марийский машиностроитель, производство ракет – на Долгопрудненском машиностроительном заводе. Ракета оснащена стартовой ступенью с РДТТ и маршевой ступенью с прямоточным ВРД на твердом топливе. Дальность стрельбы – от 4 до 25 км. Высота поражения цели – от 20 м до 8 км. Максимальная скорость ракеты – 700 м/с. Стартовая масса ракеты – 630 кг. Длина – 5,8 м. Максимальный диаметр корпуса – 0,335 м. Масса БЧ – 57 кг.

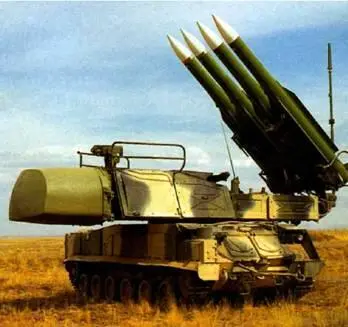

Самоходнаяустановка ЗРК "Бук" (фото из журнала "Военный Парад")

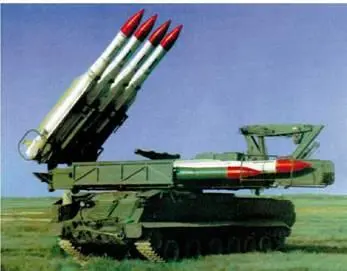

Самоходная огневая установка ЗРК "Бук-М1" (фото из журнала "Военный Парад")

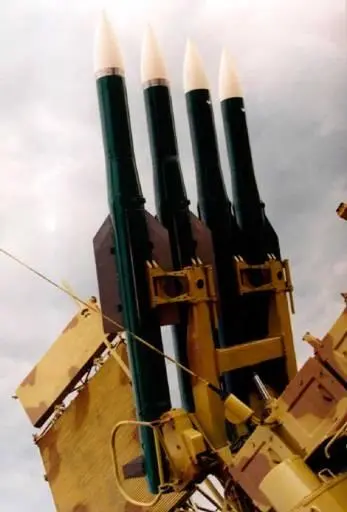

Ракеты 9М38М2 ЗРК "Бук-М2" (фото В.Друшлякова)

Сухопутный мобильный зенитный ракетный комплекс "Куб- М4" для армейского (корпусного) и дивизионного звена Сухопутных войск, усиленный средствами ЗРК "Бук-1". Оснащен одноступенчатой твердотопливной управляемой ракетой. В составе комплекса использована самоходная огневая установка (СОУ) 9А38 от ЗРК "Куб-М3" с тремя ракетами 3М9М3 и СОУ 9А310 от ЗРК "Бук-1" с четырьмя новыми ракетами 9М38. ПУ размещена на гусеничном шасси, разработанном в ОКБ-40 Мытищинского машзавода. Твердотопливный ракетный заряд разработан в Федеральном центре двойных технологий. Разработчик комплекса – Научно-исследо-вательский институт приборостроения (НИИП, г. Жуковский). Главный конструктор комплекса – Ардалион Растов. Разработчик ракеты – МКБ "Новатор", г. Екатеринбург. Главный конструктор ракеты – Лев Люльев. Разработка начата в 1972 г. Испытания проведены в 1975 – 1976 гг. Принят на вооружение ПВО Сухопутных войск под названием "Куб-М4" в 1978 г. Изготовление шасси осуществляется на Ульяновском механическом заводе, производство радиолокационных головок самонаведения – в НИИ "Агат", производство комплексов – в ПО "Марийский машиностроитель, производство ракет – на Долгопрудненском машиностроительном заводе. Основные тактико – технические характеристики СОУ 9А310 от ЗРК "Бук-1" с ракетами 9М38. Максимальная дальность стрельбы – 30 км. Высота поражения цели – от 25 м до 20 км. Скорость поражаемой цели – до 800 м/с. Скорость полета ракеты – 850 м/с. Стартовая масса ракеты – 685 кг. Длина – 5,55 м. Максимальный диаметр корпуса – 0,4 м. Масса БЧ – 70 кг.
