Михаил Первов - Отечественное ракетное оружие

Комплексы "Стрела-1" и "Стрела-1М" поставлялись в страны Варшавского договора, Югославию, Ирак, Сирию, Северный Йемен, Индию, Вьетнам, Алжир, Анголу, Бенин, Египет, Гвинею, Ливию, Мадагаскар, Мали, Мавританию, Мозамбик, Никарагуа, на Кубу.

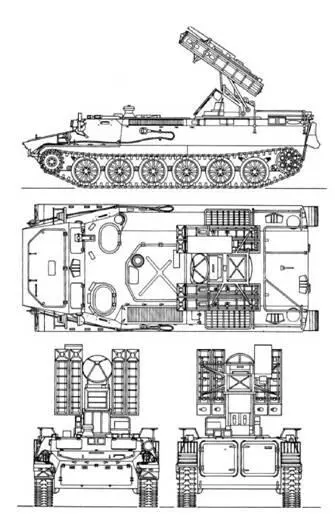

Самоходный зенитный ракетный комплекс с твердотопливной малогабаритной управляемой ракетой 9М37. Предназначен для прикрытия мотострелкового (танкового) полка от низколетящих самолетов и вертолетов. Разработан в ОКБ-16 (ныне – КБ точного машиностроения имени А.Э.Нудельмана). Главный конструктор – Александр Нудельман. ПУ из четырех ракет размещена на гусеничном тягаче Харьковского тракторного завода МТ-ЛБ (МТ-ЛБу). Четыре ракеты боезапаса размещены в корпусе тягача. Тепловая ГСН разработана в ЦКБ "Геофизика". Ракета защищена от оптических помех. Разработка комплекса начата в 1969 г. Испытания проведены с 1973 по 1974 гг. Принят на вооружение ПВО СВ в 1976 г. Серийное производство комплексов "Стрела-10" всех модификаций освоено Саратовским агрегатным заводом, производство ракет -Ковровским механическим заводом. Дальность стрельбы – от 800 м до 5 км. Высота поражения целей – от 25 м до 3,5 км. Максимальная скорость поражаемой цели при стрельбе навстречу – 415 м/с, вдогон – 310 м/с. Стартовая масса ракеты – 40 кг. Масса БЧ – 3 кг.

ЗРК "Стрела-10М3" (фото В.Друшлякова)

Модернизированный самоходный зенитный ракетный комплекс с твердотопливной малогабаритной управляемой ракетой 9М37М. Предназначен для прикрытия мотострелкового (танкового) полка от низколетящих самолетов и вертолетов. Разработан в ОКБ-16 (ныне – КБ точного машиностроения имени А.Э.Нудельмана). Главный конструктор – Александр Нудельман. ПУ из четырех ракет размещена на гусеничном тягаче Харьковского тракторного завода МТ-ЛБ (МТ-ЛБу). Четыре ракеты боезапаса размещены в корпусе тягача. Тепловая ГСН разработана в ЦКБ "Геофизика". Улучшена защита ракеты от оптических помех. Испытания проведены с 1978 г. Принят на вооружение ПВО СВ в 1979 г. Серийное производство комплексов "Стрела-10" всех модификаций освоено Саратовским агрегатным заводом, производство ракет – Ковровским механическим заводом.

Дальность стрельбы – от 800 м до 5 км. Высота поражения целей – от 25 м до 3,5 км. Максимальная скорость поражаемой цели при стрельбе навстречу – 415 м/с, вдогон – 310 м/с. Стартовая масса ракеты – 40 кг. Масса БЧ – 3 кг.

Модернизированный самоходный зенитный ракетный комплекс с твердотопливной малогабаритной управляемой ракетой 9М37М. Предназначен для прикрытия мотострелкового (танкового) полка от низколетящих самолетов и вертолетов. Разработан в ОКБ-16 (ныне – КБ точного машиностроения имени А.Э.Нудельмана). Главный конструктор – Александр Нудельман. ПУ из четырех ракет размещена на гусеничном тягаче Харьковского тракторного завода МТ-ЛБ (МТ-ЛБу). Четыре ракеты боезапаса размещены в корпусе тягача. Тепловая ГСН разработана в ЦКБ "Геофизика". Разработана система автоматического наведения ПУ на цель. Разработка начата в 1978 г. Испытания проведены с 1980 г. Принят на вооружение ПВО СВ в 1981 г. Серийное производство комплексов "Стрела-10" всех модификаций освоено Саратовским агрегатным заводом, производство ракет – Ковровским механическим заводом.

Дальность стрельбы – от 800 м до 5 км. Высота поражения целей – от 25 м до 3,5 км. Максимальная скорость поражаемой цели при стрельбе навстречу – 415 м/с, вдогон – 310 м/с. Стартовая масса ракеты – 40 кг. Масса БЧ – 3 кг.

Модернизированный самоходный зенитный ракетный комплекс с новой твердотопливной малогабаритной управляемой ракетой 9М333. Название комплекса в период разработки – "Китобой". Предназначен для прикрытия мотострелкового (танкового) полка от низколетящих самолетов и вертолетов. Разработан в ОКБ-16 (ныне – КБ точного машиностроения имени А.Э.Нудельмана). Главный конструктор – Александр Нудельман. ПУ из 4-х ракет в ТПК размещена на гусеничном тягаче МТ-ЛБ. Четыре ракеты боезапаса размещены в корпусе тягача. Тепловая ГСН разработана в ЦКБ "Геофизика". Комплекс обеспечивает стрельбу по всем типам низколетящих воздушных целей, имеет увеличенную зону поражения и улучшенную помехозащищенность. Разработка начата в 1983 г. Испытания проведены в 1986 г. Принят на вооружение ПВО СВ в 1989 г. Серийное производство комплексов "Стрела-10" всех модификаций освоено Саратовским агрегатным заводом, производство ракет – Ковровским механическим заводом. Дальность поражения цели – от 800 м до 5 км. Высота поражения цели – от 10 м до 3,5 км. Максимальная скорость поражаемой цели при стрельбе навстречу – 415 м/с, вдогон – 310 м/с. Стартовая масса ракеты – 42 кг. Масса БЧ – 5 кг. Находится на вооружении.

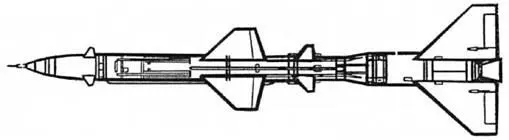

В-753

Опытный морской зенитный ракетный комплекс М-2 с двухступенчатой управляемой ракетой, оснащенной маршевым ЖРД и стартовым РДТТ. Создан на основе сухопутного ЗРК С-75. Разработчик комплекса – ЦКБ "Алмаз". Главный конструктор – Александр Расплетин. Разработчик ракеты В-753 – МКБ "Факел". Главный конструктор ракеты – Петр Грушин. Принят в опытную эксплуатацию ВМФ в 1957 г.

ПУ СМ-64 для двух ракет разработано в КБ-1 ЦКБ-34 под руководством Евгения Рудяка. Максимальная дальность стрельбы – 30 км. Максимальная высота поражения цели – 22 км. Максимальная скорость ракеты – 3,5М. Стартовая масса ракеты – 2,287 т. Длина ракеты – 10,8 м. Максимальный диаметр корпуса – 0,5 м.

В 1957 г. установлен на единственном крейсере проекта 70Э "Дзержинский". На вооружение не принимался.

МЗРК "Волна" (фото из книги "Ракеты над морем")

В-753

Морской одноканапьный зенитно-ракетный комплекс ближнего действия М-1 с двухступенчатой управляемой ракетой, оснащенной маршевыми РДТТ. Первый отечественный морской ЗРК, разработанный специально для ВМФ и принятый на вооружение. Разработчик комплекса – НПО "Альтаир". Главный конструктор – Игорь Игнатьев. Разработчик пусковой установки – ЦКБ-7 завода "Арсенал". Главный конструктор – Петр Тюрин. Разработчик ракеты В-600 (4К90) – МКБ "Факел". Главный конструктор – Петр Грушин. Разработка начата в 1956 г. Испытания проходили с 1959 г. по 1961 г. Принят на вооружение ВМФ в 1962 г.
