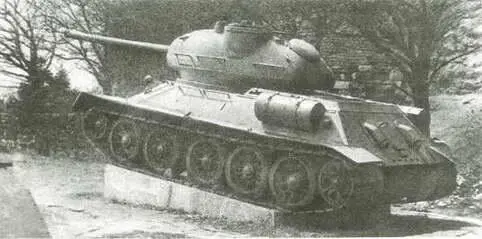

«Возило А» – югославская тридцатьчетверка

И после окончания второй мировой тридцатьчетверка долго оставалась на вооружении Советской Армии и армий дружественных стран. Она состоит еще в вооруженных силах Румынии, Кипрской Республики и некоторых африканских стран. Воюют в бывшей Югославии.

Остававшиеся на службе были модернизированы и назывались Т-34-85 образца 1960 года. При этом были внесены изменения в устройство двигателя, получившего обозначение В-34-М11, установлены два воздухоочистителя с эжекционным отсосом пыли, введен подогреватель в систему охлаждения и смазки двигателя, поставлен более мощный электрогенератор. Механик-водитель для вождения машины ночью получил инфракрасный прибор наблюдения БВН. Радиостанцию 9P заменили на 10-РТ26Э. И, наконец, на корме установили две дымовые шашки БДШ. Скорость танка достигла 60 км/ч, остальные характеристики остались прежними.

В 1969 году танки были еще раз модернизированы: они получили более современные приборы ночного видения и новую радиостанцию P-123.

В конце 40-х годов в Польше, а затем и в Чехословакии решили наладить производство Т-34. Советский Союз предоставил техническую документацию, технологию и помощь специалистов. Первые серийные танки польского производства поступили в войска в 1951 году, Конструкция их была улучшена в соответствии с требованиями времени, через 2 года их модернизировали, назвав первую и вторую модификации Т-34-851 иТ-34-85М2. Выпускали их 5 лет.

Танки польского производства получили другую башню. Двигатель, приспособленный для работы на разных сортах топлива, имел подогреватель для облегчения запуска зимой, механизмы, облегчающие управление. Дополнительные баки позволили увеличить запас хода до 650 км. Поляки внедрили новую радиостанцию 10 РТ-26Э, переговорное устройство, приборы наблюдения командира и ночного видения механика-водителя, увеличили скорость вращения башни до 25° – 30° в секунду. Боекомплект – 55 выстрелов – размещен по-другому. Экипаж благодаря новой системе наводки и заряжания лобового пулемета сократился до четырех человек. Танк получил оборудование для преодоления водных преград по дну.

Некоторые отличия, например, в форме башни, дополнительных баках, имели чехословацкие Т-34. Лицензию на их строительство (а также СУ-100 на их базе) в 1949 году получил завод ЧКД в Праге. Выпуск танков начался в 1951 году и продолжался до перехода на Т-54 в 1956 году.

А теперь кратко рассмотрим устройство танка Т-34-85.

«Средний танк Т-34-85 – боевая гусеничная машина с вращающейся башней, обеспечивающей круговой обстрел из пушки и спаренного с ней пулемета («Руководство по материальной части и эксплуатации танка Т-34»), он сконструирован в соответствии с так называемой классической компоновкой, то есть боевым отделением и башней впереди, моторно-трансмиссионное с ведущим колесом – сзади. Т-34 в определенной степени унаследовал от БТ общую компоновку, ходовую часть и детали подвески.

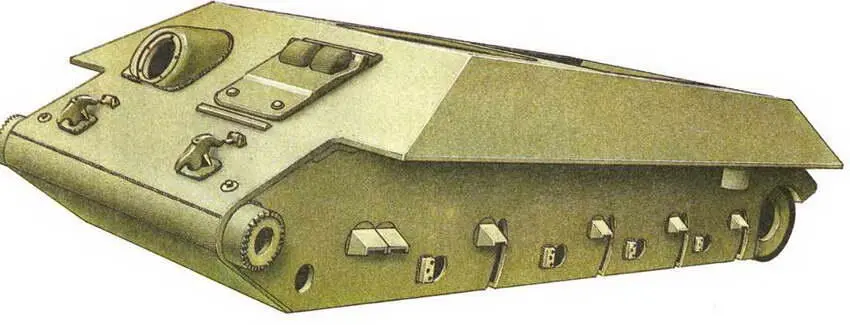

Корпус танка Т-34-76

Основные части – корпус и башня, вооружение, силовая установка и передача, электрооборудование и средства связи. Корпус сварен из катаных броневых плит, только верхний кормовой лист крепился болтами к угольникам бортовых и нижнего кормового листов брони. В верхнем лобовом листе, установленном под углом 30° к горизонту, слева имеется люк механика-водителя, а справа шаровая установка пулемета. Верхние бортовые листы корпуса установлены с наклоном 49°, нижние – вертикально; в каждом 4 отверстия для осей балансиров опорных катков, одно – для кронштейна оси балансира переднего опорного катка и 4 выреза для цапф балансиров 2 – 5-го катков.

Днище состояло из 2 или 4 (в зависимости от изготовителя) листов, сваренных встык с накладками. Впереди справа перед сиденьем пулеметчика люк для аварийного выхода.

Внутри корпус имеет 4 отделения: спереди управления, в котором помещаются механик-водитель и стрелок-пулеметчик, рычаги и -педали приводов управления, контрольно-измерительные приборы и пр. За ним находится боевое, с башней, в которой размещаются остальные части экипажа – командир, наводчик и заряжающий. Съемная броневая перегородка отделяла боевое от отделения силовой установки (СУ). В корме за перегородкой находится отделение силовой передачи, в котором размещены главный фрикцион, бортовые фрикционы с тормозами и бортовые передачи, электростартер, два топливных бака и два воздухоочистителя.

Основным вооружением танка является 85-мм полуавтоматическая пушка ЗИС-С-53 образца 1944 года с вертикальным клиновым затвором, установленным во вращающейся на 360° башне со спаренным пулеметом. В вертикальной плоскости углы их обстрела составляли от -5° до +22°, непоражаемое (мертвое) пространство для пушки и спаренного пулемета составляет 23 м. Высота линии огня пушки 202 см. Лобовой пулемет имел горизонтальный угол обстрела по 12° влево и вправо, угол снижения 6° (мертвое пространство – 13 м) и возвышения 16°. Опытный экипаж делал из пушки'7- 8 прицельных выстрелов в минуту. С помощью телескопического прицела ТШ-16 можно было вести огонь прямой наводкой на расстояние 3800 м, а при помощи бокового уровня и угломерного круга непрямой наводкой (с закрытых позиций) -на дальность 13 600 м. Дальность прямого выстрела при высоте цели 2 м бронебойным снарядом составляет 900 м, Вращение башни осуществляется механизмом поворота с ручным и электрическим приводами с максимальным временем поворота – 25 – 30 с, В боекомплекте из 60 выстрелов 39 были с осколочно-фугасной гранатой, 15 – с бронебойно-трассирующим и 6 – с подкалиберным бронебойно-трассирующим снарядами. К пулеметам имелся 31 магазин по 63 патрона, Вооружение танкистов дополняли пистолеты, ППШ и 20 гранат Ф-1.

На крыше башни установлены 3 зеркальных перископических прибора наблюдения МК-4: у командира (на неоткидывающейся части крыши командирской башенки), наводчика и заряжающего. Командирская башенка литая, с вращающейся на шарикоподшипниках крышкой с откидным люком. В' ее стенках прорезаны 5 горизонтальных смотровых щелей, прикрытых стеклоблоками.

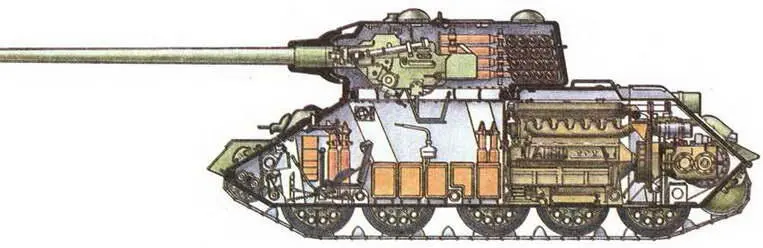

Разрез танка Т-34-85

Силовая передача – это набор агрегатов, предназначенных для передачи крутящего момента от коленчатого вала двигателя к ведущим колесам. Главный фрикцион (ГФ) осуществляет главную передачу нагрузки на двигатель при трогании танка с места, при резком изменении числа оборотов коленчатого вала двигателя, при резком изменении скорости. Он же отключает двигатель от КП при переключении скоростей. ГФ представлял собой многодисковую (по 11 ведущих и ведомых дисков), включающуюся муфту сухого трения стали по стали. Зубчатой муфтой соединяется с механической трехходовой пятискоростной коробкой передач с пятью передачами вперед и одной – назад. Для отключения ведущего колеса гусеницы от главного вала коробки передач (при повороте машины) служили бортовые фрикционы сухого трения, установленные на концах главного вала. И, наконец, между бортовыми фрикционами и ведущими колесами располагаются бортовые передачи, состоящие из пары цилиндрических шестерен. Они увеличивают тяговое усилие на ведущем колесе, позволяя снизить число его оборотов и тем самым повысить на нем крутящий момент.
