В отличие от этого невероятного события история пуска ракеты «Викинг» № 7 выглядит просто скучно. Стендовое испытание состоялось 31 июля 1951 года, а 7 августа при пуске ракета достигла максимальной высоты в 219 км, рекордной не только для «Викинга», но и для всех жидкостных ракет того времени.

Ракета «Викинг» № 8 несколько отличалась от предшествующих ракет этого типа. Она имела диаметр 115 см и была короче (см. рис. 47). Кроме того, ее масса была распределена лучше, чем в первых ракетах «Викинг». Вследствие увеличения диаметра хвостового отсека бачок для перекиси водорода уже не нужно было обвивать вокруг турбины. Далее, подготовленный к запуску «Викинг» № 8, равно как и другие последующие ракеты этого типа, опирался при установке на стартовый стол не на перья стабилизатора, а на свое основание, и для его крепления требовалось всего лишь два ветровых болта.

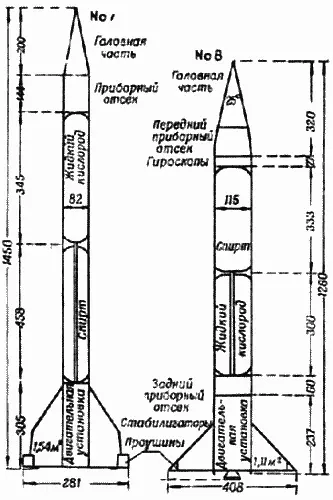

Рис. 47. Ракеты «Викинг» № 7 и 8.

Весовые характеристики ракеты «Викинг» № 8 даны в момент взлета

17 мая 1952 года ракета № 8 прибыла на железнодорожную станцию Оро Гранде, обслуживающую испытательный полигон Уайт Сэндз. 6 июня все было готово для проведения наземных испытаний при половинной заправке топливом. Двигатель запустился хорошо, однако через несколько секунд ракета начала раскачиваться. Через 13 секунд она внезапно отделилась от стенда и взлетела. Поскольку это были только наземные испытания, приборы для наблюдения за полетом оказались неподготовленными. В связи с этим никто не знал, где находится ракета, и команда об отсечке двигателя была послана лишь через 60 секунд. Минуту спустя уже на нисходящей ветви траектории ракета взорвалась, распавшись на куски на высоте 1,6 км. Максимальная высота этого полета составила около 6,5 км.

Со следующей ракетой (№ 9) было вообще очень много хлопот. При пробном запуске у нее вышла из строя система управления и поломались клапанные пружины. Затем дал трещину масляный резервуар пневмогидравлической системы. После того как все, казалось, было отремонтировано, сломался один из измерительных приборов. 15 декабря 1952 года ракета № 9 была наконец запущена и поднялась на 217 км. Телеметрические наблюдения показали, что к концу работы двигателя в баке еще оставалось более 225 кг жидкого кислорода, тогда как горючее оказалось израсходованным полностью.

25 мая 1953 года на Оро Гранде прибыл «Викинг» № 10, а 18 июня он уже прошел наземные испытания. Запуск его был назначен на 30 июня. Однако в этот день совершенно неожиданно испортился радиолокатор, и ракету, которая была спрессована и полностью заправлена, пришлось «выдерживать» на пусковом столе, в результате чего испарилось очень много кислорода. Пока пополняли запас кислорода, было решено использовать другой радиолокатор, правда, не столь чувствительный, но зато более надежный. Пусковой тумблер был включен только в 12 часов 20 минут дня. Тут же из турбины повалили клубы черного дыма, затем двигатель взорвался, и хвостовая часть ракеты разлетелась на куски. Пожар был потушен с помощью четырех брандспойтов, установленных вокруг пускового стола.

Много времени спустя, 7 мая 1954 года, ракету «Викинг» № 10 все же удалось запустить, и она набрала высоту 219 км Зато 24 мая, всего лишь 17 дней спустя, «Викинг» № 11 взлетел на высоту 254 км, что явилось новым рекордом. «Викинг» № 12 был запущен 4 февраля 1955 года, но не мог подняться выше 231 км.

Наряду с ракетами «Викинг» на полигоне Уайт Сэндз испытывались и другие ракеты. Одной из них была «Консолилейтед Валти» 774 — ракета, очень похожая на «Фау-2», но имевшая несколько меньшие размеры (9,75 м) и трехперый стабилизатор, выполненный в виде коробчатого змея. Она в основном предназначалась для тренировочных занятий стартовых расчетов и для опробования систем питания и наведения, но могла быть использована и для исследования верхних слоев атмосферы, поскольку ее потенциальный потолок составлял 160 км. Впервые она была запущена летом 1948 года.

Другим образцом была небольшая ракета «Нэйтив» [34] Название образовано из первых букв выражения «North American Test Instrument Vehicle», что означает «Североамериканская опытная инструментальная система». (Прим. авт.) , изготовленная фирмой «Норт Америкен». Ее диаметр составлял 46 см, а высота 505 см; стартовый вес ракеты равнялся 560 кг. При пуске с вышки с помощью ускорителя на твердом топливе она могла подняться на высоту 15 км.

Кроме того, по «проекту Гермес» была разработана ракета под названием «Гермес» А-1. Внешне она в точности повторяла немецкую ракету «Вассерфаль», однако двигательная установка ракеты была существенно видоизменена. До настоящего времени о ракете «Гермес» А-1 опубликовано очень мало сведений, хотя известно, что летные испытания ракеты проходили «с переменным успехом» [35] Более подробные данные о ракете «Гермес» А-1 приведены в книге Бургес Э. Управляемое реактивное оружие. Изд-во иностранной литературы, М. 1958, стр. 260—262. (Прим. ред.) .

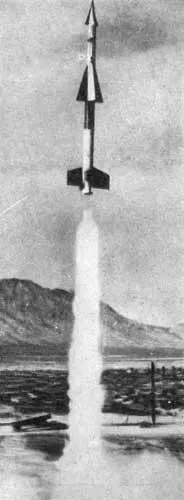

Испытательный управляемый снаряд «Гермес» А-1 (№4) через 1,5 секунды после запуска (8 февраля 1951 года)

Осенью 1947 года в Уайт Сэндз появилась еще одна новая ракета — «Аэроби» (рис. 48). Начало ее созданию было положено в лаборатории прикладной физики Университета Джона Гопкинса. Работу финансировало артиллерийско-техническое управление ВМС США, непосредственно конструирование осуществлялось фирмой «Аэроджет» и «Дуглас Эркрафт». В ракете была использована компоновочная схема ракеты «ВАК-Капрал», то есть схема жидкостной ракеты со стабилизаторами и стартовым ускорителем на твердом топливе, но без системы наведения. Ракета «Аэроби» имела длину около 5,8 м и диаметр 381 мм.

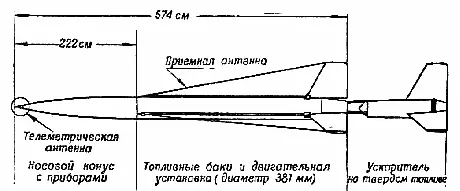

Рис. 48. Схема высотной исследовательской ракеты «Аэроби»

Так же, как и в ракете «ВАК-Капрал», здесь применялись в качестве топливных компонентов анилин с примесью фурфурилового спирта и красная дымящая азотная кислота. Подача топлива в двигатель осуществлялась под давлением с помощью наддува баков гелием. Охлаждался двигатель за счет циркуляции топлива в рубашке камеры сгорания и сопла. Ускоритель длиной 1,8 м разгонял ракету до скорости 305 м/сек и затем сбрасывался, после чего вступал в действие маршевый двигатель, работавший на жидком топливе в течение 34 секунд. В момент прекращения работы двигателя ракета имела скорость 1250 м/сек и поднималась на высоту порядка 29 км, если траектория полета приближалась к вертикальной. Максимальная высота подъема ракеты при полезной нагрузке в 68 кг обычно составляла около 115 км. Вес полезной нагрузки колебался от 45 до 113 кг. Показания бортовых приборов ракеты передавались частично с помощью телеметрической системы, частично снимались после спасения приборного (носового) отсека.
