Вилли Лей - Ракеты и полеты в космос

Если провести прямую линию от мыса Канаверал в юго-восточном направлении, она пройдет через острова Большой Багама (около 320 км от стартовых позиций). Большой Абако (440 км), Эльютера (560 км), Кэт (640 км), а затем уйдет на многие тысячи километров в открытый океан. Не считая восточной оконечности Южной Америки, ближайшей землей по направлению запуска ракет является берег Юго-Западной Африки (рис. 49).

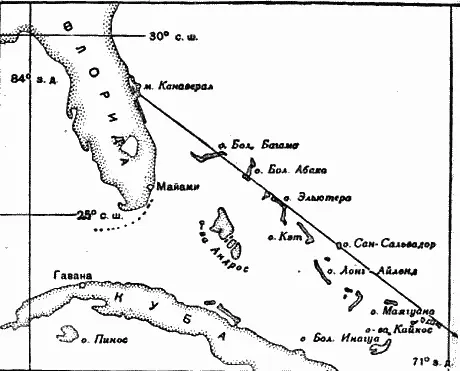

Рис. 49. Флоридский испытательный полигон

Однако для первых испытаний, проводившихся на мысе Канаверал по «проекту Бампер», надобности в пунктах наблюдения на Багамских островах не возникло. Ракеты запускались на сравнительно небольшую дальность. Основной целью этих запусков был вывод ракеты «ВАК-Капрал», на максимально пологую траекторию (рис. 50).

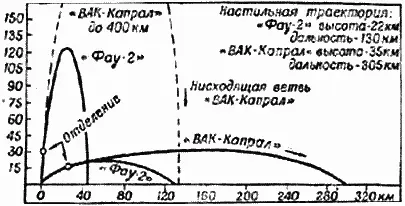

Рис. 50. Типичные траектории полета ракет, запускавшихся по «проекту Бампер»

Новый испытательный полигон был настолько несовершенным, что долгое время самые простейшие и обычные на полигоне в Уайт Сэндз работы, например перевозка ракет из хранилища на стартовую позицию, представляли собой настоящие проблемы.

Первый пуск ракеты с мыса Канаверал был намечен на 19 июля 1950 года. С самого утра неудача следовала за неудачей. Пока ракеты готовили к пуску, над морем патрулировали шесть самолетов, предупреждавших корабли и суда о возможной опасности. За несколько минут до пуска один из этих самолетов вдруг сделал вынужденную посадку. В результате кнопка пуска ракеты не была нажата своевременно, и, поскольку весь график оказался нарушенным, испытание пришлось отложить на несколько часов. Все приготовления были проделаны еще раз, но в назначенный срок вышла из строя часть электронного оборудования. Временный ремонт вызвал еще одну задержку. Наконец все было готово. Точно по расписанию сработало пиротехническое запальное устройство, приводя в действие двигатель предварительной ступени ракеты. Раздалась команда «Основная ступень, огонь!» Но ракета не поднималась. Тогда полковник Тернер, приехавший во Флориду с полигона Уайт Сэндз, решил, что отказал один из клапанов, и приказал произвести отсечку двигателя предварительной ступени. В этот день пуск не состоялся.

24 июля испытание повторили со второй ракетой. На этот раз все шло отлично: ракета поднялась, как было намечено, и быстро исчезла в тонкой пелене перистых облаков. Достигнув высоты 16км, она начала выходить на наклонный участок траектории, чтобы продолжить полет в горизонтальной плоскости. В это же время ракета «ВАК-Капрал» отделилась от первой ступени, которая медленно снизилась и была подорвана на высоте 5км. Обломки «Фау-2» упали в море на расстоянии примерно 80км от стартовой позиции. Ракета «ВАК-Капрал», слишком маленькая для того, чтобы нести на себе приборы и подрывной заряд, упала в море в 320км от мыса Канаверал.

Долгий опыт чтения лекций о ракетах привел меня к мысли о том, что в пусках ракет по «проекту Бампер» имеется одна особенность, на первый взгляд кажущаяся несколько странной. Почему двигатель ракеты «ВАК-Капрал» запускался на высоте всего лишь около 32км, то есть сразу же по окончании работы двигателя ракеты «Фау-2»? Почему это не делалось, скажем, тогда, когда ракета «Фау-2» поднималась на максимальную высоту порядка 130км? Оказывается, все дело заключалось в том, что ракета «ВАК-Капрал» никогда не запускалась без ускорителя, да она и не могла бы стартовать сама без посторонней помощи. Поэтому, если бы она была запущена в точке максимального подъема первой ступени («Фау-2»), она прибавила бы к максимальной высоте ракеты «Фау-2» (130—160) всего лишь 40—50км. Причина же того, что ракета «ВАК-Капрал» в качестве второй ступени поднялась на высоту 402км, заключалась в ее отрыве от первой ступени не тогда, когда последняя достигла максимальной высоты, а когда она двигалась с максимальной скоростью.

Почему?

Для ответа на этот вопрос нам придется несколько углубиться в область теории. Начнем хотя бы с того, что было известно в виде закона Тартальи на протяжении ряда столетий. В 1540 году итальянский математик и специалист в области фортификации Никколо Тарталья, которому приписывают честь изобретения артиллерийского угломера-квадранта, открыл закон, устанавливавший определенное соотношение между дальностью стрельбы и высотой траектории орудия. Он утверждал, что максимальная дальность полета снаряда достигается при стрельбе под углом 45° и что если высота траектории составит при этом 1000м, то снаряд пролетит 2000м.

Это простое соотношение в действительности несколько нарушается из-за сопротивления воздуха, но почти полностью сохраняет свою силу в двух случаях: при малой дальности стрельбы очень тяжелым снарядом, похожим на литые пушечные ядра времен Тартальи, и при сверхбольшой дальности стрельбы, когда почти весь полет снаряд совершает в среде, близкой по условиям к вакууму. Об этом говорят характеристики ракеты «Фау-2», максимальная высота подъема которой равнялась 160км, а наибольшая горизонтальная дальность при высоте траектории около 80км составляла примерно 320км.

Никколо Тарталья установил это соотношение опытным путем; он не мог объяснить, почему, в частности, угол возвышения в 45° обусловливает максимальную дальность стрельбы. В наше время это явление объясняется очень просто. Дальность полета снаряда в безвоздушном пространстве(Х) определяется по формуле:

где n 0- начальная скорость снаряда, или скорость в конце активного участка траектории; Q 0- угол возвышения, или угол наклона траектории в конце активного участка.Очевидно, sin 2Q 0имеет наибольшее значение при Q 0= 45. Максимальное значение высоты траектории в безвоздушном пространстве (Ym) выражается формулой:

а для вертикального выстрела:

Для ракет высота траектории ( Y m)должна определяться от точки в конце активного участка траектории. Тогда суммарная высота траектории ракеты составит:

Y=Y m+Y k

где Y k — высота в конце активного участка траектории. Высота траектории, соответствующая максимальной дальности полета ( Y 45°), может быть вычислена по формуле:
