В. Котельников - Ближние разведчики, корректировщики и штурмовики 1939-1945

Основные серийные модификации:

— CW-22A, первый серийный вариант с мотором R-975-E3;

— CW-22B с измененным шасси:

— CW-22N (SNC-1) с мотором R-975- 28 и увеличенным фонарем кабины, учебно-тренировочный вариант для американской морской авиации.

Curtiss-Wright CW-22B Falcon II

Голландские машины в январе — феврале 1942 г. приняли участие в боях на о. Ява и были все уничтожены японцами на земле и в воздухе. Часть техники, не успевшая прибыть в Ост-Индию, была реквизирована ВВС США и использована американцами на базах в Австралии с апреля 1942 г. как учебные, связные и ближние разведчики. SNC-1 американской морской авиации служили только как учебно-тренировочные.

SNC-1 сняли с вооружения в США в 1946 г.

Размах: 10,66 м

Длина: 8,22 м

Моторы, количество х мощность: 1x420 л.с.

Взлетная масса, максимальная: 1451 кг

Максимальная скорость: 346 км/ч

Практический потолок: 6645 м

Дальность: 835 км

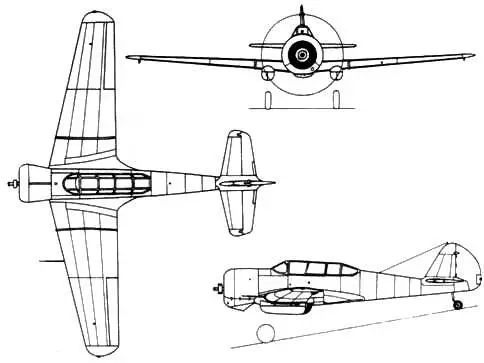

Учебно-тренировочный самолет SNC-1 (CW-22N)

Ближний разведчик. Одномоторный цельнометаллический моноплан-парасоль с неубирающимся шасси.

Спроектирован в КБ фирмы «Дуглас эйркрафт» под руководством Д. Дугласа.

Опытный экземпляр разведчика ХО-46 проходил испытания в октябре 1934 г. Серийное производство наладили в мае 1936 г. на заводе «Дуглас» в Санта-Монике. Всего было построено 90 серийных 0-46А. Выпуск этих самолетов прекратили в апреле 1937 г.

Двигатель R-1525-7. Экипаж самолета- 2 чел. Вооружение 2x7,62, бомбовой нагрузки нет.

0-46А поступили в части Авиационного корпуса армии США летом 1936 г. Базировались они в основном в самих США. Одна эскадрилья размещалась на Филиппинах. Там в декабре 1941 г. самолеты попали под удар японской авиации. Уцелевшие разведчики участвовали в обороне островов до января 1942 г. Машины на территории США с конца 1942 г. передавались Национальной гвардии, где применялись до января 1946 г.

Douglas 0-46А

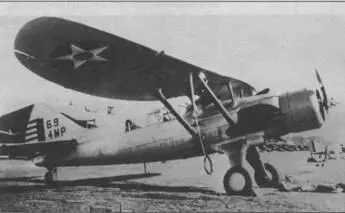

0-46А из 4-й смешанной авиагруппы, Филиппины, 1941 г.

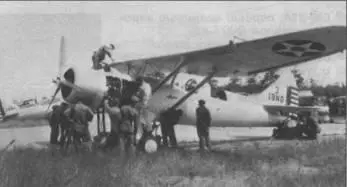

0-46А из 119-й эскадрильи ближней разведки, Национальная гвардия штата Нью-Джерси

Размах: 13,94 м

Длина: 10,54 м

Моторы, количество х мощность: 1x725 л.с.

Взлетная масса, максимальная: 3011 кг

Максимальная скорость: 322 км/ч

Практический потолок: 7360 м

Дальность: 700 км

North American 0-47В

Разведчик-корректировщик. Одномоторный цельнометаллический свободнонесущий моноплан с убирающимся шасси. Создан в КБ фирмы «Дженерал авиэйшн менюфэкчуринг» (позднее «Норт Америкэн авиэйшн») под руководством Дж. Кинделбергера и Дж. Этвуда.

Опытный образец самолета GA-15 вышел на испытания в 1935 г. Серийное производство было организовано в 1937 г. на заводе «Норт Америкэн авиэйшн» в Инглвуде. Всего выпущено 239 экз. Постройка самолетов этого типа прекращена в 1 939 г.

Двигатель R-1820. Экипаж самолета- 3 чел. Вооружение 2x7,62.

— O-47 состоял на вооружении только в США — с 1938 г. Выпускались две основные модификации:

— О-47A (NA-25) с мотором R-1820-49;

— О-47В (NA-51) с мотором R-1820-57.

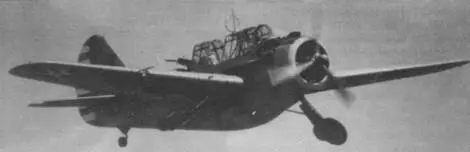

0-47А убирает шасси после взлета

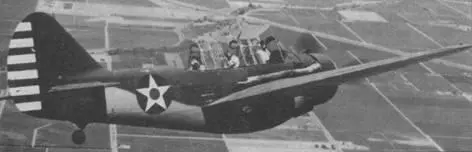

Этот 0-47В отреставрирован и до нашего времени летает в США

В декабре 1941 г. разведчики 0-47 уже постепенно начали сниматься с вооружения, но еще имелись как в самих США, так и на базах в зоне Панамского канала. После начала войны самолеты были привлечены к противолодочному патрулированию у побережья. В январе 1942 г. 0-47, доставленные в Северную Австралию, начали вести разведку в близлежащих районах. С конца 1942 г. машины этого типа переводили на роль самолетов связи или передавали Национальной гвардии на территории США.

Размах: 14,21 м

Длина: 10,38 м

Моторы, количество х мощность: 1x975 м

Взлетная масса, максимальная: 3460 м

Максимальная скорость: 354 км/ч

Практический потолок: 7100 м

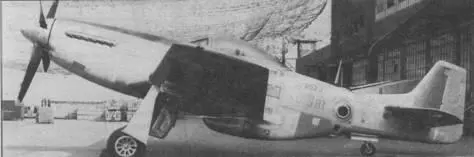

F-6D стоит под маскировочной сетью. Хорошо видно расположение фотоаппаратов в задней части фюзеляжа

Разведывательный вариант одноместного истребителя Р-51 «Мустанг». Одномоторный цельнометаллический свободнонесущий моноплан с убирающимся шасси. Создан в КБ фирмы «Норт Америкэн авиэйшн» под руководством Р. Райса. Опытный экземпляр истребителя NA-73 совершил первый полет 26 октября 1940 г. С июня 1941 г. самолет строился серийно в США, а с весны 1945 г. — в Австралии.

«Мустанги» состояли на вооружении ВВС Великобритании с февраля 1942 г., США — с февраля 1943 г., Австралии — с мая 1945 г.

Впервые истребители «Мустанг» были переоборудованы в ближние фоторазведчики в мастерских британских ВВС весной 1942 г.

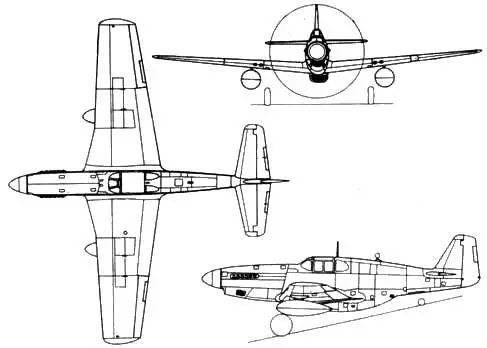

North American F-6C-10 Mustang

Таким образом, появились модификации:

— «Мустанг» FR I с мотором V-1710-39 и вооружением 4x12,7+4x7,62;

— «Мустанг» FR IA, отличался от FR I вооружением 4x20;

— «Мустанг» FR II с отличиями по оборудованию.

Впоследствии в США на заводах «Норт Америкэн» в Инглвуде и Далласе организовали производство фоторазведчиков F-6 на базе Р-51 разных модификаций. Всего изготовили 480 экз.

Серийно выпускались:

— F-6A на базе Р-51 с мотором V-1710-39 и вооружением 4x20;

— F-6B на базе Р-51 А с мотором V-1710-81 и вооружением 4x12,7;

— F-6C на базе Р-51 В/С с мотором V-1650-3/7 и вооружением 6x12,7;

— F-6D на базе P-51D с мотором V-1650-7 и вооружением 6x12,7; — F-6K на базе Р-51К (облегченного варианта P-51D).

Фоторазведчики «Мустанг» британских ВВС впервые снимали немецкие укрепления на побережье Ла-Манша в мае 1942 г. В октябре английские «мустанги» впервые пересекли границу Германии.

Американская авиация использовала их в Тунисе в апреле 1943 г., позднее — в Италии. С конца 1943 г. американские F-6 начали регулярно фотографировать побережье Ла-Манша, летая из Южной Англии, и делали это вплоть до высадки союзников на континент.
