, (5.3)

где q — константа, определяющая энергию встраиваемого сигнала. Ее величина зависит от предназначения схемы. Чем больше q , тем выше робастность вложения, но тем сильнее его заметность.

Извлечение бита получателем осуществляется без наличия у него исходного изображения, то есть вслепую. Для этого выполняется предсказание значения исходного, немодифицированного пиксела на основании значений его соседей. В работе [8] предлагается для получения оценки пиксела использовать значения нескольких пикселов, расположенных в том же столбце и той же строке. Авторы использовали «крест» пикселов размером 7х7. Оценка получается в виде

, (5.4)

где c — число пикселов сверху (снизу, слева, справа) от оцениваемого пиксела ( c = 3). Так как в процессе встраивания ЦВЗ каждый бит был повторен cr раз, то мы получим cr оценок одного бита ЦВЗ. Секретный бит находится после усреднения разности оценки пиксела и его реального значения

. (5.5)

Знак этой разности определяет значение встроенного бита.

Можно ли гарантировать всегда верное определение значения секретного бита? Нет, так как функция извлечения бита не является обратной функции встраивания. Для повышения надежности необходимо применение дополнительных мер.

В работе [8] рассмотрена также и модификация данного алгоритма для встраивания нескольких бит. Показано, что алгоритм является робастным ко многим из известных атак: низкочастотной фильтрации изображения, его сжатию в соответствии с алгоритмом JPEG, обрезанию краев.

А2. (Bruyndonckx[9]). ЦВЗ представляет собой строку бит. Для повышения помехоустойчивости применяется код БЧХ. Внедрение осуществляется за счет модификации яркости блока 8х8 пикселов.

Процесс встраивания осуществляется в три этапа.

1) Классификация, или разделение пикселов внутри блока на две группы с примерно однородными яркостями.

2) Разбиение каждой группы на категории, определяемые данной сеткой.

3) Модификация средних значений яркости каждой категории в каждой группе.

Рассмотрим подробнее каждый из этих этапов.

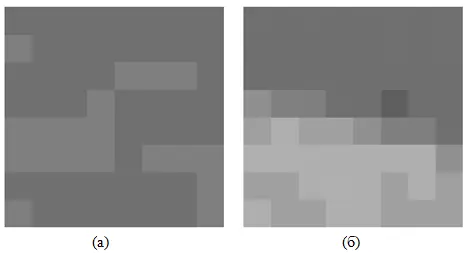

1) При классификации авторы выделяют два типа блоков: блоки с «шумовым контрастом» (рис. 5.3(а)) и блоки с резко выраженными перепадами яркости (рис. 5.3(б)).

Рис. 5.3. Два типа блока: а) с нечетким контрастом и б) с резко выраженным контрастом

В блоках второго типа зоны с отличающейся яркостью не обязательно должны располагаться вплотную друг к другу, не обязательно должны содержать равное количество пикселов. Более того, некоторые пикселы вообще могут не принадлежать ни одной зоне. В блоках первого типа классификация особенно затруднена.

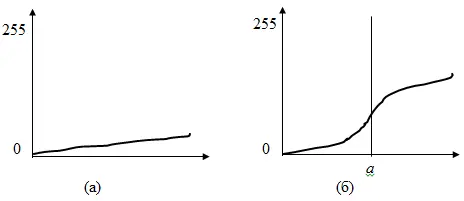

Для выполнения классификации значения яркости сортируются по возрастанию (рис. 5.4(а) и (б)). Далее находится точка, в которой наклон касательной к получившейся кривой максимален (α). Эта точка является границей, разделяющей две зоны в том случае, если наклон больше некоторого порога. В противном случае пикселы делятся между зонами поровну.

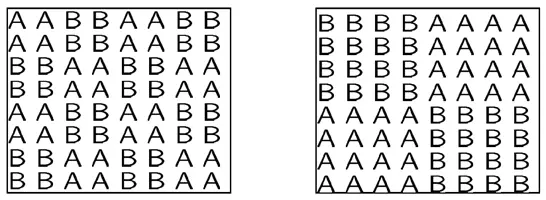

2) Для сортировки пикселов по категориям на блоки накладываются маски, разные для каждой зоны и каждого блока. Назначение масок состоит в обеспечении секретности внедрения. Пример масок для двух зон приведен на рис. 5.5(а) и (б).

Рис. 5.4. Сортированные значения яркостей блоков

Рис. 5.5. Пример используемых масок

3) Модификация. Итак, множество пикселов оказалось разделенным на пять подмножеств: две зоны * две категории + пикселы, не принадлежащие какой-либо зоне (для блоков первого типа). Обозначим среднее значение яркости для пикселов двух зон и категорий через . Нам известно, что . Встраивание бита ЦВЗ s осуществляется по следующему правилу:

(5.6)

С другой стороны, необходимо обеспечить равенство значений яркости в каждой зоне:

и . (5.7)

Для достижения этого яркость всех пикселов одной зоны меняется одинаково. Например, для зоны 1, категории А это изменение составит .

Алгоритм извлечения ЦВЗ является обратным алгоритму внедрения. При этом вычисляются средние значения яркостей и находятся разности

(5.8)

А3. (Langelaar[10]). Данный алгоритм также работает с блоками 8х8. Вначале создается псевдослучайная маска нулей и единиц такого же размера . Далее каждый блок B делится на два субблока B 0 и B 1 , в зависимости от значения маски. Для каждого субблока вычисляется среднее значение яркости, l 0 и l 1 . Далее выбирается некоторый порог α, и бит ЦВЗ встраивается следующим образом:

(5.9)

Если условие (5.9) не выполняется, мы изменяем значение яркости пикселов субблока B 1 . Для извлечения бита ЦВЗ вычисляются средние значения яркости субблоков — l'' 0 и l'' 1 . Разница между ними позволяет определить искомый бит:

(5.10)

А.5. (Pitas[11]). ЦВЗ представляет собой двумерный массив бит размером с изображение, причем число единиц в нем равно числу нулей. Существует несколько версий алгоритма, предложенного Питасом. Вначале предлагалось встраивать бит ЦВЗ в каждый пиксел изображения, но позже благоразумно было решено использовать для этой цели блоки размером 2х2 или 3х3 пиксела, что делает алгоритм более робастным к сжатию или фильтрации. ЦВЗ складывается с изображением:
