Владимир Золотницкий - Обслуживаем и ремонтируем Волга ГАЗ-3110

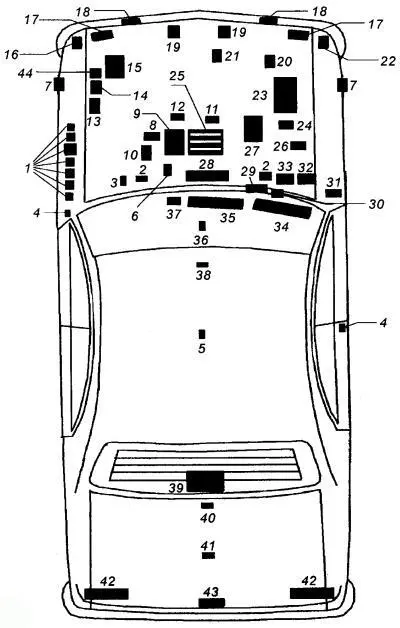

Рис. 2.

1 – блок реле (РС711 – реле переключения фар; 711.3747-0) – реле стартера; PC 431 Б или 931.3747 – реле стеклоочистителя; реле сигналов; реле обогрева заднего стекла; реле противотуманных фар; реле прерывателя указателей поворота);

2 – жиклеры стеклоомывателя с электроподогревом;

3 – выключатель света «Стоп» при торможении;

4 – дверные выключатели плафона (ВК2А2);

5 – плафон освещения салона (лампа КЛУ7/ТБЦ1);

6 – подкапотная лампа (А 12–10);

7 – боковые повторители указателей поворотов (лампа А 12-4-1);

8 – катушка зажигания (Б 116 или Б 116-01);

9 – датчик-распределитель зажигания (1908.3706);

10 – стартер (СТ230Б4);

11 – датчик аварийного давления масла (MM 111B);

12 – датчик аварийного уровня тормозной жидкости (ЯМ2.553.000-01);

13 – блок предохранителей (на 30А и на 60А) в моторном отсеке;

14 – коммутатор системы зажигания (90.3734 или 94.3734, или 131.3734);

15 – аккумуляторная батарея (6СТ-66А7 или 6СТ-66ПМА);

16 – указатель поворота левый (лампа PY21W12V);

17 – фары (лампа дальнего и ближнего света АКГ12-60+55-1 и лампа габаритного света А 12-4-1);

18 – противотуманные фары (лампа АКГ12-55-2);

19 – сигнал (С302Д и С303Д);

20 – датчик сигнализатора перегрева охлаждающей жидкости (ТМ111-02);

21 – датчик указателя температуры охлаждающей жидкости (ТМ 106-10);

22 – указатель поворота правый (лампа PY21W12V);

23 – генератор (1631.3701 или 192.3771);

24 – регулятор напряжения (13.3702-01);

25 – свечи зажигания (А 14ВР);

26 – электродвигатель насоса стеклоомывателя;

27 – блок управления ЭПХХ (электроклапан ЭПХХ, выключатель системы ЭПХХ);

28 – электродвигатель стеклоочистителя (СЛ136Д-520510 или 68.5205000);

29 – сопротивление электродвигателя отопителя (11.3729; R12);

30 – электродвигатель отопителя (194.3730);

31 – антенна (АР 104В или АР 104В-01);

32 – выключатель лампы освещения вещевого ящика;

33 – лампа освещения вещевого ящика (АС12-5-1);

34 – блок предохранителей правый (Ф54.811.000);

35 – блок предохранителей левый

36 – выключатель света заднего хода (ВК418-Т или ВК-418А-7);

37 – датчик спидометра (АР60.3843 или АДС-6Н, или РЮИБ 402.139.505);

38 – выключатель контрольной лампы стояночного тормоза (РС492);

39 – электроподогрев заднего стекла;

40 – фонарь освещения багажника (АС12-5-1);

41 – датчик указателя уровня топлива;

42 – задний фонарь (габаритный свет; свет «Стоп», указатель поворота, свет заднего хода, противотуманный свет. Лампы А 12–21 +2–2; А 12-21-3; А 12-21-3; А 12-21-3);

43 – фонари освещения номерного знака (АС12-5-1; АС12-5-1);

44 – реле электровентилятора (113-3747-10).

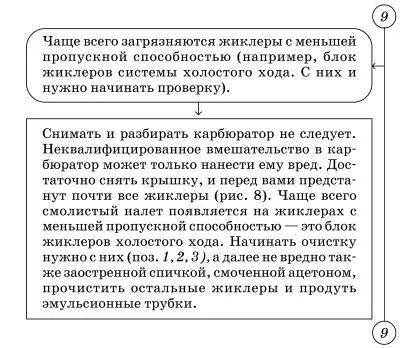

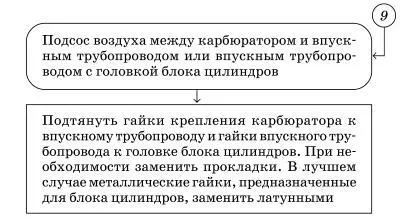

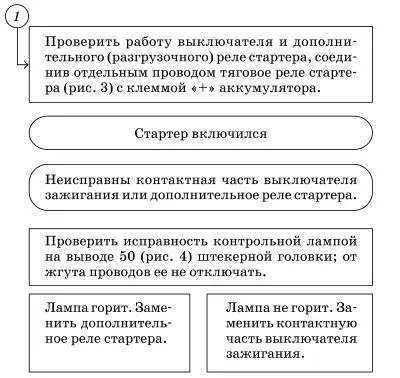

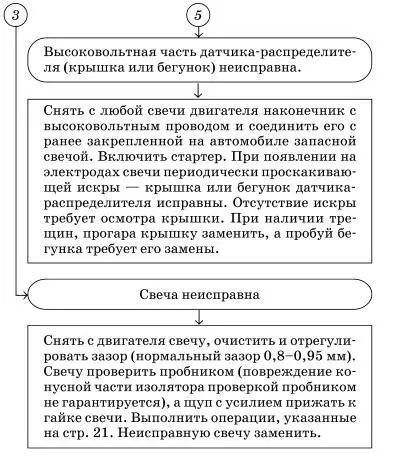

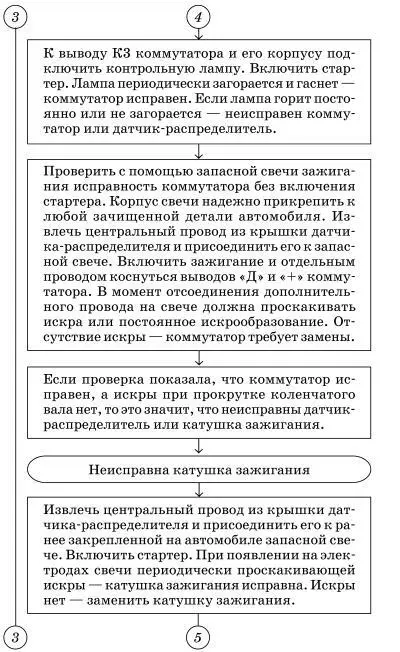

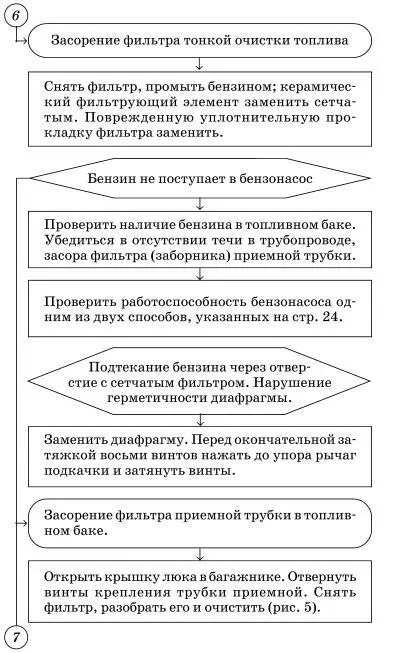

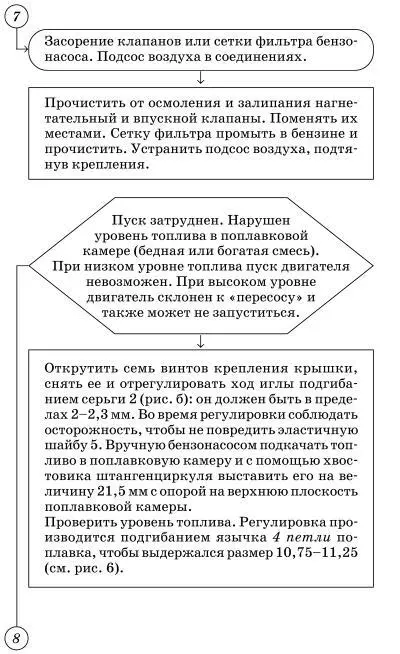

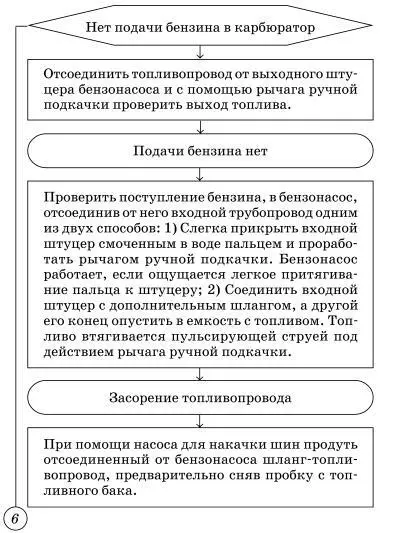

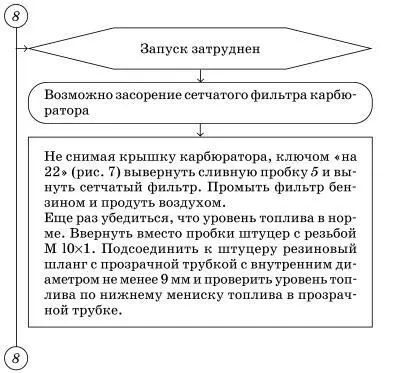

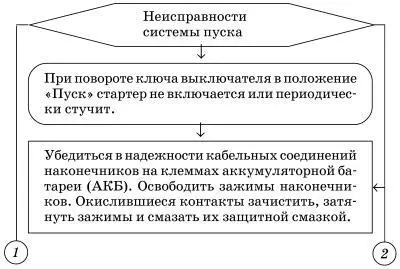

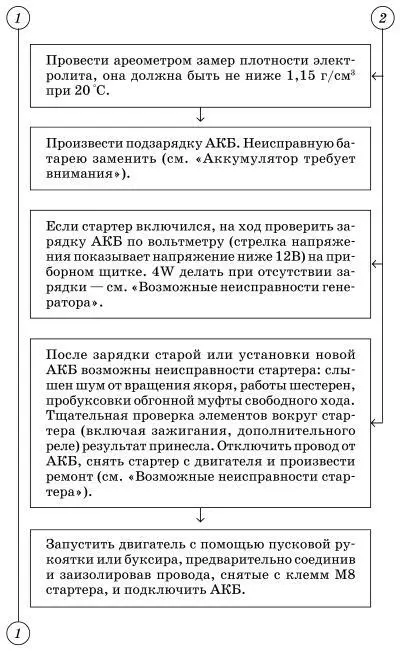

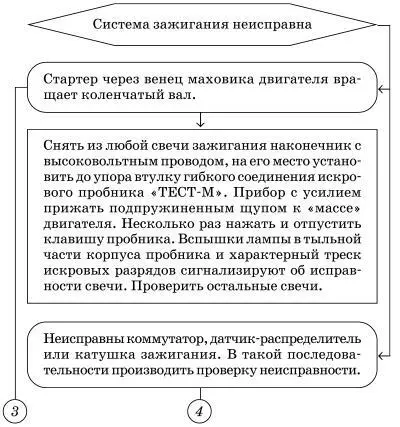

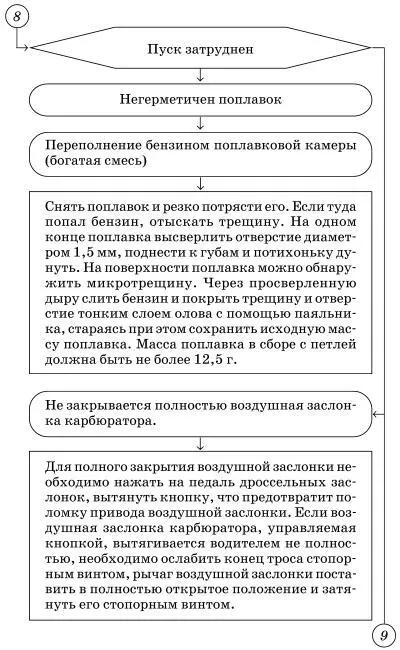

Ниже представлены логические схемы быстрого поиска и устранения неисправностей, выхода из неожиданных ситуаций, возможных при эксплуатации автомобиля.

Условные обозначения:

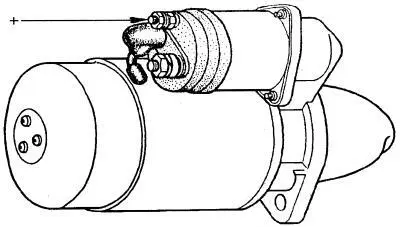

Рис. 3. Схема включения стартера с помощью дополнительного провода.

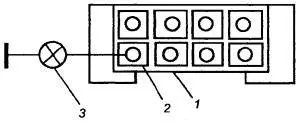

Рис. 4. Схема проверки наличия напряжения на выводе 50 выключателя зажигания: 1 – штекерная колодка жгута проводов к выключателю зажигания; 2 – наконечник провода вывода 50; 3 – контрольная лампа.

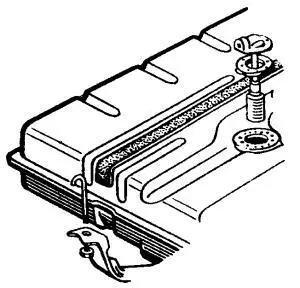

Рис. 5. Трубка приемная с фильтром.

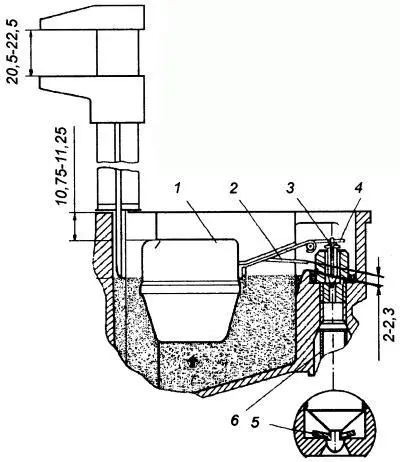

Рис. 6. Замер установки поплавка относительно игольчатого клапана: 1 – поплавок; 2 – серьга для регулировки шага игольчатого клапана; 3 – игольчатый клапан; 4 – язычок для регулировки уровня топлива; 5 – эластичная шайба; 6 – сетчатый фильтр.

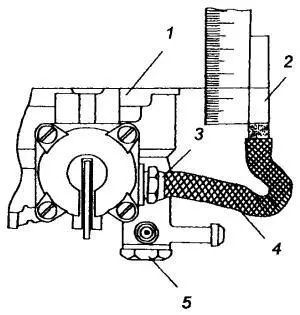

Рис. 7. Схема проверки сетчатого фильтра и уровня топлива без снятия крышки карбюратора: 1 – корпус поплавковой камеры; 2 – прозрачная трубка; 3 – штуцер подключения трубки; 4 – гибкий трубопровод; 5 – болт под сетку фильтра.

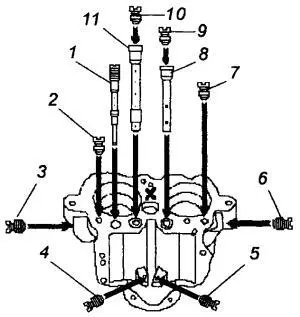

Рис. 8. Схема корпуса карбюратора с жиклерами и эмульсионными трубками первой и второй камер: 1 – блок жиклеров системы холостого хода (СХХ) – в верхней части воздушный жиклер, затем эмульсионная трубка и в нижней части топливный жиклер с калиброванным отверстием; 2 – второй воздушный жиклер СХХ; 3 – эмульсионный жиклер СХХ; 4, 5 – главный топливный жиклер первой и второй камер; 6 – топливный жиклер переходной системы второй камеры; 7 – воздушный жиклер переходной системы; 8, 11 – эмульсионные трубки первой и второй камер; 9, 10 – воздушные жиклеры первой и второй камер.
