Александр Прищепенко - Шипение снарядов

Следует быть корректным и отметить, что подобные опыты были проведены за пару десятков лет до описываемых событий группой А. Сахарова — и с тем же результатом: алюминиевое кольцо испарилось спустя пару микросекунд после метания. Правда, ВМГ, использовавшийся в тех опытах для ускорения кольца, был другого типа…

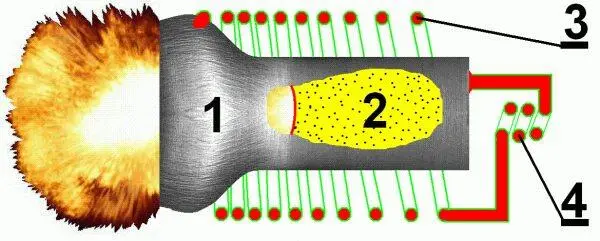

…Предложенный в 50-х годах спиральный ВМГ (СВМГ) выглядит примитивным устройством (рис. 4.17): труба со взрывчаткой внутри да установленная соосно проволочная спираль. При взрыве труба растягивается в конус и, последовательно закорачивая при расширении виток за витком, уменьшает индуктивность спирали.

Как и в случае кумулятивного заряда, простота СВМГ обманчива. Ну, взять хотя бы ту же трубу: при взрывном расширении в ней не только не допустима ни единая трещинка (иначе магнитный поток «упорхнет»), но и поверхность ее должна оставаться достаточно ровной (иначе поток хоть и не «упорхнет» весь, но в каждой ложбинке будет помалу отсекаться). «А как же нестабильности?» — слышится вопрос Настырного. Они, конечно, не могут не появиться (присмотритесь к трубе на рис. 4.17 — ее изображение заимствовано из подлинной фотографии), но начальные диаметры спирали и трубы различаются примерно вдвое и нестабильности не успевают достаточно развиться, пока расширяющаяся часть трубы достигает витка.

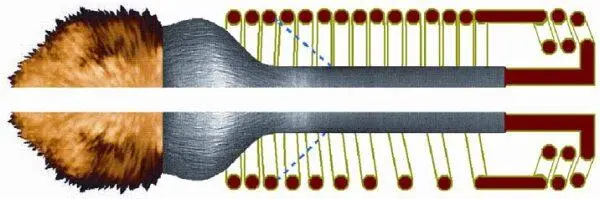

Поскольку усиление тока пропорционально отношению начальной и нагрузочной индуктивностей, казалось бы, естественно наматывать всю обмотку с наименьшим возможным шагом. Это — простое, но ложное представление: для устройств с большими временами работы и значительными отношениями начальной и нагрузочной индуктивностей роль сохранения магнитного потока в усилении превалирует и приходится жертвовать индуктивностью обмотки (рис. 4.18).

Теоретическое рассмотрение приводит к экспоненциальным законам возрастания шага и уменьшения индуктивности генератора с длиной спирали. Обычно изоляция провода постоянна по толщине, а значит, и рабочее напряжение рационально делать постоянным. В СВМГ с правильно подобранными обмоточными данными экспонециально возрастает и ток, а экспонента как функция замечательна тем, что и ее производная — тоже экспонента, так что осциллограммы как тока, так и его производной (приводимые далее) будут выглядеть подобно, пока происходит усиление.

Из экспоненциального закона изменения индуктивности следует, что в любой момент работы СВМГ (хоть в первую, хоть в последнюю микросекунду) суммарная индуктивности спирали и нагрузки должна уменьшаться на определенную и одинаковую долю за одинаковое время (например, на 10 % за микросекунду). Нагрузка упомянута не случайно: в начале работы, когда индуктивность спирали еще велика, вклад нагрузки в общую индуктивность генератора незаметен. Положение меняется к концу работы: если индуктивность нагрузки недостаточна (или чрезмерна), то ее наличие существенно «отклонит» закон изменения индуктивности от оптимального. Удобно рассматривать зависимость логарифма индуктивности от длины — это будет отрезок прямой (рис. 4.19). Если нагрузка «встроена в закон» (согласована), усиление продолжается вплоть до закорачивания расширяющейся трубой последнего витка.

Подобрать соответствующие теории обмоточные данные спирали непросто. Расчет соленоидов с переменным по длине шагом намотки (а иногда — и переменного диаметра) ненадежен из-за трудности учета взаимной индуктивности витков и граничных эффектов. Так что приходится возбуждать в последовательно подбираемой по секциям обмотке электрические колебания и, измеряя их период, решать эту проблему «в лоб» (рис. 4.20).
