Рис. 1.21
Ударные волны возникают не только благодаря деятельности человека. Вверху: компьютерная реконструкция Тунгусской катастрофы, произошедшей над сибирской тайгой в 1908 г. Метеорит (точнее — метеороид) представлял собой ядро неплотного льда весом порядка миллиона тонн. В правой верхней части рисунка видно, что еще при полете ядра в сравнительно разреженном воздухе образовалась УВ (конус ее справа вверху). При входе в более плотную атмосферу, выделение тепла стало столь интенсивным, что метеороид взорвался, сформировав более мощную и иной формы УВ, которая свалила и сожгла лес на площади более 2000 кв. км. Размеры «бурелома» позволили спустя полвека оценить энерговыделение процесса: оно оказалось таким же, как и при взрыве 20 миллионов тонн тринитротолуола. Внизу: после взрывного извержения курильского вулкана Пик Сарычева, в нагретых прошедшей ударной волной облаках конденсированные частицы воды вновь превратились в прозрачный пар, благодаря чему появилось «окно», через которое из космоса и было сфотографировано явление. Известный человечеству рекорд взрывного энерговыделения, произошедшего на поверхности Земли принадлежит вулкану Кракатоа: при извержении 1883 г., он был оценен, как эквивалентный пяти миллиардам тонн тринитротолуола. В воздух при этом было выброшено около 6 кубических километров пепла, а выродившаяся в акустическую ударная волна была слышна на удалении 4800 км.
Читатель наверняка заметил, что автор забежал вперед — стал приводить примеры, совсем не из того времени, когда бризантные ВВ и бездымные пороха «выходили на арену». Верно: теория ударных и детонационных волн стала достаточно полной лишь к середине XX века. До того взрывы исследовались методом «втыка» — все подбиралось опытным путем, потому что не было приборов для измерения характеристик длящихся ничтожные мгновения явлений, а без численных значений величин любая теория бесполезна. Гидродинамика в то время изучала объекты, область применения которых более соответствовала названию этой науки (рис. 1.23).
Рис. 1.22
Слева — выстрел из револьвера «Магнум» и образование при этом ударных волн. Внешняя, сферическая сформирована воздухом, вытесненным из ствола пулей, а внутренняя, также сферическая — пороховыми газами, вырвавшимися из ствола; конические ударные волны образованы летящей пулей. Плотность энергии внешней волны убывает с расстоянием, УВ замедляется. Видно, что впереди стрелка внутренняя УВ догнала и усилила внешнюю, заставив ее двигаться быстрее. Скорость ударной волны всегда превышает скорость звука в невозмущенной среде, где она распространяется, и обгоняет УВ звук тем заметнее, чем выше давление в ее фронте. Если это давление незначительно, то такую волну называют вырожденной: она мало чем отличается от акустической. В центре: глушитель, укрепляемый на стволе, значительно ослабляет звук выстрела: пороховые газы, сообщив вылетевшей из ствола пуле скорость, далее не расширяются свободно, а «расплываются» в отсеках глушителя: летящая пуля последовательно «открывает» для них все новые отсеки, в каждом последующем из которых давление меньше, чем в предыдущем. Когда пуля вылетает из глушителя, газы выходят из него уже с небольшой скоростью, не образуя ударную волну. Справа: 155-мм самоходная гаубица ведет огонь с использованием глушителя, громкий звук выстрела не демаскирует орудие
Рис. 1.23

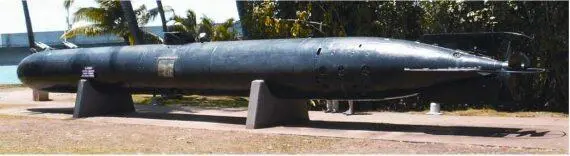

Попытки создать «подводные снаряды» предпринимались еще в XV веке, но боевое оружие появилось лишь в 60-х годах XIX века. Торпеды тогда называли «минами Уайтхеда». Левый снимок в верхнем ряду — торпеда системы Бреннана, изготовленная в 1877 году (экспонат музея береговой обороны Гонконга). Винт приводился в движение сжатым воздухом, запасенным в баллоне. К началу Первой мировой войны сжатый воздух стали использовать для сжигания спирта, что существенно повысило энерговооруженность торпед. Германскую, тех времен, обнаружили и подняли со дна в прибрежном районе Средиземноморья в 80-е годы XX века (вверху справа). Корпус торпеды сделан из медного сплава, что и позволило изделию хорошо сохраниться. В центре — 610 мм японская (тип 93) торпеда времен Второй мировой, пожалуй, тогда — лучшая в своем классе оружия. На кислород-керосиновом топливе она развивала скорость до 48 узлов (почти 90 км/час), а вес ее зарядного отделения составлял 780 кг. После Второй мировой при создании торпед полагались более не на мощность заряда, а на точное наведение. Такой была британская электроторпеда «Стингрей» (нижний ряд слева), с эффективной акустической головкой. Однако скачок в энерговооруженности — применение борсодержащего горючего, окислителем которого служит морская вода — заставил отказаться от самонаведения: в реве ракетного двигателя ничего не «слышно». У советской подводной ракеты ВА-111 «Шквал» вместо винта — сопло и она управляется по проводам, зато «летит» сквозь водяную толщу со скоростью 200 узлов
…Торпеды двигались к цели несравнимо медленнее артиллерийских снарядов, да и дальноходность их уступала дальнобойности морской артиллерии крупных калибров. Корабль, на котором сигнальщики вовремя заметили след приближающейся торпеды, имел неплохие шансы уклониться от попадания. Но, с другой стороны, торпеда набирала скорость уже в воде, а выходила из аппарата медленно, практически не давая отдачи — и потому это оружие могли применять миноносцы, миноноски, катера и прочий малоразмерный, «москитный» флот [12] Позже к этой «компании» присоединились подводные лодки и самолеты.
. Такие недомерки и подкрадывались: по ночам, используя плохую погоду. Если их торпеда попадала — последствия могли быть фатальными и для крупного корабля (рис. 1.24).
