По особенностям своей конструкции (вакуум внутри стеклянного корпуса) ДП 8610 практически не допускает ложных срабатываний.

Диапазон рабочих температур от -30 до +45 °C. При соответствующей защите от внешних воздействий ДП эффективно работает в жидких, влажных средах и в условиях повышенной вибрации, что делает его практически незаменимым в ряде нестандартных ситуаций.

Практическое применение ДП (кроме рассмотренного выше варианта) может быть разнообразным.

Например, датчик положения головы – при установке ДП в шлемофоны мотоциклов или в шлемофоны – аксессуары для компьютерных игр, или датчик наклона (отклонения под воздействием ветра) вертикальных строительных конструкций. ДП пригодились бы на Пизанской башне, для постоянного контроля изменения угла наклона к земле исторического памятника.

Так же возможно использование ртутного датчика, как устройство звукового извещателя падения или для контроля наклона в фототехнике. Как вариант, оправдано применение ДП для контроля положения вертикальной антенны (мачты) для радиопередающего устройства.

Кроме того, описать все возможные идеи, касательно особенностей применения портативного ДП трудно, ибо они бесконечны; очевидно, что вариантов применения ДП столь же много, как и альтернативных решений при разработке электрической схемы устройств одного принципа действия.

Много вещей, «пылящихся в закромах» радиолюбителя могут получить вторую жизнь с помощью наших усилий и стараний. В статье хочу продолжить разговор о «переквалификации» относительно бесполезных или морально устаревших электронных устройств.

Портативная радиостанция-игрушка вряд ли может серьезно заинтересовать радиолюбителя по прямому назначению.

Скорее это «безобидная» детская игрушка для обучения азбуке Морзе кандидата перед вступлением в Союз радиолюбителей (или перехода на более высокую квалификационную категорию).

Устройство конструктивно состоит из генератора звуковой частоты, усилителя НЧ и приемо-передающего узла с несущей частотой 26 900 кГц. В разных вариантах этого типа трансиверов установленный кварц-резонатор может отличаться по частоте, а транзисторы маркироваться, к примеру, С9013, что, по сути, не влияет на качество сборки и надежность этой «игрушки».

Высокочастотная часть устройства выполнен на транзисторе VT1, двухкаскадный УЗЧ выполнен на VT2 и VT3; этот усилитель является самым главным элементом конструкции, разряжающим батарею питания.

Орган настройки частоты – подстроечный сердечник катушки контура. Однако при регулировке контура обычной металлической отверткой неизбежны дополнительные погрешности, из-за изменяемого стержнем отвертки поля в контуре.

Для процедуры регулировки необходима отвертка из непроводящего материала. При расположении рядом передатчика и приемника из одного комплекта невозможно определить уход частоты; в некоторых экземплярах уход рабочей частоты от номинального значения составляет до 2 МГц.

Поэтому в такой относительно простой конструкции нет смысла добиваться максимального соответствия частоты между приемником и передатчиком; полагаю, это имели в виду и производители устройства.

Учитывая небольшую мощность трансивера, при точной настройке несущих частот пользователю удается добиться увеличения дальности общения на сотню-другую метров, а в условиях городской застройки и того меньше. Все эти факторы обосновывают мое мнение о практической бесполезности этой «игрушки» для сколь угодно серьезного применения радиолюбителями. Однако, после несложной доработки, описываемой ниже, для данного устройства открываются новые перспективы.

Итак, для эффективного практического применения «игрушки» в быту маленького радиолюбителя, у меня возник ряд идей.

Во-первых, можно сделать «радиомаяк», дистанционно, в пределах сотни-другой метров оповещающий по радиоэфиру о срабатывании сигнализации (открывание двери подсобных помещений, бани, колодца, сарая, гаража).

Приемным узлом в данном и последующем варианте служит радиостанция, настроенная на волну 26,9 МГц.

Второй вариант аналогичного использования – тревожная кнопка, находящаяся постоянно в кармане одежды пожилого человека. При необходимости он может оповестить родных, находящихся в пределах одного дома (в других комнатах) о тревожной ситуации.

Да мало ли и других практических вариантов применения устройства NS-881; доработать его поистине лучше, чем просто «пылить» в закромах. В процессе работы могут возникнуть две сложности, которые, впрочем, легко устранимы.

Во-первых, «игрушечный» трансивер «запрограммирован» для передачи сигнала на частоте 26,9 МГц. Ни европейская сетка частот в гражданском диапазоне (частотный канал заканчивается на 5), ни отечественная не соответствуют этой частоте. Ближайший канал – 1C по европейской сетке (26,965 МГц). К слову, европейские каналы С2—С45, D1– D40 официально разрешены для использования в РФ.

Даже если замкнуть переключатель режимов «на передачу» и установить перемычку на кнопку с обозначением «азбука Морзе» (чтобы постоянно при наличии питания работал генератор 34), сигнал радиомаяка может принять только аналогичный «игрушечный» трансивер. А если его нет, или требуется оповещение на более распространенной частоте? Придется выпаять кварцевый резонатор и вместо него установить другой, исходя из сведений в табл. 2.1.

Таблица 2.1

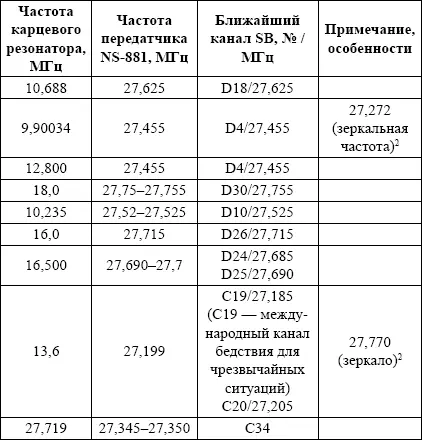

Соответствие частоты кварцевого резонатора выходной частоте трансивера NS-881 [1] [2]

Теперь при подаче питания на «игрушку», переставшую быть таковой после доработки, я имею полноценный радиомаяк, весьма полезный в хозяйстве для дистанционного оповещения и предупреждения хозяев о тех или иных событиях, случающихся на небольшом расстоянии от источника тревоги.

«Штатное» питание от батареи типа «Крона» не обеспечивает длительной работы модернизированного радиомаяка. Поэтому, если позволяет ситуация, рекомендую вместо нее использовать более мощный аккумулятор, к примеру, D10-012 емкостью 1,2 А/ч и напряжением 12 В. Для рассматриваемого устройства такое, чуть повышенное, относительно 9 В, напряжение не опасно.

Чтобы еще более снизить энергопотребление рекомендую заменить штатный усилитель низкой частоты (НЧ) на представленный ниже (рис. 2.9).

Рис. 2.9. Электрическая схема усилителя
