Батарея, равно как и аккумулятор, быстро разряжается.

2 часа работы при максимальной громкости, согласитесь, это очень мало (успевает проиграться примерно 40 % записанных композиций). При дальней дороге приходится брать с собой до 4-х комплектов батареек.

И ресурс работы от одного элемента зависит не столько от уровня громкости (бабушки и дедушки часто плохо слышат), сколько от не отключаемой семицветной подсветки экрана, предусмотренной в данной модели. Отключить подсветку можно только принудительно.

Он сводится к отключению плоской светодиодной матрицы, находящейся под ЖК-дисплеем.

Открутив 2 шурупа с тыльной стороны корпуса плеера мелкой крестообразной отверткой, вскрываем плеер и отделяем печатную плату от частей корпуса.

Теперь, перевернув плату на другую сторону, отпаиваем 4 проводника, ведущие к светодиодной матрице (общий провод – черный – контакт на плате 2), и вынимаем матрицу движением в сторону.

Саму матрицу W543 теперь также можно применять для световых эффектов. В ней задействовано 3 разноцветных светодиода, изменяющих свечение в зависимости от напряжения питания (в диапазоне 0–2 В). Черный провод – общий.

Плеер аккуратно собираем в обратной последовательности и передаем в пользование бабушке.

После незначительной переделки экран дисплея светиться не будет, а время работы от одного элемента питания увечится до 6 час, что с запасом обеспечит проигрывание по кругу всех записанных музыкальных композиций.

Также можно поступить с другими плеерами, где подсветка дисплея не отключается.

Кроме функции MP3-проигрывателя пожилой человек может использовать плеер и как накопительный банк памяти – это возможность надиктовать на диктофон (описанная выше) и, что более существенно – использование в виде флэш-накопителя с объемом памяти 256 Мб.

Это может удобно старым людям, например, для записи и последующей передачи в фотомастерскую изображений с компьютера или фотографий (в цифровом виде) от цифрового фотоаппарата. Объем памяти (при среднем сжатии) позволит вместить примерно 256 цифровых фото.

Причем для считывания данных с флеш-накопителя даже не требуется элемента питания, плеер просто вставляется в USB разъем компьютера или иного устройства (например, современного автомобильного проигрывателя CD где он предусмотрен), автоматически определяется как съемный диск, и начинается воспроизведение записанных композиций (или фотоизображений).

Выбрасывать столь ценную вещь жалко. А бабушка оценит внимание внука.

Необычные звуковые эффекты, получаемые с помощью несложных приставок на микросхемах КМОП вполне способны поразить воображение читателей. Схема, представленная вниманию юных и не очень юных читателей на рис. 2.13 родилась в процессе различных экспериментов с популярной КМОП-микросхемой K176ЛA7.

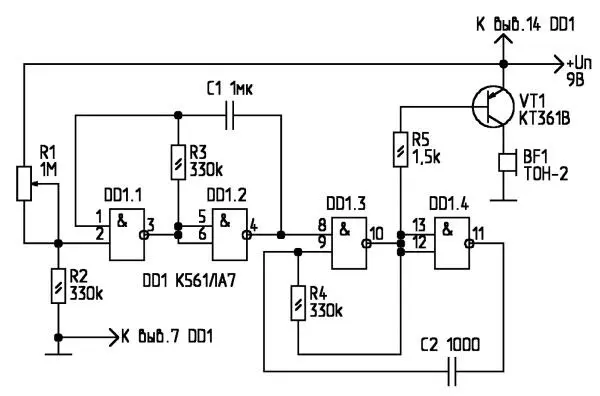

Рис. 2.13. Электрическая схема «странных» звуковых эффектов

Одна и та же схема реализует целый каскад звуковых эффектов, в особенности животного мира, так сказать на «все случаи жизни».

Посудите сами: в зависимости от положения движка переменного резистора, установленного на входе схемы можно получить реальные звуки «кваканья лягушки», «соловьиной трели», «мяуканья кота», «мычания быка» и много-много других, даже различные человеческие членораздельные сочетания звуков, нетрезвое мычание и прочие нестандартные звуки.

Как известно, номинальное напряжение питания такой микросхемы 9 В, однако, как показывает практика для достижения особенных результатов, возможна работоспособность схемы при сознательном занижении напряжения до 4,5–5 В. Вместо микросхемы 176 серии в данном варианте вполне уместно использовать и ее более широко распространенный аналог серии К561 (К564, К1564).

Выход звуковых колебаний на звуковой излучатель ВА1 берется с выхода промежуточного логического элемента схемы.

Рассмотрим работу устройства в неправильном режиме – при напряжении питания 5 В. В качестве источника питания можно применить батареи из элементов питания (например, 3 элемента ААА, включенные последовательно) или стабилизированный сетевой источник питания с установленным на выходе фильтром – оксидным конденсатором емкостью от 500 мкФ с рабочим напряжением не менее 12 В.

На элементах DD1.1 и DD1.2 собран генератор импульсов, запускаемый «высоким уровнем напряжения» на выводе I DD1.1. Частота импульсов генератора звуковой частоты (34), при применении указанных RC-элементов, на выходе DD1.2 составит 2–2,5 кГц. Выходной сигнал первого генератора управляет частотой второго (собранного на элементах DD1.3 и DD1.4). Однако, если «снять» импульсы с вывода

II элемента DD1.4 – никакого эффекта не будет. Один из входов оконечного элемента управляется через резистор R5. Оба генератора работают в тесной связке друг с другом, само-возбуждаясь, и реализуя зависимость от напряжения на входе в непредсказуемые пачки импульсов (на выходе).

С выхода элемента DD1.3 импульсы поступают на простейший усилитель тока на транзисторе VT1 и, многократно усиленные, воспроизводятся пьезоизлучателем ВА1.

О деталях

В качестве VT1 подходит любой маломощный кремниевый транзистор р-п-р проводимости, в том числе КТ361 с любым буквенным индексом. Вместо излучателя ВА1 рекомендую использовать телефонный капсюль TESLArnin отечественный капсюль ДЭМШ-4М с сопротивлением обмотки 180–250 Ом. При необходимости усиления громкости звучания необходимо дополнить базовую схему усилителем мощности и применить динамическую головку с сопротивлением обмотки 8-50 Ом.

Все номиналы элементов резисторов и конденсаторов рекомендую применить указанные на схеме с отклонениями не более чем на 20 % (касается резисторов) и 5-10 % (для конденсаторов). Резисторы типа MЛT 0,25 или 0.125, конденсаторы типа МБМ, КМ и другие с незначительным допуском влияния окружающей температуры на их емкость.

Резистор R1 переменный, с линейной характеристикой изменения сопротивления, номиналом 1 МОм.

Если необходимо остановиться на каком-либо одном понравившемся эффекте, например «кряканье гусей» – следует добиться данного эффекта очень медленным вращением движка R1, затем отключить питание, выпаять переменный резистор из схемы, и, замерив его сопротивление, установить в схему постоянный резистор.

При правильном монтаже и исправных деталях устройство начинает реагировать сразу.

В данном варианте звуковые эффекты (частота и взаимодействие генераторов) зависят от напряжения питания.
