Отрицательным моментом применения устройства является то, что убиенные электрическим током насекомые при воздействии тока частично сгорают и выделяют не очень приятный запах (каждое насекомое – свой). Но в случае обильного нашествия комаров и мух, на это уже, как правило, обращаешь внимание второстепенно.

Одним из второстепенных положительных моментов применения устройства является то, что летающие насекомые (мухи и комары) могут быть легко сняты с устройства легким стряхиванием, например, прямо в аквариум, где рыбы с удовольствием питаются ими. Это проверено на авторской практике, таким образом, частично решается и проблема разнообразия корма для рыб. Ведь, как известно аквариумистам, естественный (природный) корм лучше искусственного.

Для радиолюбителей не составит труда повторить представленную ниже электрическую схему устройства оберегающего человека от комаров мух и других летающих насекомых.

Для этой цели, а также для общего познания и возможности доработки устройства, автор разобрал его и скопировал электрическую схему. Она оказалось не сложной (см. рис. 2.17).

Рис. 2.17. Электрическая схема устройства уничтожения летающих насекомых

К сожалению, данные высокочастотного трансформатора Т1 оказались недоступны (нет обозначения). Поэтому автор пошел по пути замены его отечественным аналогом путем подбора. Наилучшие результаты (вместо штатного) показал согласующий трансформатор СТ-1А, который можно встретить «в закромах» радиолюбителя. Ранее он активно применялся в старых транзисторных радиоприемниках типа «Селга-404» и аналогичных.

Для повторения устройства в домашних условиях потребуется старая (или новая) ракетка для игры в бадминтон.

Доработка ракетки сводится к удалению капроновой или Лесковой сетки и замене ее на параллельные не соединяющиеся неизолированные провода (цельной стальной или цельной нихромовой (здесь не принципиально) проволоки диаметром 1 мм), установленные через равные промежутки (3,5…4 мм) и жестко натянутые по внутренней окружности обруча ракетки.

Конструктивная схема показана на рис. 2.18.

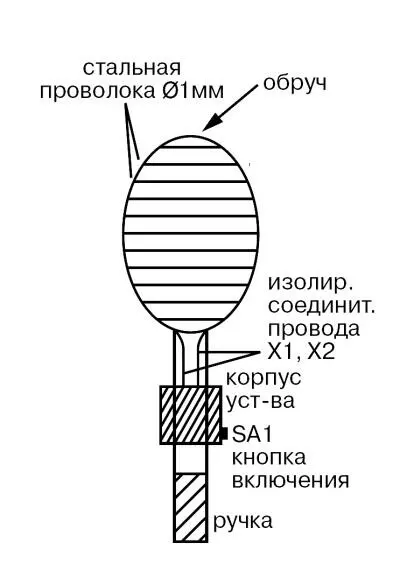

Рис. 2.18. Конструктивная схема переделки ракетки для игры в бадминтон

На рис. 2.19. показана схема подключения сетки из электродов.

Рис. 2.19. Конструктивная схема подключения электродов к устройству защитного заслона против летающих насекомых

Главное, чтобы контакты электродов не замыкались, иначе генератор ВЧ (см. рис. 2.17) выйдет из строя.

В самодельном варианте уместно питать устройство от сетевого адаптера с выходным постоянным напряжением в диапазоне 3–5 В. Это может быть, например, адаптер для питания аудиоплеера или любой аналогичный.

Ток потребления устройства во включенном состоянии от источника питания (для самодельного варианта) не превышает 30 мА.

При случайном касании защитной сетки человеком ощущается легкое покалывание в месте прикосновения. При отключении питания узла электронный заряд, обусловленный сохранением разницы потенциалов на обкладках конденсатора С1 сохраняется еще некоторое время– 1… 1,5 мин. При необходимости принудительно «разрядить» устройство после охоты на комаров при выключенном питании неизолированные проводники сетки рекомендуется кратковременно замкнуть (например, любым проводящим ток предметом, отверткой), сняв остаточный заряд.

Устройство, показанное на электрической схеме рис. 1, представляет собой генератор импульсов ВЧ на транзисторе VT1 и повышающем трансформаторе Т1. При замыкании контактов кнопки SA1 транзистор VT1 взаимодействуя с первичной обмоткой трансформатора Т1 (начала обмоток показаны на схеме точкой) переходит в режим генерации импульсов с частотой около 100 кГц. Эти импульсы можно проконтролировать на коллекторе и базе транзистора VT1 осциллографом.

На выводах вторичной обмотки вследствие магнитной индукции при работе генератора образуется переменное напряжение, которое через умножитель на диодах VD1, VD2 поступает на контакты XI, Х2. Постоянный резистор R2 ограничивает ток. Конденсатор С1 служит для частотного резонанса с вторичной обмоткой Т1. Нормальным считается такая работа узла, если на контактах XI, Х2 вольтметром в режиме измерения постоянного напряжения (DC) удается зафиксировать напряжение 80…90 В. При подключении вольтметра к контактам XI, Х2 внутренняя цепь измерительного прибора заметно шунтирует полезное напряжение, поэтому при указанных выше показаниях вольтметра реальная разность потенциалов в точках XI и Х2 составит около 100 В.

Если выходное напряжение окажется заметно большим, чем 100 В (что может быть при применении другого трансформатора вместо указанного СТ-1А или увеличения напряжения питания устройства (это делать не рекомендуется)), в схему вводят постоянный резистор R* между контактами XI и Х2 (показан на рис. 2 пунктиром).

Повышать выходное напряжение на контактах XI, Х2 совершенно нет необходимости, комары и так погибнут).

Замыкать контакты XI, Х2 при включенном питании (замыкании контактов кнопки SA1) не рекомендуется даже кратковременно – можно вывести из строя транзистор и трансформатор генератора.

К контактам XI, Х2 методом пайки присоединяют изолированные проводники сечением не менее 1 мм. Их длина должна быть минимальной (устройство максимально близко следует располагать к защитной сетке), скрутка проводников между собой недопустима.

Генератор устройства, как правило, начинает работать сразу же после подачи питания, при этом слышится негромкий характерный ВЧ звук. Если этого не произошло, проверяют ток потребления и контролируют напряжение в указанных на схеме точках первичной обмотки Т1.

Наиболее распространенная причина неисправности (если все детали заведомо исправны) в неправильном включении трансформатора Т1. Для устранения неполадки первичную обмотки включают так, чтобы начало первичной обмотки соответствовало «+» источника питания– то есть включают трансформатор наоборот относительно первого подключения.

Для дальнейшей настройки (или поиска неисправностей) желателен осциллограф. Им контролируют и добиваются изменением сопротивления резистора R2 максимального размаха амплитуды импульсов генератора, которые имеют частоту примерно 100 кГц. Если осциллографа нет, настраивают генератор с помощью вольтметра. На нижнем (по схеме) выводе первичной обмотки корректировкой сопротивления указанного резистора (если это необходимо) добиваются напряжения 2,8 В в режиме измерения постоянного напряжения. Но это скорее частный случай и, как правило, в этом необходимости нет.
