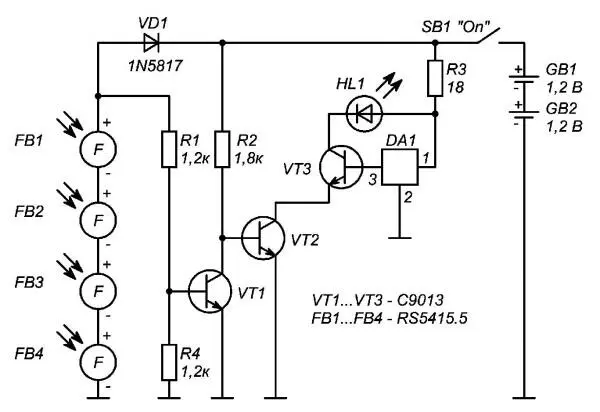

Рис. 3.8. Электрическая схема фонаря с мерцающим светом и автоматической подзарядкой от солнечных батарей

Как только на нее поступает питания с помощью замыкания электрической цепи включателем SB1, на выводе 3 DA1 «OUT» присутствуют хаотичные импульсы положительной полярностью амплитудой 1,5–1,6 В (при нормально заряженных аккумуляторах).

Ограничительный резистор R3 ограничивает ток через светодиод HL1, чем осуществляет энергосберегающую функцию устройства в вечернее время.

Импульсы хаотичного порядка с выхода микросхемы поступают в базу транзистора VT3, на котором реализован усилитель тока.

В свою очередь, на транзисторах VT1, VT2 собран фото-чувствительный узел (фотореле), управляющее работой усилителя тока VT2 и светодиода HL1. При ясной погоде или заметной солнечной активности пасмурный день (короче, говоря, в дневное время) солнечная батарея на элементах FBI– FB4 является генератором постоянного тока. Максимальное суммарное напряжение на ее элементах (замеренное у катода диода VD1 и общего провода) не менее 3,4 В.

Это напряжение поступает в базу транзистора VT1 (включенного вместе с VT2 по схеме Дарлингтона– с максимальным коэффициентом умножения напряжения) через делитель напряжения на резисторах RI, R4. То есть, пока светло, напряжение на солнечной батарее достаточно для открывания транзистора VT1, и, соответственно, запирания VT2. Через транзистор VT3 ток не течет, светодиод не мерцает.

Аккумуляторы GBl, GB2 соединенные последовательно, когда SB1 замкнут, заряжаются небольшим током через диод VD1, вторая функция которого– не допустить разряд аккумуляторов в темное время суток через элементы солнечной батареи.

В вечернее (темное) время суток, когда естественного освещения недостаточно для зарядки аккумуляторов, фотореле на транзисторах VT1, VT2 разрешает ток через транзистор VT3 светодиод HL1 мерцает, напоминая горение свечи. В этом случае через светодиод течет ток порядка 8 мА.

При погашенном светодиоде устройство практически не потребляет ток. Соответственно, хорошо заряженных аккумуляторов при условии свечения светодиода только в вечернее время и ночью (то есть Vi суток) было бы достаточно на трое суток (примерно, 88 час).

Однако, в дневное время аккумуляторы заряжаются, поэтому на практике время работы нового фонаря увеличивается намного и зависит (в основном) от солнечной активности в дневное время, то есть тока заряда аккумуляторов.

Как правило, фонарь устанавливают в комнате на окне, с тем, чтобы он лучше заряжался днем.

На практике, устанавливать фонарь в глубину комнаты, а тем более в темные интерьеры нельзя, так как не удастся получить желаемый уровень зарядки аккумуляторов и заявленные в руководстве (инструкции по эксплуатации) возможности «бесконечной работы, так как ресурс светодиода составляет не менее 100000 часов» не соответствуют действительности.

Конечно, не из-за светодиода, а просто устройство требует постоянной солнечной энергии для подзарядки, которую в темном углу или помещении будет неоткуда взять, да и аккумуляторы имеют не бесконечный цикл заряд– разряд.

К прочим замеченным недостаткам устройства и путях их локализации – подойдем далее.

Устройство комплектуется Ni-Cd аккумуляторами типа АА с номинальным напряжением 1,2 В и емкостью 700 мА/ч.

Транзисторы VT1—VT3 можно заменить на отечественные приборы типа КТ312, КТ343 с любым буквенным индексом и аналогичные.

Для улучшения работы устройства, включающего длительную бесперебойную работу в течении нескольких месяцев подряд (а не нескольких суток, как до доработки) необходимо сделать ряд простых изменений в схеме.

Параллельно диоду VD1 установить еще два аналогичных диода увеличения тока заряда аккумуляторов. Главное, чтобы все три диоды были аналогичными.

Аккумуляторы заменить на Ni-Mh (это продлит срок их полезной эксплуатации) в таком же корпусе АА, но с емкостью от 2200 мА/ч.

Резистор R4 из схемы удалить. При этом фотореле будет срабатывать раньше, уже при минимальной освещенности и включать светодиод позже (в сумерки), что способствует более длительному заряду аккумуляторов, тем более с большей емкостью, чем штатные.

Днем эксплуатировать (как уже было отмечено выше) фонарь лучше в максимально освещенных местах (например, на окне), а к ночи, в преддверии романтического ужина можно переносить его уже вглубь комнаты, что придаст атмосфере человеческого общения романтичность и оригинальность.

Спектр применения в быту и на природе солнечных элементов и миниатюрных солнечных батарей на их основе весьма разнообразен.

К примеру, 2–3 пластины солнечных батарей, встроенные в плечевой ремень цифрового фотоаппарата или камеры, не позволят полностью зарядить АКБ устройства, но их вполне хватит на то, чтобы подпитать аккумулятор и не позволить путешественнику остаться без возможности фотографировать на природе, вдали от цивилизации, где подзарядить миниатюрный АКБ попросту нечем, кроме естественных солнечных лучей.

Для этого ремень крепится к камере обычным способом. От него отводится небольшой провод, который подсоединяется к фотоаппарату через разъем для внешнего питания DC-out.

Такой ремень можно использовать для подзарядки аккумулятора в течение 10–12 часов при условии солнечной активности.

Каждое электронное устройство оснащено источником вторичного электропитания. Специфика исполнения источника и его технические параметры определяются общесистемными требованиями к устройству в целом и условиями его эксплуатации. В общем случае источники вторичного электропитания – это преобразователи первичной энергии в энергию, пригодную для работы устройства, наделенного определенными пользовательскими функциями. Дополнительной, часто необходимой функцией источника электропитания может быть обеспечение гальванической развязки между источником первичного напряжения и нагрузочными цепями.

Тип приборов под общим названием «источники питания» объединяет множество устройств.

К их числу относятся как простые, на первый взгляд, электрохимические элементы с заданными характеристиками для переносных приборов, так и достаточно сложные, стационарные преобразователи энергии.

Последние выполнены на основе узлов, способных осуществлять различные виды подстроек и регулировок для защиты от внешних и внутренних дестабилизирующих факторов. Временная стабильность параметров источника питания зачастую является определяющим фактором работоспособности прибора в целом. Поэтому при проверке технических характеристик того или иного устройства источнику питания следует уделять особое внимание.
