В последние десятилетия произошла замена традиционных источников питания стационарного оборудования на основе силовых трансформаторов, функционирующих на частоте питающей сети, импульсными источниками питания, или так называемыми бестрансформаторными преобразователями первичного сетевого напряжения. Принцип их действия основан на преобразовании исходного первичного напряжения низкой частоты (десятки герц) питающей промышленной сети в более высокочастотные колебания (несколько десятков килогерц) с последующей трансформацией. Сегодня преобразователи подобного типа составляют большинство источников вторичного электропитания устройств как бытового, так и промышленного назначения.

Среди многочисленных радиоэлектронных устройств, что можно сегодня приобрести в магазинах радиотоваров встречаются готовые блоки многофункциональных устройств, содержащих встроенные источники питания (адаптеры сетевого напряжения). Таков, к примеру, блок ресивера спутникового телевидения BS-S 501 Xtra модели DMO 265-R.

Ресивер был приобретен в 2011 году для использования по назначению – обеспечению приема телевизионной трансляции со спутников – совместно с антенной (тарелкой) спутниковой связи. Когда устройство ресивера было заменено новым, более современным, старый блок оказался не нужен, и до последнего времени «пылился без дела».

Импульсный источник питания, обеспечивает сразу несколько постоянных напряжений: +5 В (ток 1,2 А), +12 В (0,8 А), +22 В (0,3 А) может пригодиться в домашней лаборатории радиолюбителя – как тестовое и настроечное устройство.

Для адаптации промышленного ресивера BS-S 501 Xtra DMO 265-R к запросам радиолюбителя, вскроем его корпус, открутив 4 самореза по периметру.

Слева находится печатная плата SMPS-888 импульсного преобразователя с несколькими выходными напряжениями, с которой будем дальше работать. В преобразователе применена микросхема U1 типаЬМ339, регулируемый стабилитрон TL431 (U2) и импульсный трансформатор YW-TR2-CE. Разъем SN2, расположенный здесь же, служит для соединения выходных напряжений источника питания – плоским кабелем – с платой преобразователя спутниковых сигналов.

С разъема SN2 в соответствии со следующими рекомендациями используют напряжения для лаборатории начинающего радиолюбителя.

Со стороны печатных проводников припаивают проводники 4-х контактного кабеля TIA/EIA 568В2 (ранее применявшегося для соединения сетевой карты системного блока и внешнего модема ПК) или аналогичного. Проводники подключаются к разъему SN2 в соответствии с табл. 3.1.

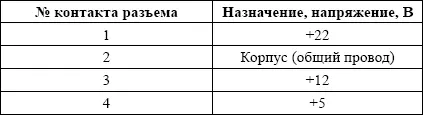

Таблица 3.1.

Распайка проводников разъема SN2

Аналогичным способом можно использовать в качестве относительно мощного источника питания практически любой промышленный электронный прибор, подключившись проводниками к точкам выходных напряжений.

Рассмотренный подход позволяет экономить семейный бюджет, и, кроме того, давать «вторую жизнь» морально устаревшим устройствам, отложенным в утиль за ненадобностью.

При замене блоков сигнализации в промышленных помещениях и частных квартирах часто остаются невостребованными «старые» блоки, которые можно с успехом приспособить для имитации установленной сигнализации – в других квартирах, или по иному назначению, к примеру, для индикации времени на ЖКИ. Как правило для это потребуется просто подключить к старым блокам источник питания с напряжением 10–13 В, и «спрятать» соединительные провода.

Что адаптировать такие блоки сигнализации для собственных нужд радиолюбителя необходимо открыть крышки корпуса и подключиться к определенным точкам. Рассмотрим эту ситуацию подробнее – на примере блоков сигнализации «Комета-02» и «Сигнал-2М».

Чтобы адаптировать блок «Комета-02» нужно подключить к его двухпроводному разъему питание – в соответствии с указанной на корпусе прибора полярностью. Для этого корпус «Кометы» открывают с лицевой стороны (2 винта под специальную отвертку).

При правильном подключении питания, установленном вручную коде «00» (что означает режим включенной сигнализации) и поднятом вверх тумблере, светодиод на панели «Кометы» начнет мигать. Имитация включенной сигнализации достигнута.

Блок «Комета-02» снят с «вооружения» подразделений и квартирных служб вневедомственной охраны.

Охранное устройство «Сигнал-2М» эксплуатируется охранными структурами до сих пор и широко распространено. Этот прибор можно увидеть на промышленных предприятиях, в магазинах и офисах, в банках.

Чтобы разобрать «Сигнал-2М» снимите его с «подложки» с помощью ослабления одного винта в тоце корпуса и открутите

4 самореза с тыльной стороны корпуса. Внутри находится печатная плата с обозначением UA317 (со стороны проводников), где к 5-ти контактному разъему с обозначением (на плате) ТВ2 припаяны 2 проводника питания (типа МГТФ-0,6).

На печатной плате UA317 расположен 5-ти контактный выходной разъем (с винтовой фиксацией), обозначенный как ТВ2. Его распайка следующая:

1 – питание +12 В

2 – общий провод

3, 4, 5 – контакты для подключения шлейфа связи.

Напряжение питания устройства – от стабилизированного источника в диапазоне 9-14 В.

Практическое применение бывшего блока сигнализации «сигнал» не только в имитации наличия охранной сигнализации в квартире (служебном помещении), но и часы.

Простое устройство контроля посещений с памятью и фиксированной индикацией окажется полезным в быту – для подсчета входивших в помещение людей или для того, чтобы быть спокойным, что никто не входил в отсутствие хозяев. Особенно полезно, если вы поехали надолго на дачу (в командировку).

Первое, что приходит на ум – адаптация электромеханического счетчика.

Рассмотрим этот проект ниже.

Электромеханические счетчики используется в промышленности для контроля состояния (счета) и фиксации показаний. При каждом воздействии постоянного напряжения на обмотку (внутри корпуса электромеханического счетчика) происходит изменение его цифровых показаний (возрастание) на один.

Это достигается применением обмотки с якорем, который, в свою очередь, воздействует на рычаг стопорной пружины, удерживающий колесики счетчика с нанесенными на них цифрами. Управление обмоткой осуществляется постоянным током. При каждом воздействии соответствующего напряжения происходит только одно притягивание и одно отпускание якоря катушки счетчика.
