Л. Иванов - Шлюпка. Устройство и управление

Самым распространенным типом гребно-парусной шлюпки является шестивесельный ял (рис. 1).

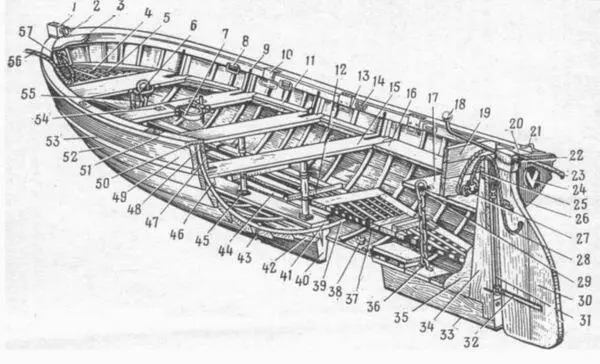

Рис. 1. Общий вид шестивесельного яла:

1 – форштевень; 2 – галсовый гак; 3 – брештук; 4 – отверстие для фонарной стойки; 5, 37 – решетчатые люки; 6 – стопорная планка; 7 – наметка; 8 – вант-путенс; 9 – кница; 10 – подуключина; 11 – чака; 12 -упорна; 13 – степс уключины; 14 – утка; 15 – банка; 16 -продольная банка; 17 – кормовое сиденье; 18 -румпель; 19 – заспинная доска; 20 – кормовая накладка (кница); 21 – обушок; 22 – цепочка чеки; 23, 56 – фалини; 24 – флюгарка; 25 – транцевый брус; 26 – транцевая доска; 27 – кормовой рым; 28 – сорлинь; 29 – отверстие для цепного подъема; 30 – руль; 31 – стержень; 32 – петля для подвески руля; 33 – подкильная полоса (оковка); 34 – ахтерштевень; 35-кница; 36, 55 – цепные подъемы; 38 – пробка; 39 – шпангоут; 40 – киль; 41 – кильсон; 42 – шпунтовый пояс; 43 – четырехгранный гвоздь; 44 – рыбина; 45 – съемная стойка (пиллерс); 46 – подлегарс; 47 – заполнитель (деревянный); 48 -привальный брус; 49 – ширстрек; 50 – планширь; 51, 53-буртики; 52-обшивка; 54-гнездо для нагеля; 57 – носовой рым

Остовом корпуса служит набор, состоящий из продольных и поперечных дубовых или ясеневых брусьев. Набор придает корпусу необходимую форму и обеспечивает его прочность. Основная часть набора – киль.

Киль – сплошной дубовый или клеенный из двух дубовых и трех сосновых досок прямолинейный брус, проходящий по всей длине шлюпки.

В носовой части латунными болтами скреплен с килем, образуя носовую оконечность шлюпки (рис. 2), форштевень – криволинейный брус, клеенный из нескольких дубовых досок.

Кормовую оконечность шлюпки образует врезанный в киль под углом ~ 100° прямоугольный клеенный из дубовых досок брус – ахтерштевень. Ахтерштевень скреп- лен с килем стальной оцинкованной кницей на латунных болтах.

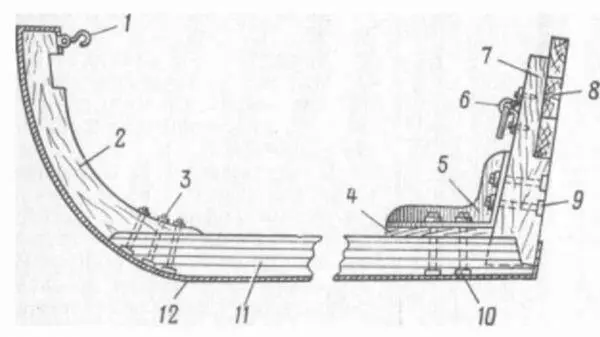

Рис. 2. Киль и штевни:

1 – гак для крепления кливер-галса (галсовый гак); 2 – форштевень; 3, 9, 10 – болты; 4 – подкладка; 5 – кница; 6 – кормовой рым; 7 – ахтерштевень; 8 – транцевая доска; 11- киль; 12 – подкильная полоса

В ахтерштевень заподлицо врезана транцевая доска (транец), изготовленная из двух-трех дубовых досок. С внутренней стороны по периметру к транцу крепится деревянный ободок – транцевый брус. К килю сверху оцинкованными гвоздями прикреплен дубовый резен – киль, придающий килю дополнительную прочность.

По всей длине киля с обеих сторон его верхней части вырезаны шпунты для присоединения первого пояса обшивки (рис. 3).

Киль и форштевень защищены от повреждений металлической подкильной полосой.

К резен-килю стальными оцинкованными шурупами прикреплены шпангоуты – поперечные ребра из твердых пород дерева, выгнутые по форме обводов шлюпки (рис. 4). На шестивесельном яле 25 шпангоутов.

Поверх шпангоутов на резен-киле лежит кильсон-съемная доска, скрепленная с килем латунными болтами (рис. 4 и 14).

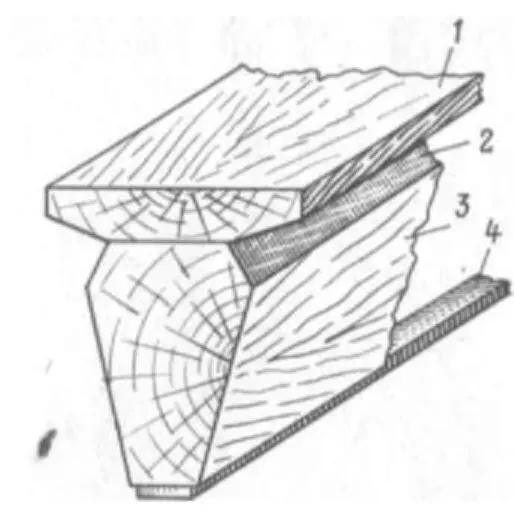

Рис. 3. Конструкция киля:

1 – резен-киль; 2 – шпунт; 3 – киль; 4 – подкильная полоса

Верхние концы шпангоутов скреплены двумя дубовыми изогнутыми по форме борта привальным и брусьями.

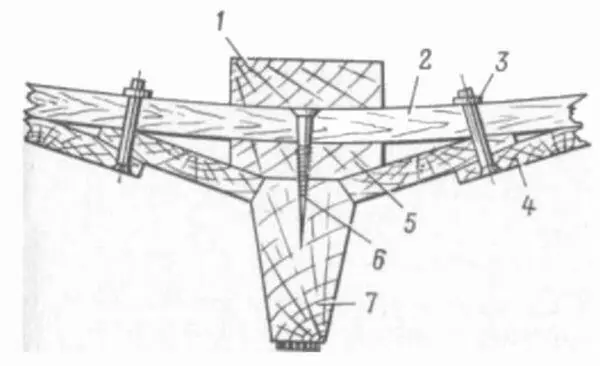

Рис. 4. Крепление шпангоутов:

1 – кильсон; 2 – шпангоут; 3 – гвоздь с шайбой; 4 – обшивка; 5 – резен-киль; 6 – шуруп; 7 – киль

Носовые концы привальных брусьев врезаны в форштевень и скреплены с ним и между собой брештуком-стальной кницей с деревянной накладкой (рис 5).

Кормовые концы привальных брусьев скреплены стальными кницами с транцевым брусом.

К набору яла оцинкованными или медными гвоздями прибита обшивка из сосновых и дубовых досок. Носовые концы обшивки утоплены в вырезанный шпунт на фор-штевне, а кормовые – скреплены с ахтерштевнем ободком транца и транцевой доской. Обшивка состоит из 14 поясов.

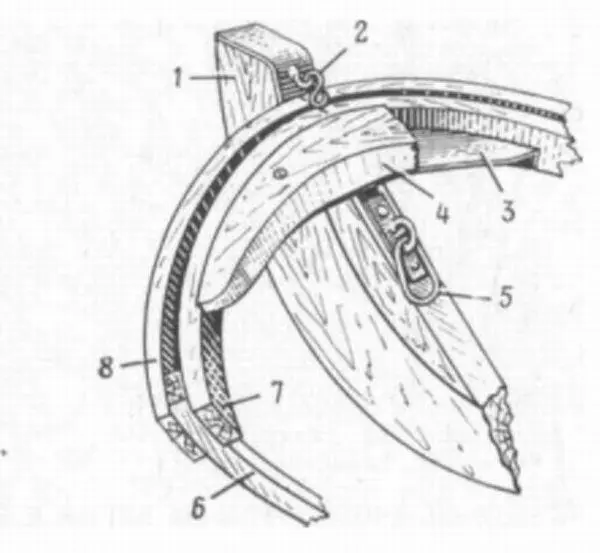

Рис. 5. Крепление привальных брусьев:

1 – форштевень; 2 – гак для крепления кливер-галса; 3 – стальная кница; 4 – деревянная накладка (брештук); 5 – носовой рым; 6 – шпангоут; 7 – привальный брус; 8 – ширстрек

Первый пояс – шпунтовый изготовлен из 16-мм дубовых досок (толщина остальных досок-12 мм). Верхний пояс обшивки – ширстрек тоже изготовлен из дубовых досок. Между ширстреком и привальными брусьями – деревянный заполнитель. Пояса обшивки яла уложены внакрой (рис. 6, а).

Привальные брусья, оконечности шпангоутов и верхние кромки ширстрека закрыты сверху дубовой доской – планширем.

Два буртика – полукруглые дубовые или ясеневые бруски – защищают борта шлюпки от ударов при швартовке. Верхний буртик прикрывает паз между планширем и ширстреком, а нижний – находится на поясе, который ниже ширстрека. Буртики крепятся к обшивке латунными шурупами. В планшире и деревянном заполнителе имеются отверстия для уключин (по три на каждом борту) (рис. 12).

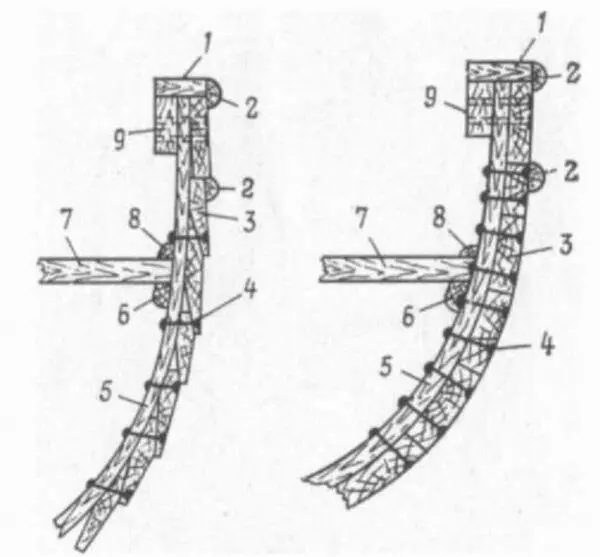

Рис. 6. Обшивка:

а – внакрой; б – вгладь;1 – планширь; 2 – буртики; 3 – доски обшивки; 4 – гвозди с шайбами; 5 -шпангоут; 6 – подлегарс; 7 – банка; 8 – штапик; 9 – привальный брус

На продольные дубовые брусья – подлегарсы опираются банки , которые служат сиденьями для гребцов и элементами поперечного крепления шлюпки.

В яле четыре банки: носовая, баковая (мачтовая), средняя и загребная (кормовая). Стальными оцинкованными кницами они скреплены с привальными брусьями (рис. 7). Чтобы банки не прогибались под тяжестью гребцов, их средние части укрепляют стойками – пиллерсами. Верхний конец стойки входит в гнездо на банке, нижний – в башмак на кильсоне (рис. 14). Между банками по бортам находятся распорки, называемые чаками. Поверх банок и чак вплотную к шпангоутам уложена дубовая планка – штапик (рис. 6 и 7).

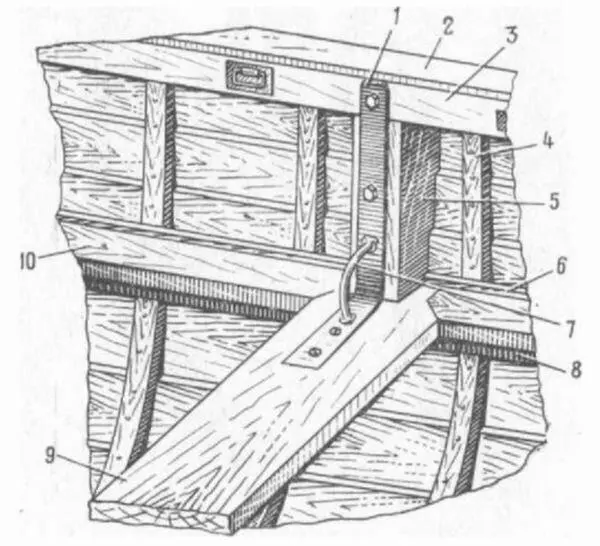

Рис. 7. Крепление банки к привальному брусу:

1 – металлическая кница; 2 – планширь; 3 – привальный брус; 4 – шпангоут; 5 – деревянный заполнитель; 6 – штапик; 7 – фасонный обушок для заводки кливер-шкота; 8 – подлегарс; 9 – банка (средняя); 10 -- чака

В носовой части шлюпки на подлегарс опирается съемный носовой решетчатый люк с отверстием для фонарной стойки (или гоночного номера). Нижний конец стойки входит в гнездо башмака на форштевне.
