Л. Иванов - Шлюпка. Устройство и управление

Фонарь двухцветный( МППСС-72 предусматривает двухцветный фонарь с красным стеклом слева и зеленым справа, который должен заменить трехцветный фонарь ) с красным слева и зеленым справа стеклами. Источником света служит керосиновая или масляная лампа. Фонарь белый – аккумуляторный. Оба фонаря служат для обеспечения безопасности плавания шлюпки в темное время суток. Двухцветный фонарь надевается двумя скобками на кронштейн специальной фонарной стойки, устанавливаемой в носу шлюпки. Хранятся фонари в ящике под загребной банкой, фонарная стойка – на банках с левого борта.

Военно-морской флаг изготовляется из специальной шерстяной ткани (флагдуха), флагшток – из дерева. При движении под парусом флаг, свернутый вокруг флагштока, помещается в парусиновый чехол и укладывается на весла с правого борта. При движении на веслах флагшток с флагом вставляется в обойму на транце и гнездо на кормовом сиденье шлюпки (рис. 15).

Гоночный номер – фанерная доска размером 40X40 см на деревянном штоке длиной 130 см. На черном фоне доски с обеих сторон накрашен белой краской номер шлюпки. Этот номер соответствует номеру на парусе. При движении шлюпки на веслах гоночный номер устанавливается на место фонарной стойки.

Румпель – рычаг для перекладки руля. При управлении шлюпкой на веслах используется изогнутый румпель, при управлении под парусами – прямой. Оба румпеля хранятся между заспинной и транцевой досками, прихваченные штертами к пиллерсу кницы.

Пробка с резьбой закрывает отверстие в днище шлюпки. Цепочкой пробка крепится к кильсону.

Кис а – парусиновый мешок, в котором хранятся мотки ниток и линя, игла, куски парусины, такелажный нож и свайка, необходимые для работы с тросами. В кисе хранятся также запасная уключина, воронка, ответный вымпел и семафорные флажки. Киса хранится под кормовым сиденьем и крепится к рыму кормового цепного подъема.

Шлюпочный чехол изготовлен из специальной парусины, скроен по обводам шлюпки и имеет в носовой и кормовой части разрезы, а по бортам – пришитые куски парусины (ушки). Вдоль кромок разрезов и на ушках пробиты отверстия – люверсы, в которые с одного борта заделываются штерты. Чтобы чехол не провисал и в нем не скапливалась вода, между форштевнем и ахтер- штевнем натягивают леер с талрепом, который крепится в носу за галсовый гак, а в корме – за фасонный обушок. Чехол кладется на леер и с помощью штертов обтягивается и крепится к шлюпке. При спуске шлюпки на воду шлюпочный чехол оставляется на корабле (берегу).

Рангоутный чехол сшит из той же парусины, хранится вместе с парусом на банках в диаметральной плоскости шлюпки, а при постановке парусов – на кормовом решетчатом люке.

Парусное вооружение (см. раздел 1.7).

Компас шлюпочный служит для удержания шлюпки на курсе при движении в тумане, ночью или вне видимости берегов. Хранится под загребной банкой в ящике.

Ответный вымпел – трапецеидальный красный флаг с белым кружком посредине на деревянном штоке. Вместе с двумя красными семафорным и флажкам и служит для сигналопроизводства. Порядок пользования ими изложен в Шлюпочной сигнальной книге.

Шлюпочная сигнальная книга (ШСК) используется при переговорах шлюпки с кораблями, постами наблюдения и связи (НиС) и другими шлюпками, а также является пособием по управлению шлюпкой в различных условиях. Хранится в парусиновом чехле с лямкой.

Рис. 18. Типовое расположение предметов шлюпочного снабжения

Комплект дождевого платья (куртка, брюки и головной убор) свертывается и подвешивается на штертах под банками в тех местах, где сидят гребцы (по комплекту на каждого). Для этого снизу в банки ввернуты специальные обушки.

Спасательный пояс изготовлен из двух слоев парусины и пенопласта (или крошеной пробки). Может быть заменен спасательны м жилетом . Количество соответствует численности команды. Хранятся по бортам шлюпки под банками.

Морские карты (в пеналах), прокладочный инструмент, средства радиосвязи, продовольствие и другие необходимые предметы берутся на шлюпку в случае необходимости. Типовое расположение предметов шлюпочного снабжения показано на рис. 18.

Шестивесельный ял имеет одномачтовое рейковое разрезное парусное вооружение, основными частями которого являются рангоут – мачта и реек, паруса – фок и кливер, стоячий такелаж – снасти для поддержания рангоута, бегучий такелаж – снасти для подъема и управления парусами (рис. 19).

Фок-мачта, клеенная из сосны или ели, длиной 5,5 м служит опорой для парусов (рис. 20). Нижний четырехгранный конец мачты – шпор для прочности обшит металлической оковкой . Мачта шпором ставится в степс и крепится наметкой к банке. Для лучшего соединения со степсом шпор имеет желоб, в который входит штырь степса. Для плотного прилегания мачты к банке нижняя часть ее спереди имеет плоскую форму. Выше банки сечение мачты круглое с постепенным уменьшением диаметра по высоте. Наибольшая толщина мачты (100 мм)-в районе наметки. В этом месте она воспринимает основную нагрузку парусов. Выше наметки на мачте укреплен бугель с гаком для осаживания и крепления фока-галса. На верхний конец мачты – топ в уровень с ее срезом надет и закреплен шурупами бугель с обушками для крепления вант. Ниже бугеля вырезано сквозное отверстие, в которое помещен шкив. Через шкив пропущен ходовой конец фока-фала.

Ванты (пеньковый трос окружностью 50 мм или стальной трос 0 4-6 мм) крепят мачту. В оба конца вант вплеснены коуш и – металлические кольца с желобками.

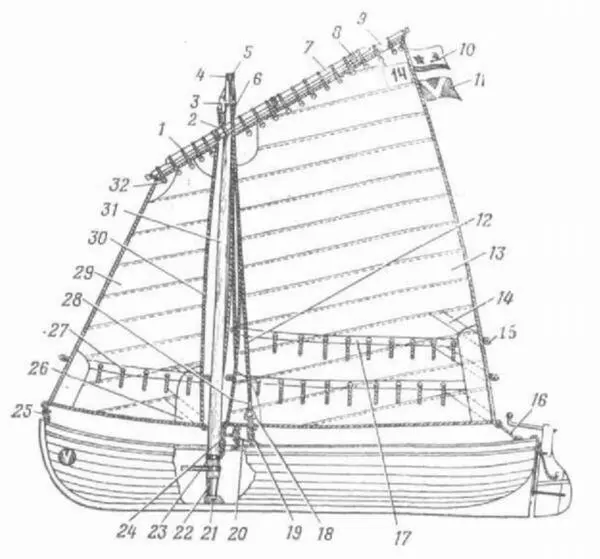

Рис. 19. Парусное вооружение шестивесельного яла:

1 – слаблинь; 2 – третная стропка; 3 – ракс-бугель; 4 – бугель; 5 – топ; 6 – фал; 7 – шкала; 8 – полубензель; 9 – реек; 10 – Военно-морской флаг; 11 – флюгарка; 12 – ван- тина; 13 – фок (парус); 14 – боуты; 15 – кренгельсы; 16 – фока-шкот; 17 – риф-банты; 18 – коуш; 19 – тросовый талреп; 20 – кливер-шкот; 21 – степс; 22 – оковка; 23 – бугель с галсовым гаком; 24 – фока-галс; 25 – кливер-галс; 26 – банты; 27 – риф-штерты; 28 – коуш; 29 – кливер; 30 – ликтрос; 31 мачта; 32 – люверс

Верхние концы вант крепятся к обухам бугеля. К нижним коушам вант крепятся штерты – концы линя окружностью 25 мм, служащие тросовыми талрепами для обтягивания и крепления вант к вант-путенеам. Длина вант должна быть такой, чтобы в обтянутом состоянии тросовый талреп был не короче 20 см. Запрещается укорачивать ванты с помощью узлов.

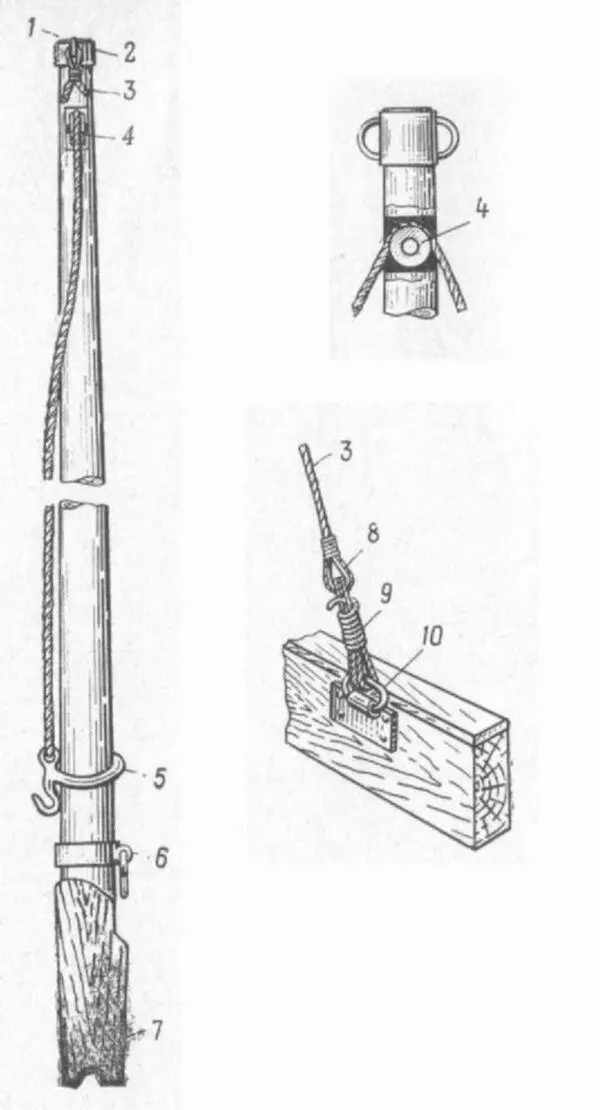

Рис. 20. Мачта:
