Другой путь — создание охлаждаемых турбин. Если лопатки турбины сделать полыми, чтобы внутри них протекал охлаждающий воздух или жидкость, то можно значительно повысить температуру газов, омывающих лопатки, без повышения температуры самих лопаток. Одной из перспективных конструкций охлаждаемых лопаток являются, например, лопатки с так называемым проникающим охлаждением. В этом случае лопатки изготовляются методом порошковой металлургии, т. е. путем спекания мельчайших зерен металла. Через бесчисленное множество микропор в стенках такой лопатки изнутри ее наружу продавливается какая-нибудь охлаждающая жидкость. Покрывая тончайшим холодным слоем поверхность лопатки, омываемую раскаленными газами, эта жидкость создает защитную завесу, изолирующую лопатку от непосредственного воздействия газов. Температура лопатки при таком способе охлаждения может быть значительно ниже температуры газов.

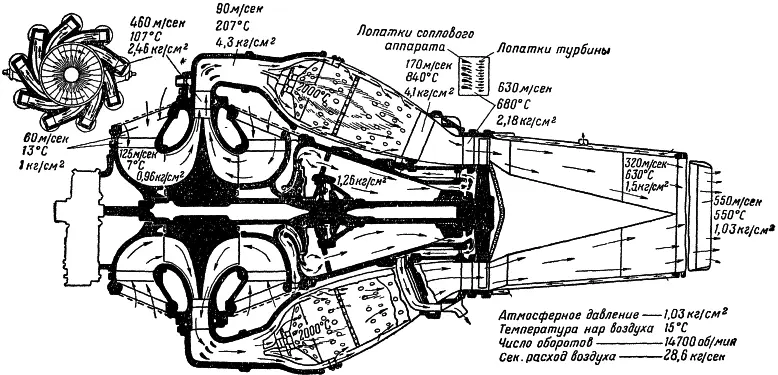

Рис. 38. Схема течения воздуха и газов через турбореактивный двигатель РД-500

Итак, два пути ведут к желанной цели — созданию высокотемпературной газовой турбины, по двум направлениям ведутся настойчивые исследования и конструктивные изыскания. Много лет трудятся ученые и инженеры над созданием опытных турбин с лопатками, способными работать при высоких температурах, но пока эти работы еще не вышли из стадии эксперимента.

На практике температура газов, поступающих на лопатки турбин турбореактивных двигателей, остается почти неизменной. Нелегко разрешить те большие трудности, которые стоят на пути создания высокотемпературной газовой турбины. Нет сомнения, что настойчивый труд ученых и инженеров в этой области приведет к желаемым результатам и высокотемпературные газовые турбины в недалеком будущем найдут широкое применение не только в авиации, но и в самых различных отраслях техники.

Но пока газовая турбина все еще является одним из «узких мест» в развитии реактивной авиации, в борьбе за увеличение скорости полета.

Оказывается, однако, что именно в этом непрерывающемся увеличении скорости полета заключены замечательные возможности еще более стремительного ее увеличения. Это связано с тем, что дальнейшее увеличение скорости полета, ради которого необходимо совершенствование газовой турбины, сделает ненужной газовую турбину.

В чем же секрет этой несколько неожиданной возможности, связанной с перспективами дальнейшего развития реактивной авиации?

На первый взгляд возможность значительного упрощения двигателя при переходе к большим скоростям полета кажется странной, пожалуй, даже невероятной. Вся история авиации до сих пор говорит о противоположном: борьба за увеличение скорости полета приводила к усложнению двигателя. Так было с поршневыми двигателями: мощные двигатели скоростных самолетов периода второй мировой войны значительно сложнее тех двигателей, которые устанавливались на самолетах в первый период развития авиации. То же происходит сейчас с турбореактивными двигателями: достаточно вспомнить о сложной проблеме увеличения температуры газов перед турбиной.

И вдруг такое принципиальное упрощение двигателя, как полное устранение газовой турбины. Возможно ли это? Как же будет приводиться во вращение компрессор двигателя, необходимый для сжатия воздуха, — ведь без такого сжатия не может работать турбореактивный двигатель?

Но так ли необходим компрессор? Нельзя ли обойтись без компрессора и как-нибудь иначе обеспечить необходимое сжатие воздуха?

Оказывается, такая возможность существует. Мало того: этого можно достичь даже не одним способом. Воздушно-реактивные двигатели, в которых применен один такой метод бескомпрессорного. сжатия воздуха, нашли даже практическое применение в авиации. Это было еще в период второй мировой войны.

В июне 1944 г. жители Лондона впервые познакомились с новым оружием немцев. С противоположной стороны пролива, с берегов Франции, на Лондон неслись небольшие самолеты странной формы с громко тарахтевшим двигателем (рис. 39). Каждый такой самолет представлял собой летящую бомбу — на нем находилось около тонны взрывчатого вещества. Летчиков на этих «самолетах-роботах» не было; они управлялись приборами-автоматами и также автоматически, вслепую пикировали на Лондон, сея смерть и разрушения. Это были реактивные самолеты-снаряды.

Реактивные двигатели самолетов-снарядов не имели компрессора, но тем не менее развивали тягу, необходимую для полета с большой скоростью. Как же работают эти так называемые пульсирующие воздушно-реактивные двигатели?

Следует отметить, что еще в 1906 г. русский инженер-изобретатель В. В. Караводин предложил, а в 1908 г. построил и испытал пульсирующий двигатель, похожий на современные двигатели этого типа.

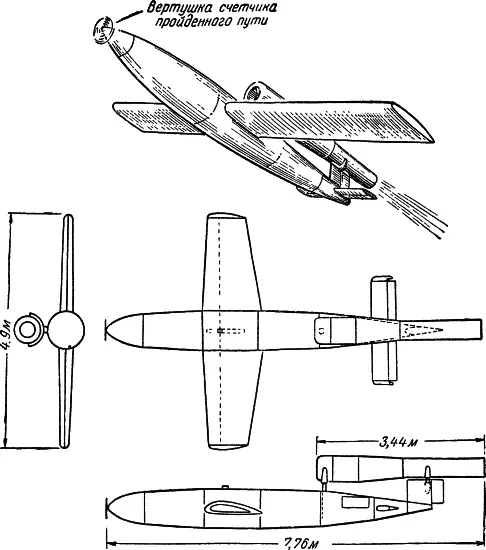

Рис. 39. Реактивный самолет-снаряд. Свыше 8000 таких «самолетов-роботов» было выпущено гитлеровцами во время второй мировой войны для бомбардировки Лондона

Чтобы познакомиться с устройством пульсирующего двигателя, войдем в помещение испытательной станции завода, изготовляющего такие двигатели. Кстати, один из двигателей уже установлен на испытательном станке, скоро начнутся его испытания.

Снаружи этот двигатель прост — он состоит из двух тонкостенных труб, спереди — короткой, большего диаметра, сзади — длинной, меньшего диаметра. Обе трубы соединены конической переходной частью. И спереди, и сзади торцовые отверстия двигателя открыты. Это понятно — через переднее отверстие в двигатель засасывается воздух, через заднее — вытекают в атмосферу горячие газы. Но как же создается в двигателе повышенное давление, необходимое для его работы?

Заглянем в двигатель через его входное отверстие (рис. 40). Оказывается, внутри, сразу за входным отверстием, находится перегораживающая двигатель решетка. Если мы посмотрим внутрь двигателя через выходное отверстие, то увидим вдалеке ту же решетку. Ничего другого внутри двигателя, оказывается, нет. Следовательно, эта решетка заменяет и компрессор, и турбину турбореактивного двигателя? Что же это за такая «всемогущая» решетка?

Но нам сигнализируют через окно наблюдательной кабины — нужно уходить из бокса (так обычно называют помещение, в котором находится испытательная установка), сейчас начнутся испытания. Займем место у пульта управления рядом с инженером, ведущим испытания. Вот инженер нажимает пусковую кнопку. В камеру сгорания двигателя через форсунки начинает поступать топливо — бензин, который сразу воспламеняется электрической искрой, и из выходного отверстия двигателя вырывается клубок раскаленных газов. Еще клубок, еще один — и вот уже отдельные хлопки превратились в оглушительное тарахтение, слышное даже в кабине, несмотря на хорошую звукоизоляцию.
