Якоря характеризуются держащей силой – способностью соединяться с грунтом и выдерживать натяжение, определяемое силой, кратной его весу.

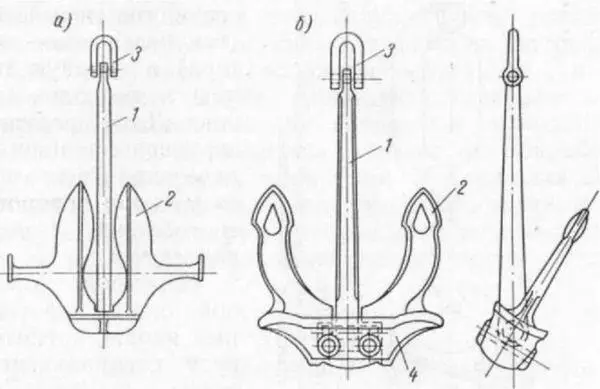

Рис. 58. Типы якорей, применяющихся на судах, и их конструктивные элементы: а – якорь типа Матросова; б- якорь типа Холла. 1 – веретено; 2 -лапа ; 3 – якорная скоба; 4 – голова.
Наилучшим якорем по держащей силе, доходящей до 15-кратного веса якоря, является адмиралтейский якорь . Но из-за громоздкости конструкции, исключающей его уборку в якорную трубу и в бортовой клюз, на морских судах этот якорь не используется. На этих судах широкое применение находят: якорь повышенной держащей силы (Матросова ) и якорь
Холла, удобные в эксплуатации. Держащая сила этих якорей, соответственно равна величине 15- и 3,5-3,75-кратной их весу. Якорные цепи являются связью между якорем и судном.
Провес цепи в воде обеспечивает амортизацию судна при частых динамических воздействиях на него ветра и волн на открытой водной поверхности. Цепь – пока незаменимый элемент якорного устройства, несмотря на ее громоздкость и относительную дороговизну.
Якорные цепи изготовляют стальными, используя способ литья, ковки, штамповки или сварки (рис. 59). Они состоят из звеньев и изготовляются участками, называемыми смычками, длиной каждая около 25 м. В звено ставят распорки (контрфорсы), которые увеличивают прочность цепи примерно на 20- 25%. Минимальный диаметр сечения звена в местах соединения их друг с другом (диаметр проволоки) называется калибром цепи. Отдельные смычки соединяются специальными соединительными звеньями (так называемое звено Кэнтера) в якорную цепь длиною в несколько сот метров. Для предупреждения скручивания цепи при отдаче якоря в нее включается у якоря поворотное приспособление, называемое вертлюгом.

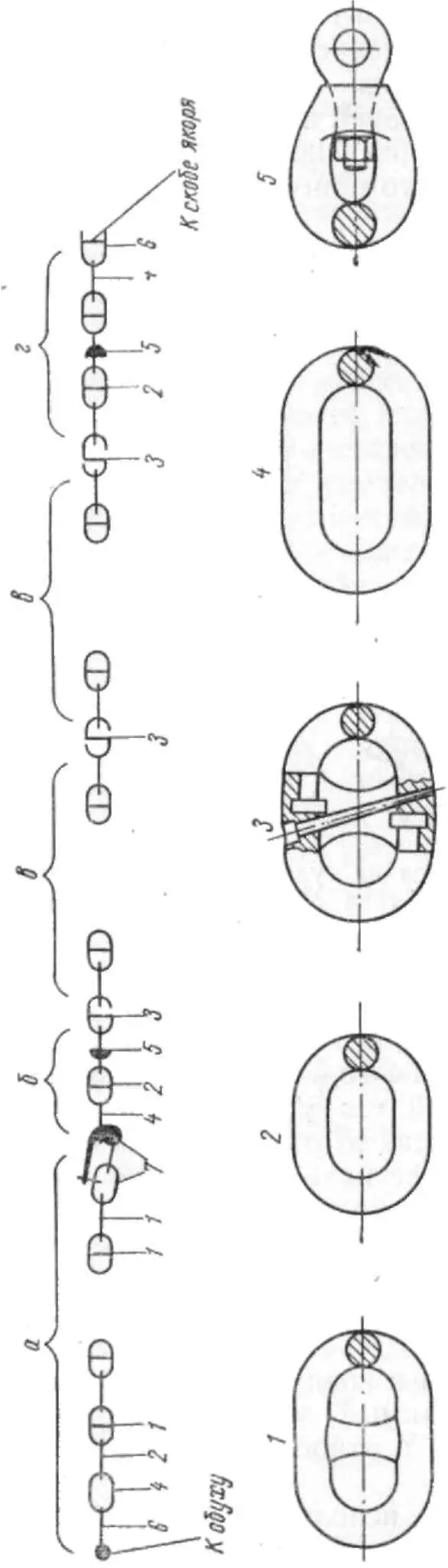

Рис. 59. Элементы якорной цепи: а – жвака-галсовая смычка; б – коренная смычка; в – промежуточная смычка, г – якорная смычка. 1 – общее звено с распоркой; 2 – увеличенное звено без распорки; 3 – соединительное звено; 4 – концевое звено; 5 – вертлюг; 6 – скоба концевая; 7 – глаголь-гак жвака- га л совый.
Коренной конец якорной цепи, противоположный якорю, крепится к корпусу специальным устройством – жвака-галсом, с откидным приспособлением – глаголь-гаком, позволяющим в случае экстренной надобности быстро отдать конец якорной цепи. При подъеме цепи из воды она сходит в специально оборудованное помещение, называемое цепным ящиком, где и хранится.
Якорные клюзы – бортовые и палубные – служат подушками, уменьшающими трение при сходе или подъеме якорной цепи, и, кроме того, бортовые клюзы являются нишами, в которые заподлицо убирается голова и лапы якоря.
Для надежного крепления якорной цепи на якорной стоянке предназначены стопоры, которые принимают на себя динамические рывки якорной цепи, а также служат для закрепления якорных цепей на палубе при поднятых якорях. Стопоры бывают кулачковыми, цепными, винтовыми и эксцентриковыми.
Якорные машины служат для подъема якорной цепи и якоря из воды. Подъем цепи осуществляется звездочкой, представляющей собой диск, вращающийся с валом машины от электрического привода. Звездочка имеет гнезда, соответствующие форме и размеру звена цепи. В эти гнезда входит звено, и при вращении звездочки цепь выбирается.
Якорные машины могут быть двух систем, различающихся конструктивным положением вала, на котором закреплена звездочка. У шпиля ось вала расположена вертикально, и звездочка вращается в плоскости палубы. Конструктивно шпиль выполняется так, что привод, вращающий вал, располагается под палубой, на палубе остается только звездочка и выше ее – барабан-турачка для намотки тросов при их выбирании. У брашпиля ось вала – горизонтальная, и звездочка вращается в плоскости, перпендикулярной палубе. Вся конструкция брашпиля и приводная машина расположены на палубе и занимают на ней много места.
§ 33. Швартовное устройство
Швартовное устройство предназначается для крепления судна при стоянке у пристаней, набережных, пирсов или около других судов, барж и т. д.
Составными элементами швартовного устройства на каждом судне являются (рис. 60):
швартовы – тросы (канаты), предназначенные для закрепления (швартовки) судна у места стоянки. В качестве швартовов на судах применяются стальные, пеньковые, сизальские, манильские, капроновые и нейлоновые канаты (тросы);
кнехты – короткие тумбы, прямые или крестовые, прочно укрепленные на верхней палубе судна и служащие для закрепления швартовов;
киповые планки и тросовые отводы – направляющие тросы к кнехту или шпилю, предохраняющие их от перетирания об острые края судовых деталей;
швартовные механизмы – швартовные шпили, лебедки, служащие для выбирания тросов при подтягивании судна к месту стоянки или для обтягивания швартовов;
тросовые вьюшки – предназначаются для хранения на судне швартовных канатов по-походному;
привальные кранцы – прокладки, предохраняющие борт судна от ударов при навале на стенку или борт соседнего судна.

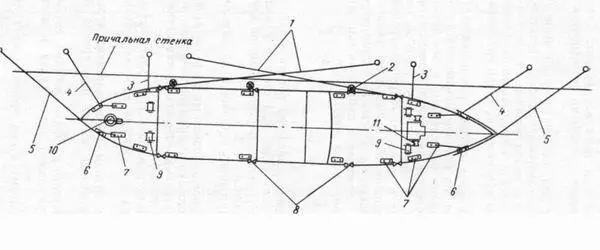

Рис. 60. Схема швартовного устройства судна носовЬй и кормовой шпринг; 2- привальные кранцы; 3-прижимные швартовы; 4- продольные швартовы; 5-дополнительные продольные швартовы; 6- киповые планки; 7- кнехты; 8-швартовые клюзы; 9-тросовые вьюшьки: 10- швартовый шпиль; 11- швартовые турочки браншпиля.

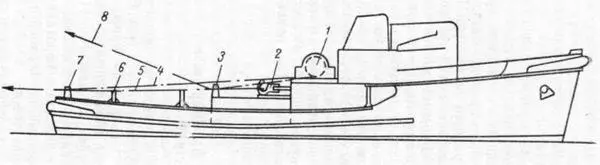

Рис. 61. Схема буксирного устройства. 1 – буксирная лебедка; 2 – буксирный гак; 3 – промежуточный клюз с наметкой; 4 – буксирный трос от лебедки; -5 – буксирный трос от гака; 6- буксирная арка; 7 – буксирный клюз; 8 – буксирный трос при буксировке на коротком тросе.
§ 34. Буксирное устройство
Буксирное устройство обеспечивает использование судов в качестве буксиров (тянущих или толкающих другие суда) или служит для буксировки судна другими судами. Для этого на обыкновенных судах в оконечностях верхней палубы ставят усиленные кнехты или специальные тумбы, называемые битенгами.
На судах буксирного типа или спасательных судах устанавливаются специальные буксирные устройства (рис. 61), состоящие из буксирных автоматических лебедок, обеспечивающих эластичность буксировки воза (буксируемого судна) – стравливающих трос при его большом натяжении, а при слабине – автоматически подбирающих его.
