Применяются и другие системы устройства, дающие удовлетворительные результаты, например маятниковые передачи, которые в сочетании с механизированной системой подачи в значительной степени увеличивают производительность устройства, предотвращают возможность повреждения грузов и травмы людей.

Шлюпочное устройство на судне служит для спуска, подъема, хранения и закрепления шлюпок по-походному.

Шлюпки (катера) предназначаются для спасения людей в случае аварии и гибели судна, для связи судна с берегом, а также для выполнения работ на плаву около судна (завод якорей и тросов, окраска бортов и т. п.).

Шлюпочное устройство размещается возможно выше над ватерлинией, как правило, на одной из верхних палуб надстройки (шлюпочной палубе), на хорошо освещенной площадке, к ним должны быть обеспечены удобные подходы. Шлюпки нельзя размещать ближе чем на одну треть длины судна от форштевня, где они могут быть смыты или повреждены при аварии. В кормовой части судна шлюпки должны быть расположены так, чтобы при спуске они не попали бы в струю, создаваемую работающими винтами. Устройство должно обеспечить спуск шлюпки с полным комплектом людей и снабжением при крене судна на любой борт до 15° и дифференте до 10°.

Шлюпки, применяемые на судах, могут быть деревянными, металлическими и пластмассовыми и подразделяются в зависимости от назначения на спасательные и рабочие.

Число и вместимость спасательных шлюпок определяются типом судна, районом плавания и количеством на нем людей. Пассажирские суда снабжаются спасательными шлюпками исходя из расчета приема 50% общего числа пассажиров и команды с каждого борта. Грузовые суда должны иметь шлюпки с каждого борта, вмещающие всех людей, находящихся на судне.

В настоящее время все более широкое применение находят винтовые спасательные шлюпки (моторное либо с ручным или педальным приводом на гребной вал) с запасом плавучести, который обеспечивается воздушными ящиками. Эти шлюпки должны быть оборудованы защитными устройствами от зноя и непогоды (тенты, натягиваемые на каркас). На танкерах применяются спасательные шлюпки закрытого типа из огнестойких материалов с теплоизоляцией, оборудованные системой орошения внешней поверхности, способные преодолеть зону горящего топлива, разлившегося вокруг аварийного танкера. На шлюпках предусматривается снабжение, обеспечивающее управление шлюпкой, подачу сигналов и все необходимое для сохранения жизни людей (медикаменты, питьевая вода, продукты питания и т. п.).

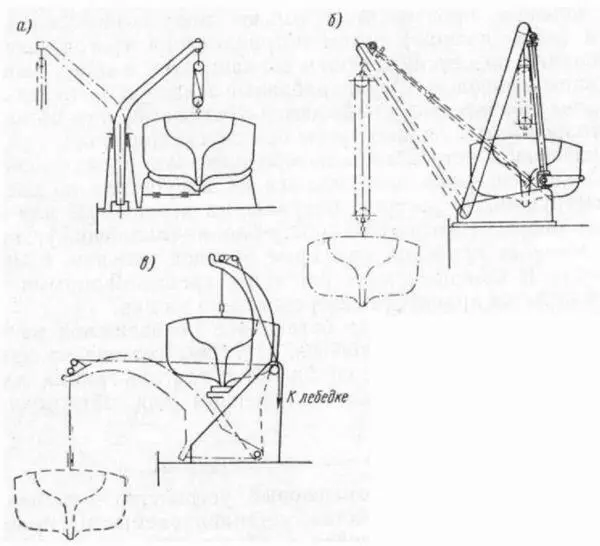

Рис. 64. Схема действия различных шлюпбалок: а – поворотной; б – заваливающейся; в – скользящей (гравитационной) .

Рабочие шлюпки в большинстве случаев бывают с транцевой кормой, гребные, с запасом плавучести, обеспечиваемым воздушными ящиками.

Шлюпбалки служат для спуска шлюпки на воду или подъема их с воды на борт. Шлюпбалки могут быть различных систем, более широкое распространение получили поворотные, заваливающиеся и гравитационные (рис. 64).

Поворотные шлюпбалки требуют сложных мероприятий для вываливания шлюпки за борт, из-за чего в последнее время находят применение преимущественно в речном флоте.

Заваливающиеся шлюпбалки действуют по одному принципу: вылет шлюпки происходит в результате наклона верхней части шлюпбалки вокруг пятки, опертой на палубу. На рисунке приведена заваливающаяся шлюпбалка с изогнутыми стрелами, вылет которых производится вращением телескопического винтового привода.

Гравитационные шлюпбалки (падающие), при работе которых вылет шлюпок производится только под воздействием силы тяжести (веса шлюпки) путем потравливания тросов (лопарей). Все операции по спуску шлюпки совмещаются в одну, выполняемую общим приводом. Двухбарабанные шлюпочные лебедки этих шлюпбалок обязательно снабжаются тормозами, при помощи которых только потравливают тросы при спуске шлюпок.

В шлюпочном устройстве с поворотными или заваливающимися шлюпбалками шлюпки размещаются на палубе или на специальных конструкциях – рострах, опираясь на деревянные или металлические опоры, называемые ростр-блоки (кильблоки), верхняя кромка которых пригнана по форме обводов шлюпки, с мягкими подушками. В шлюпочном устройстве с гравитационными шлюпбалками шлюпки хранятся непосредственно на них.

Чтобы шлюпка при качке оставалась неподвижной на ростр- блоках, ее закрепляют найтовами. Найтовы состоят из захватов с присоединенными цепями, снабжаются глаголь-гаками для быстрой их отдачи и тросовыми талрепами для обтягивания их втугую.

Промысловые устройства – специальные устройства, устанавливаемые на промысловых судах и обеспечивающие работу орудии, добывающих в море рыбу, китов, морского зверя, крабов, креветок, водорослей и т. п.

Конструкция промысловых устройств различна и зависит от назначения промысла и способа добычи.

Большинство промысловых судов предназначается для лова рыбы, они оборудуются рыбопромысловыми устройствами. Некоторый интерес представляют также китобойные суда, имеющие специальные устройства для отбоя китов.

Рыбопромысловые устройства классифицируются в зависимости от способа лова рыбы, наиболее широкое применение нашли траловый и дрифтерный.

Траловый способ применяется для лова рыбы донных пород специальной донной сетью мешкообразной формы, называемой тралом. Сеть буксируется судном по дну при помощи тросов (ваеров).

Дрифтерный способ применяется для лова рыбы (в основном сельди) плавными сетями, поддерживаемыми в воде на определенной глубине в вертикальном положении с помощью поплавков и буйков, удерживаемых тросом-вожаком.

Промысловые устройства, предназначенные как для тралового, так и для дрифтерного способа лова рыбы, устанавливают на судах-траулерах.

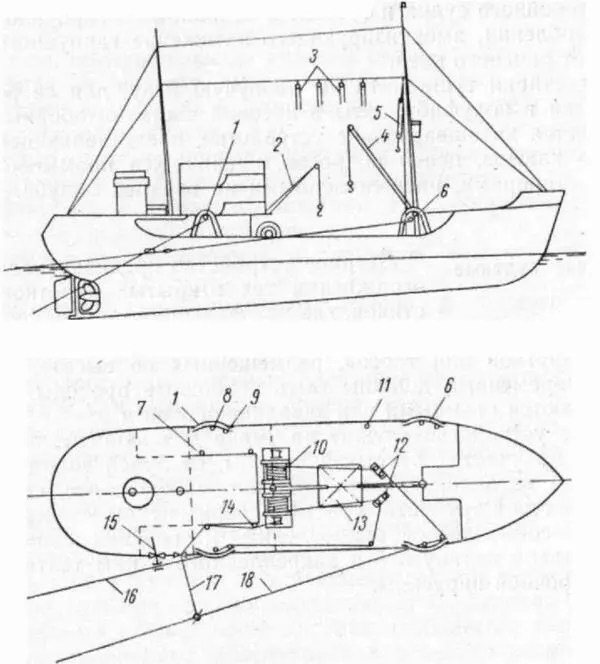

Рис. 65. Схема тралового устройства для бортового траления, 1-дуги кормовые; 2 – грузовая стрела; 3 – блоки сушилки; 4-носоваягрузовая стрела; 5-джильсон ; 6 – дуги носовые; 7 – квартропные ролики; 8 – блоки траловых дуг; 9 – коренные ролики; 10 – траловая лебедка; 11-бортовые ролики; 12 – центральные ролики; 13 люк рыбного трюма; 14 – ролики отводящие; 15-стопор , 16-кормовой ваер; 17 – мессенджер; 18 – носовой ваер.

Траловое устройство может быть двух типов в зависимости от типа траулера, на котором они устанавливаются: с бортовым и кормовым тралением.

Траулере бортовым тралением имеет траловое устройство расположенное в носовой части верхней палубы, состоящее из элементов, приведенных на рис. 65. На траулерах с кормовым тралением все элементы тралового устройства расположены в корме верхней палубы, заканчивающейся слипом. Слип представляет собой криволинейную наклонную поверхность, доходящую до кормового подреза у грузовой ватерлинии.
