Группа сжатого воздуха состоит из воздушных систем низкого, среднего и высокого давления, подающих воздух для работы судовых устройств или механизмов, а также для работы пневмоприводов, не имеющих собственных компрессоров.

Специальная группа систем для наливных судов состоит из следующих систем:

1) грузовой, производящей погрузочно-разгрузочные операции с жидкими грузами в танках наливных судов;

2) зачистной, обеспечивающей зачистку танков наливных судов от остатка груза, отстоя и грязи;

3) газоотводной, отводящей через предохранительные клапаны в атмосферу газы, выделяемые грузом в танках;

4) подогрева вязких грузов – для подогрева грузов в танках при выдаче их с судна или при перегрузке между танками или цистернами;

5) мойки танков – для подачи пара или горячей воды в танки после их разгрузки для мытья и газобезопасной обработки.

Группа систем управления судовыми механизмами и устройствами и внутрисудовой переговорной связи, включающая системы специфического назначения:

1) управления (гидравлического и пневматического) -дл я изменения режимов работы механизмов на расстоянии с центральных постов;

2) воздушного измерения (пневмеркаторную систему)-для дистанционного измерения с центральных постов осадки судна или количества и уровня жидкого груза в отсеках;

3) переговорных труб (связи)-для голосовой связи и устной передачи команд между постами управления в различных помещениях судна.

Конструктивными элементами – частями – судовых систем являются: трубы и гибкие шланги; соединительная арматура; арматура для закрывания, регулирования или переключения трубопроводов; механизмы, осуществляющие процесс энергообмена и перемещающие среды в трубопроводах; контрольно-измерительные и сигнальные приборы; аппараты теплообмена; защитные устройства; цистерны, баллоны, расходные баки и другие емкости; подвески, кронштейны и детали для крепления труб и арматуры к судовым конструкциям; компенсаторы удлинений и сжатий трубопроводов и т. п.

Среда, перемещаемая в судовых системах, может быть очень агрессивна, скорость ее течения, температура и давление очень различны, поэтому для изготовления конструктивных элементов судовых систем используют различные материалы.

Трубы – основные конструктивные элементы судовых систем. Для изготовления труб судовых систем чаще всего используют углеродистую сталь. Для сохранения физико-химических качеств среды, протекаемой в трубах, их изготовляют также из легированной стали, медными, биметаллическими (сталь – медь), латунными и из легких сплавов.

Кроме этих труб, в судовых системах используют также стальные, футерованные изнутри полиэтиленом, а также полиэтиленовые и из винипласта.

Соединение труб, присоединение их к запорной, переключающей и регулирующей арматуре, к стенкам цистерн, к механизмам и аппаратам может быть разъемным и неразъемным (путевые соединения). К разъемным соединениям относятся фланцы, муфты, штуцера и дюриты. Для создания плотности разъемных соединений между ними устанавливают прокладки из картона, паронита, резины, фибры, полиэтилена и других материалов. К неразъемным относятся сварные, паяные и клееные соединения.

Фасонные части трубопроводов – колена, тройники, четверники и переборочные стаканы – применяют для разветвления трубопроводной сети, прохода труб через настилы, переборки и т. п.

Компенсаторы служат для восприятия температурных удлинений или смещения труб вследствие деформаций судовых конструкций. Компенсаторы монтируются в трубопроводах больших диаметров с переменной температурой среды (таких, как паропроводы высокого давления); для прочих систем их роль выполняют самокомпенсаторы – изогнутые участки труб.

Подвески и кронштейны, выполненные из полосового или профильного металла, служат для крепления труб к элементам судовых конструкций.

Арматура судовых систем служит для закрывания, регулирования или переключения трубопроводов. Она обеспечивает отключение, изменение количества протекаемой среды, изменение направления движения среды в разные трубопроводы, поддержание в трубопроводах постоянного давления и защиту систем от попадания в них посторонних предметов.

Арматура может быть стальной, латунной и бронзовой. Всю арматуру судовых систем классифицируют по назначению и конструкции на следующие группы (рис. 66).

1) Клапаны, характерной деталью которых является тарелка, перекрывающая живое сечение проточной части внутри его корпуса.

В зависимости от способа управления тарелкой и назначения клапаны разделяются на запорные, невозвратные, невозвратно-запорные, невозвратно-управляемые, предохранительные, дроссельные и редукционные.

Клапаны запорные перекрываются тарелкой, регулируемой шпинделем. Клапаны невозвратные, предохранительные и редукционные работают автоматически. В невозвратном клапане шпинделя нет, тарелка прижимается к седлу в корпусе собственным весом и давлением среды, протекающей в трубопроводе, или пружиной.

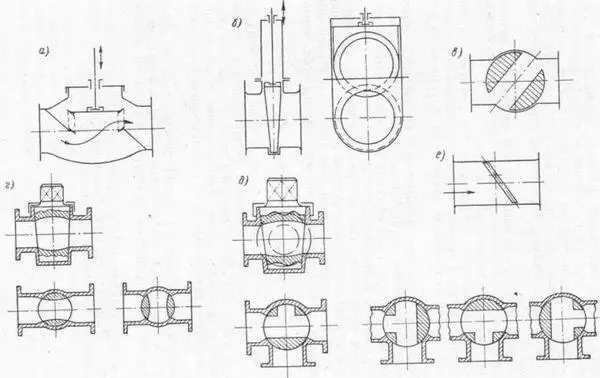

Рис 66 Схема действия арматуры судовых систем: а-запорный клапан; б – клинкетная задвижка; в – дроссельный кран; г – проходной пробковый кран; д – кран -трехходовой манипулятор; е – захлопка.

Клапаны предохранительные работают автоматически: среда проходит, отжимая тарелку, прижимаемую к седлу клапана пружиной, сжатие которой заранее регулируется. При повышении в трубопроводе давления на величину более 20% рабочего тарелка отжимается от седла и клапан открывается, сбрасывая избыточное давление.

Клапаны дроссельные применяются для уменьшения давления в трубопроводах путем изменения гидравлического сопротивления среды, регулируемого положением тарелки.

Клапаны редукционные применяются для снижения статического давления среды в трубопроводах и поддержания его постоянства независимо от колебания давления до и после места установки этого клапана.

2) Задвижки клинкетные (клинкеты) с клиновидным диском перекрывающим сечения трубопровода. Клинкеты используются как запорные органы или как спускные или перепускные средства в качестве донной и бортовой арматутры.

3) Краны проходные, трехходовые и крановые манипуляторы- запорно-регулирующая арматура в виде пробки, установленной в корпусе крана с одной или несколькими прорезями Манипуляторы используются для переключения трех, четырех и более трубопроводов;

4) Захлопки – особый вид арматуры, рабочая тарелка которой шарнирно закреплена на оси.
