В современном «fiber art» оба направления развития — и «декоративное», и «концептуальное», безусловно, имеют право на существование и перспективы дальнейшего развития. На протяжении тысяч лет искусство текстиля существовало и развивалось, и сегодня оно вновь доказывает свое многообразие и жизнеспособность, становясь частью современного актуального искусства.

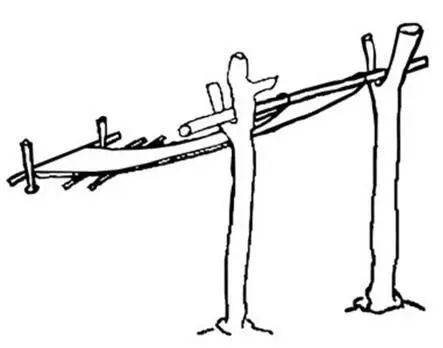

Первые горизонтальные ткацкие станки были очень примитивны (Илл. 31). Нити основы первоначально закрепляли на двух параллельных брусках, установленных невысоко над землей, уток прокладывали с помощью простого челнока (см. 5.8 «Дополнительные ткацкие инструменты»).

Илл. 31

В настоящее время известно много видов горизонтального ткацкого станка. Основное его преимущество перед вертикальным, как уже отмечалось, — возможность вырабатывать длинные ткани.

Современный ручной горизонтальный ткацкий станок состоит из следующих деталей:

1) корпус ткацкого станка;

2) навой;

3) товарный валик;

4) верхние связи ткацкого станка;

5) ремизки;

6) подножки;

7) полуподножки;

8) батанный механизм с бердом;

9) ценовые планки (цены).

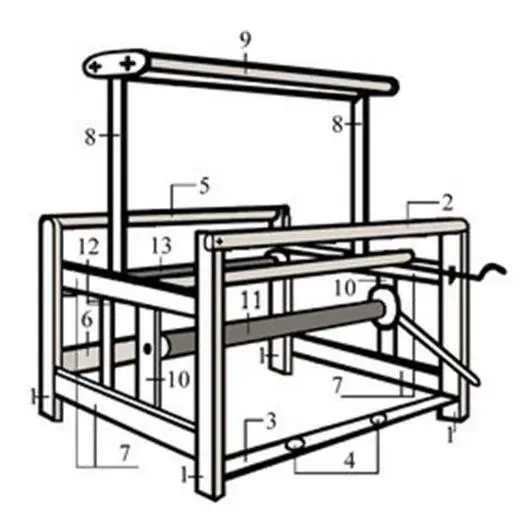

Корпус ткацкого станкапредставляет собой четыре установленные вертикально станины, соединенные между собой (Илл. 32 (1)). В передней части ткацкого станка соединение станин осуществляется при помощи переднего бруска — грудины (Илл. 32 (2)), расположенного на уровне груди ткача, работающего за станком, и полочки (Илл. 32 (3)), расположенной невысоко от пола, в которой проделаны отверстия для установки скамейки (Илл. 32 (4)). Благодаря наличию этих отверстий скамейка (Илл. 34 (1)) находится в стационарном положении. Сзади станины соединены при помощи заднего бруска (Илл. 32 (5)), располагающегося на одном уровне с передним, а также дополнительного бруска (Илл. 32 (6)), расположенного ниже. Задний и передний бруски служат для направления соответственно нитей основы и готовой ткани при движении с навоя на товарный валик. На дополнительном бруске крепятся подножки (Илл. 34 (2)).

Илл. 32

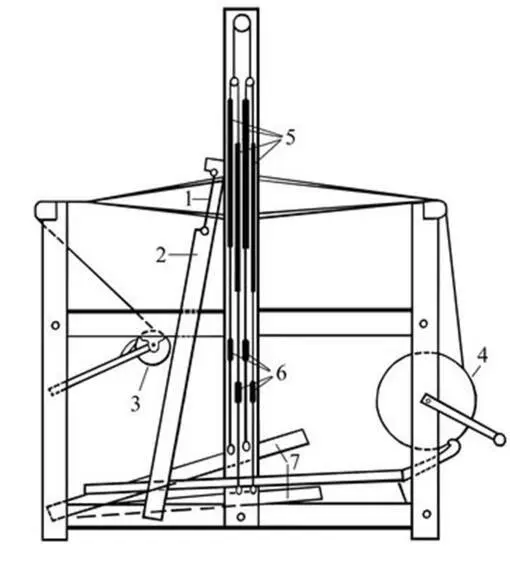

По бокам станины скреплены парой горизонтальных параллельных брусьев (Илл. 32 (7)). К верхним брусьям каждой пары прикрепляются вертикальные брусья (Илл. 32 (8)), поддерживающие рамку с верхними связями ткацкого станка (Илл. 32 (9), Илл. 34 (3)). Верхние брусья обеих пар соединены горизонтальным валом, задача которого направлять готовую ткань на товарный валик (Илл. 34 (4)). На нижних брусьях каждой пары закреплен батанный механизм (Илл. 33 (2), Илл. 34 (5)) с бердом (Илл. 33 (1)). Каждая пара горизонтальных брусьев скрепляется вертикальными, расположенными параллельно друг другу (Илл. 32 (10)). На вертикальных брусьях крепится товарный валик (Илл. 32 (11), Илл. 33 (3)). В левой части ткацкого станка горизонтальные брусья скреплены двумя параллельными вертикальными брусками (Илл. 32 (12)), расположенными сзади товарного валика. Эти бруски соединены металлическими штырями, на которые крепятся полуподножки (Илл. 33 (6)).

Навой(Илл. 32 (13), Илл. 33 (4)) — это вал, на который наматывается основа. Навой расположен в задней части ткацкого станка.

Товарным валиком(передним навоем) (Илл. 32 (11),Илл. 33 (3)) называется вал, на который навивается готовая ткань. Товарный валик расположен в передней части ткацкого станка. Таким образом, на горизонтальном ткацком станке движение нитей основы происходит с навоя на товарный валик. И навой, и товарный валик имеют храповые колеса (Илл. 35 (1)) с тормозами (Илл. 35 (2)), расположенными с правой стороны ткацкого станка. Вращение навоя производится с помощью ручки (Илл. 34 (6), Илл. 35 (3)), расположенной на правой передней станине ткацкого станка и соединенной с храповым колесом навоя посредством длинного металлического штыря (Илл. 35 (4)) и червячной передачи (Илл. 35 (5)). Товарный валик снабжен рычагом (Илл. 34 (7), Илл. 35 (6)). Когда необходимо навить часть готовой ткани на товарный валик, поступают следующим образом: убирают тормоза с обоих валов и несколько раз поворачивают ручку, затем, когда основа ослабнет, с помощью рычага поворачивают храповое колесо товарного валика, пока не установится натяжение основы. В некоторых ткацких станках система отматывания готовой ткани несколько другая. Если храповое колесо навоя не имеет ручки, то нужно ослабить тормоз навоя, а затем руками повернуть навой несколько раз, после чего рычагом товарного валика отрегулировать натяжение нитей основы.

Илл. 32

Навой и товарный валик имеют так называемые фартуки, представляющие собой отрезы ткани, закрепленные одним концом на навое или товарном валике. Другой конец фартука зашит в виде кармана, в который вставлена деревянная планка. В этой части фартука прорезаны петли. В петли вставляются крепления, которые привязаны к дополнительным планкам для закрепления на них нитей основы.

Верхние связиткацкого станка представляют собой деревянную рамку, укрепленную на двух вертикальных брусьях (Илл. 32 (8,9), Илл. 36 (1), Илл. 37 (1)). Рассмотрим Илл. 36. Рамка имеет две пары металлических штырей (2,3), на которых закрепляются небольшие деревянные планки (4), имеющие по три сквозных отверстия (5, 6, 7). Отверстия (5) и (6) служат для закрепления планки (4) на штырях (2) и (3). Штыри (3) более толстые, чем штыри (2), потому что планки постоянно закреплены на штырях (3), тогда как штыри (2) используются лишь в процессе заправки ткацкого станка, для того чтобы поставить станок «на тормоз». Штыри (2) и (3) вставляются в отверстия рамки. В передней планке рамки эти отверстия сквозные, а в задней части — глухие. Для фиксации штырей в стационарном положении, в передней части рамки закрепляют небольшие плоские планки (8) с отверстиями (9). Планки (8) закреплена на шурупе (10), благодаря чему, планка может подниматься. Планку (8) поднимают в том случае, когда необходимо вставить или вынуть металлический штырь (2) (вариант А). В остальное время, планка (8) закрывает отверстия в рамке (1), т. к. отверстие (9) надевается на шуруп (1) (вариант Б). Таким образом, деревянные планки (4), будучи закрепленными на штыре (2), находятся в подвижном состоянии и могут подниматься и опускаться. Через отверстие (7) происходит соединение верхних связей ткацкого станка с ремизками.
