3) рисунок подвязи;

4) рисунок хода по подножкам.

Для того чтобы системы основных и уточных нитей образовывали ткань, они должны переплетаться друг с другом. При этом каждая нить основы будет располагаться либо над нитями утка, либо под ними. Когда нити основы и утка переплетаются друг с другом, образуя ткань, получается ткацкое переплетение. В зависимости от переплетения получаются ткани различных структур. Графически рисунок переплетения может быть изображен как система клеток. В таком рисунке нити основы изображаются вертикальными междустрочьями, а нити утка — горизонтальными. Счет нитей основы осуществляется слева направо, а утка — снизу вверх. Точки, где нити основы перекрывают нити утка, называются соединительными точками и изображаются закрашенной клеткой. Не закрашенные клетки обозначают уточные перекрытия.

На рисунке переплетения обычно изображают раппорт этого переплетения. Раппортомпереплетения называется наименьшее число разно переплетающихся нитей в ткани, после которого порядок их переплетения повторяется. Различается раппорт переплетения по основе (Ro)и раппорт переплетения по утку (Ry).Наименьший возможный раппорт ткани -

Ro = Ry = 2

Раппорт переплетения ткани связан с технологическими параметрами заправки ткацкого станка. Так, Roсвязан с количеством ремизок, необходимых для ткачества, a Ry— с количеством подножек и ходом по подножкам. Чем больше раппорт переплетения, тем сложнее может быть структура ткани.

Непосредственно над рисунком переплетения располагается рисунок проборки. Вертикальные междустрочья рисунка проборки обозначают нити основы, и количество этих междустрочий всегда совпадает с Ro.Горизонтальные междустрочья обозначают ремизки, в которые осуществляется проборка нитей основы при заправке на ткацкий станок. Нумерация ремизок может быть как сверху вниз, так и снизу вверх. Порядок продевания нитей основы в ремизку обозначают кружком. Раппортом проборки (Rnp.)называется наименьшее число нитей основы, продетых в ремизки в определенном порядке, Rnp.= Ro.Существует много различных видов проборок (см. 5.4 «Виды проборок»). При заправке ткацкого станка надо выбирать оптимальную.

Справа от рисунка проборки располагается рисунок подвязи. В этом рисунке горизонтальные междустрочья обозначают ремизки, а вертикальные — подножки. На этом рисунке крестиком отмечено, какая ремизка подвязана к данной подножке на подъем, неотмеченные ремизки при этом должны работать на спуск. Раппортом подвязи (Rn.)называется наименьшее число подножек ткацкого станка, необходимых для выработки данного переплетения. Пользуясь рисунком подвязи, нужно соединять ремизки с подножками при подготовке ткацкого станка к работе (см. 5.5 «Подвязь ткацкого станка»).

Непосредственно под рисунком подвязи и, соответственно, справа от рисунка переплетения располагается рисунок хода по подножкам. Здесь вертикальные междустрочья обозначают подножки, а горизонтальные — нити утка. Точками обозначен порядок нажатия на подножки. Раппортом хода по подножкам (Rx.n.) называется порядок нажатия ткачом на подножки в пределах одного Ry.переплетения. Рисунок хода по подножкам служит непосредственным руководством в работе ткача.

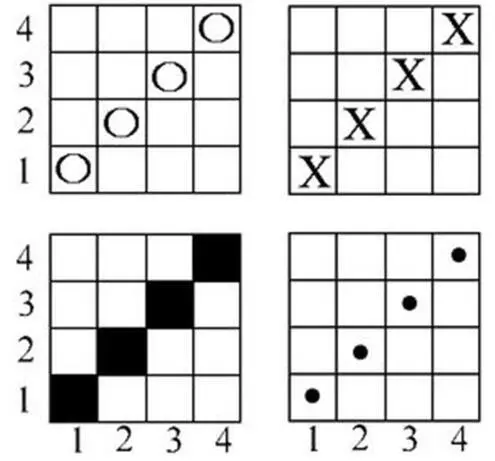

Илл. 47

Рассмотрим особенности составления рисунков подвязи и хода по подножкам на основе рисунков переплетения и проборки.

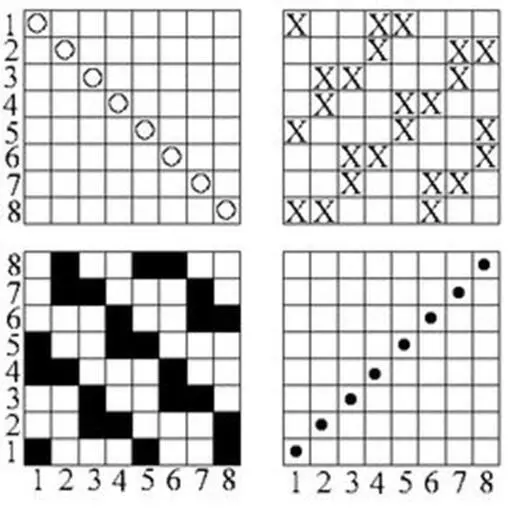

В первом примере Ro = Ry = 8 нитей (Илл. 48). В пределах раппортов нет одинаковых нитей основы или утка. Так как нет одинаковых нитей основы, то минимальное количество ремизок, необходимое для выработки данного переплетения также равно восьми. Пробираем первую нить основы в первую ремизку, вторую — во вторую и т. д. до восьмой ремизки, затем Rnp. повторяется. Теперь построим рисунок подвязи. Так как в раппорте данного переплетения нет одинаковых нитей утка, то количество подножек, необходимых для его выработки, также равно восьми. Соответственно в рисунке хода по подножкам раппорт также равен восьми.

Илл. 48

Посмотрим на рисунок переплетения. На первой нити утка отмечены основные перекрытия, которые осуществляются первой, пятой и восьмой нитями основы (закрашенные квадратики). На рисунке проборки видно, что эти нити основы пробраны соответственно в первую, пятую и восьмую ремизки. Следовательно, эти ремизки должны быть подняты при нажатии на первую ремизку и прокладывании первой нити утка. Таким образом, на рисунке подвязи на первой подножке отмечаем крестиками первую, пятую и восьмую ремизки, а на рисунке хода по подножкам, соответственно нажатие на первую подножку. Аналогично рассуждаем и при рассмотрении остальных нитей утка в рисунке переплетения.

Возможен вариант построения рисунков подвязи и хода по подножкам по нитям основы. В рисунке переплетения рассмотрим первую нить основы. Она перекрывает первую, четвертую и пятую нити утка и пробирается в первую ремизку. Следовательно, на рисунке подвязи отмечаем, что первая ремизка должна подниматься при нажатии на первую, четвертую и пятую подножки. Аналогично рассуждаем и с другими нитями основы в рисунках переплетения и проборки. В результате рисунок подвязи выстраивается автоматически. В рисунке хода по подножкам отмечаем последовательное нажатие с первой по восьмую подножки, так как в данном переплетении нет одинаковых нитей утка.

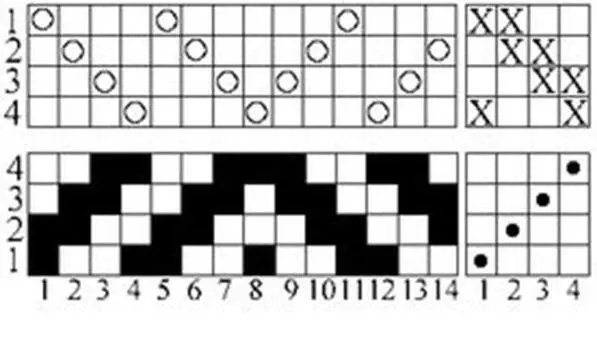

Во втором примере Ro = 14 нитей, Ry = 4 нити (Илл. 49). Следует обратить внимание, что в пределах Ro есть одинаковые нити основы. Их можно пробирать в одну ремизку, следовательно, количество ремизок, необходимых для выработки ткани данного переплетения будет меньше четырнадцати. Аналогичными являются первая, пятая и одиннадцатая нити основы, вторая, шестая, десятая и четырнадцатая нити, третья, седьмая, девятая и тринадцатая нити, а также четвертая и восьмая нити. Следовательно, для выработки данного переплетения достаточно всего четырех ремизок.

Илл. 49

В рисунке проборки пробираем одинаковые нити основы в одни ремизки. В рисунке подвязи изображаем четыре ремизки и четыре подножки, так как в переплетении нет одинаковых нитей утка. В данном случае, т. е. когда в раппорте переплетения есть одинаковые нити основы, рисунок подвязи удобнее строить по нитям основы. Рассуждаем таким же образом, как в первом примере. В рисунке хода по подножкам отмечаем последовательное нажатие с первой по четвертую подножки, так как в данном переплетении нет одинаковых нитей утка.
