Илл. 55

Еще один вид сокращенной проборки — это проборка по рисунку.Ее сущность состоит в том, что одинаково переплетающиеся нити основы пробираются в одну и ту же ремизку. Число ремизок (К) в данном случае будет равно числу разно переплетающихся нитей основы в раппорте переплетения. Пример такой проборки был рассмотрен в предыдущем параграфе (Илл. 59).

Подвязью называется процесс соединения ремизок ткацкого станка с подножками через систему полуподножек. В зависимости от того, каким образом осуществляется подвязь, получается ткань того или иного переплетения. Подвязь производится по рисунку подвязи, составляющему третий элемент заправочного рисунка. Согласно рисунку подвязи, к каждой из подножек должны быть прикреплены все ремизки, одни на подъем, другие на спуск. Те ремизки, которые должны подниматься при нажатии на данную подножку, отмечены в заправочном рисунке крестиком.

Илл. 57

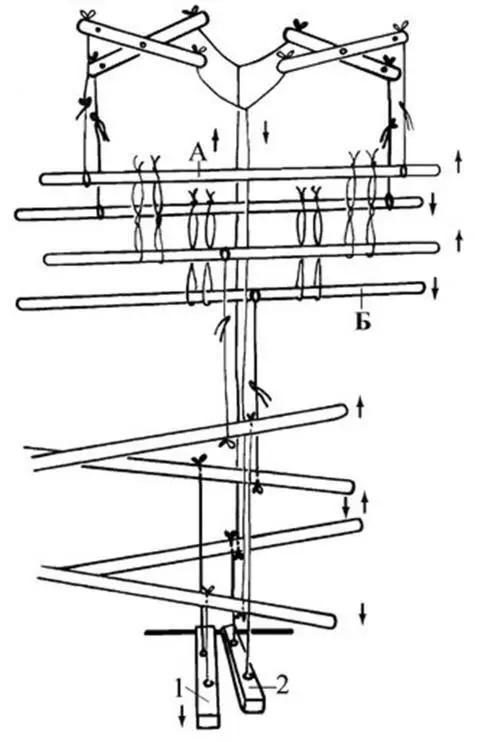

Рассмотрим Илл. 57. На нем изображены две ремизки А и Б, подвязанные к двум подножкам (1) и (2) по принципу полотняного переплетения (см. 6.1 «Главные переплетения»).

При нажатии на подножку (1), ремизка А поднимается. Ремизка А прикреплена к первой верхней полуподножке. Первая нижняя полуподножка подвязана к подножке (1). При этом ремизка Б,работающая на спуск, связана с подножкой (1) следующим образом: она прикреплена ко второй верхней полуподножке, и вторая верхняя полуподножка прикреплена к подножке (1). При нажатии на подножку (2), ремизка Б должна работать на подъем, а ремизка А на спуск. Следовательно, ремизка А связана с подножкой (2) следующим образом: первая верхняя полуподножка подвязана ко второй подножке. Ремизка Б, работающая на подъем, связана с подножкой (2) следующим образом: вторая нижняя полуподножка подвязана ко второй подножке. Таким образом, можно вывести правило:

Если ремизка работает на подъем, то она должна быть подвязана к соответствующей подножке через нижнюю полуподножку, если на спуск, то через верхнюю полуподножку.

После того как основа натянута на ткацкий станок, сделаны проборка и подвязь, можно приступать непосредственно к ткачеству. Имея перед глазами рисунок хода по подножкам, ткач должен нажимать ногой на ту или иную подножку. При этом часть нитей основы будет подниматься, а другая — оставаться опущенной. Пространство, образующееся между поднятыми и опущенными нитями основы, называется зевом. В зев прокладывается челнок с утком.

Илл. 58

Илл. 59

Челноком называется рабочий инструмент ткача, с помощью которого уточная (поперечная нить) прокладывается между нитями основы при выработке ткани. Уточная нить должна быть намотана на специальную шпулю, которая и вставляется в челнок. Шпулей называется палочка с утолщением на концах. Существует несколько основных видов челноков:

1) старинный ладьеобразный челнок с дном, куда укладывается шпуля с утком;

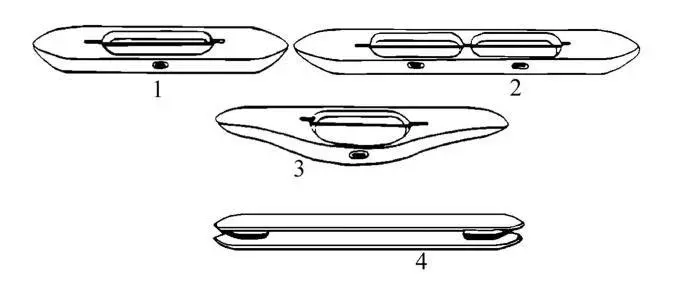

2) полый челнок, в котором шпуля закрепляется на металлическом стержне (Илл. 58 (1,2,3));

3) вилкообразный челнок, представляющий собой небольшую дощечку с выемками с обеих сторон (Илл. 58 (4)).

4) Среди других инструментов, необходимых для ткачества, следует отметить шпарутку. Шпарутка — это две крест накрест скрепленные дощечки с гвоздями на краях, которые втыкаются в края ткани (Илл. 59). Дощечки распрямляются, растягивая ткань, что обеспечивает ровную кромку полотна.

Тканьюназывается гибкое, довольно прочное текстильное изделие, имеющее большую длину. Ткань образуется путем взаимного переплетения двух систем нитей — основы и утка, расположенных перпендикулярно друг другу.

С целью изучения различных видов ткацких переплетений их принято объединять в классы. Кроме того, каждый класс переплетений делят на группы, в которые объединяют переплетения, имеющие общий характер строения. Существует четыре класса ткацких переплетений:

1) главные переплетения (гладкие);

2) мелкоузорчатые переплетения;

3) сложные переплетения;

4) крупноузорчатые (жаккардовые) переплетения.

Главные переплетения.

Класс главных переплетений включает в себя три вида переплетений:

1) полотняное переплетение;

2) саржевое переплетение;

3) атласное (сатиновое) переплетение.

Перечисленные виды переплетений являются самыми простыми из существующих, потому что у них в пределах раппорта каждая нить основы перекрывает или перекрывается только одной нитью утка. Это правило выполняется и в отношении нитей утка. То есть в пределах одного раппорта на каждой нити основы или утка может быть только одно основное перекрытие или только одно уточное перекрытие. Из сказанного выводится определение главных переплетений:

Переплетения называются главными, если каждая нить основы и утка в пределах раппорта имеет только одно перекрытие, отличающееся от остальных на этой же нити.

Из этого определения логически выводится, что в главных переплетениях

Ro = Ry = R перепл.

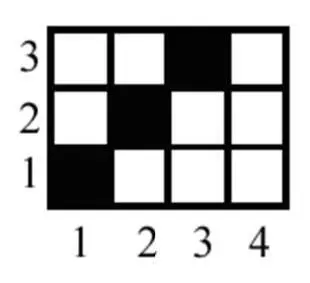

Это следствие логически доказывается от противного. Предположим, что в главном переплетении Roне равен Ry, например, Ro > Ry(Илл. 60 А).

В этом случае четвертая нить основы не должна иметь перекрытий, так как, если предположить, что четвертая нить основы перекрывает любую из нитей утка, то в этом случае нарушится определение главных переплетений.

Предположим, что Ro < Ry(Илл. 60 Б).

В этом случае четвертая нить утка также не должна иметь перекрытий, так как в противном случае нарушится определение главных переплетений.

Таким образом, в обоих рассмотренных примерах четвертая нить будет не заработана в ткани, и, следовательно, она не является частью раппорта переплетения.

А

Б

Илл. 60

Каждое переплетение помимо раппорта характеризуется еще одним параметром: сдвигом перекрытий.
