Изготовление модели.Основой для литейной формы служит модель, выполненная в натуральную величину из гипса, дерева, металла, пластмассы и других материалов. Деревянные модели изготовляют из сосны, бука, ольхи, березы. Древесина должна быть хорошо просушена.

Шкатулка, эскизы которой приведены на рисунке 2.29, состоит из двух частей – корпуса и крышки. Чтобы корпус и крышку можно было легко извлечь из формы, их боковые стенки делают с небольшим уклоном. Соединительные петли составляют со стенками единое целое. Шкатулку отливают по частям – для крышки и корпуса делают отдельные формы. Боковые стороны крышки соединяют «на ус» тонкими гвоздями и клеем. На верхнюю сторону крышки переводят через копировальную бумагу нарисованный по клеточкам контур рельефа, который затем вырезают ножом-косяком, полукруглыми и прямыми стамесками. Законченный рельеф шлифуют мелкозернистой шкуркой. Верхнюю и боковую стенки соединяют друг с другом штырями. Так как модель крышки – разъемная, обе ее части должны легко разъединяться без значительных усилий. Разъемную модель крышки окрашивают нитролаком, эмалью или масляной краской.

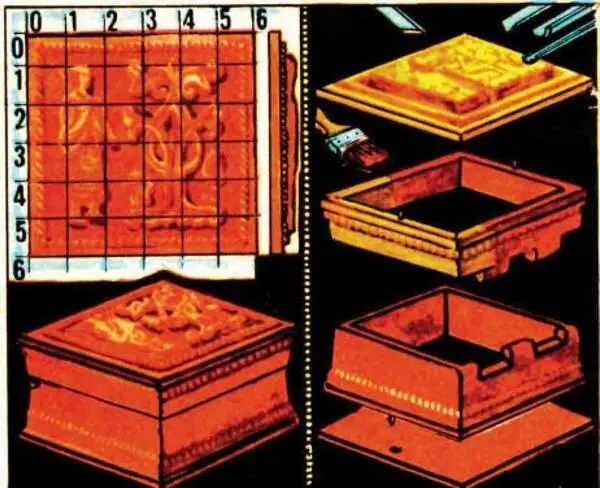

Рис. 2.29. Шкатулка и ее элементы. Рисунок Г. Я. Федотова.

В литейном деле принято в красный цвет окрашивать модели для чугунных отливок, в серый – для стальных, а в желтый – для цветных металлов. Потому оговоримся: несмотря на то, что на нашем рисунке 2.29 модель шкатулки окрашена в красный цвет, отливать ее можно из любых доступных перечисленных выше легкоплавких металлов. Одновременно с крышкой в той же последовательности изготавливают разъемную модель корпуса коробки.

Приготовление формовочной смеси.

Начинается процесс приготовления формовочной смеси с подбора материалов. Отправная точка в подборе материалов для формовочной смеси – форма будущего изделия и материал, из которого оно будет отливаться. Форма изделия – прямоугольная, а материал для отливки будет цинк, олово, бронза или алюминий. В зависимости от этого подбираем песок, отвечающий этим требованиям.

Формовочная смесь будет состоять из кварцевого песка, в который добавлено 8–12 % чуть влажной глины. Песок предварительно промывают, просушивают, а затем просеивают через сито.

Глину отмучивают, то есть заливают большим количеством воды и размешивают деревянной мутовкой до образования глинистой жижи. Когда раствор отстоится, песчинки и мелкие камешки опустятся на дно, а щепки, травинки и другие легкие предметы всплывут. Осветленную воду осторожно сливают и ковшом вычерпывают жидкую глину, которую потом помещают в широкую посуду, тонкий слой глины высохнет быстрее. Сушат глину в теплом сухом месте или на солнце. Потом ее измельчают в порошок, просеивают и высыпают в ящик, коробку или целлофановый пакет. В таком виде она пригодна для составления формовочных смесей.

Чтобы приготовить формовочную смесь, берут 9 частей песка, смешивают с 1 частью глиняного порошка, тщательно перемешивают и добавляют примерно 0,5 части воды. Раствор перемешивают до тех пор, пока он не станет однородным. В идеале для полного распределения влаги, смесь после перемешивания должна вылежаться 1,5–2 часа.

Правильно определить достаточность увлажнения трудно, потому что это во многом зависит от составов песка и глины. Но выполнение несложного теста может гарантировать вполне приемлемый результат.

Тест.Оптимальную влажность формовочной смеси можно определить так. Берут щепотку смеси, скатывают шарик, а потом подбрасывают вверх. Материал считается пригодным к работе, если шарик не рассыплется или не расплющится при падении. Рассыпавшийся шарик указывает на то, что формовочная смесь недостаточна увлажнена, а расплющенный – на избыток влаги. В первом случае в смесь добавляют чуть-чуть воды, а во втором – сухую песчано-глинистую смесь. Оптимальная влажность смеси должна составлять 3–5 %.

Основным связующим элементом формовочных смесей является уже упоминавшаяся глина. Она связывает частицы песка в единую массу и придает ей пластичность. Однако, будучи вязким материалом, глина увеличивает риск пригара формовочной смеси к поверхности отливки и может препятствовать выходу паров и газов, образующихся в процессе литья. Уравновешивать отрицательные свойства глины можно использованием так называемых крепителей. Самыми доступными крепителями являются масла, олифы, канифоль, патока. Добавление небольшого количества крепителей в песчано-глинистую смесь способно значительно улучшить ее качества. Самыми лучшими крепителями считаются натуральные льняное и конопляное масла или приготовленные на их основе олифы. Но их применение весьма ограничено (только для художественных работ наивысшего качества) из-за высокой стоимости.

Разделительный песок.Разделительным песком засыпают поверхности форм в стыках. Этот песок должен быть лишен глинистой составляющей так, чтобы не происходило склеивание двух и более разъемных частей формы. В качестве разделителя можно использовать песок, счищаемый с поверхности отливок, так как в местах соприкосновения формовочной смеси с раскаленным металлом ее глинистая составляющая практически полностью выгорает.

В некоторых случаях поверхности моделей во избежание прилипания к ним формовочной смеси смазывают керосином.

Формовка.На ровную и гладкую деревянную подмодельную плиту кладут одну из двух частей разъемной модели. В данном случае это будет верхняя сторона крышки. Ее укладывают рельефом вверх. Рядом располагают прямоугольный деревянный брусок – так называемый питатель (см. рис. 2.30, позиция 1). Следом за ним устанавливают опоку приливом вниз и припыливают поверхности детали и питателя, например, порошком древесного угля (позиция 2). Затем наносят слой облицовочной формовочной смеси, то есть более тщательно просеянной, мелкой и однородной. От нее зависит чистота поверхностей отливки (позиция 3). Постепенно слой за слоем всыпают в опоку наполнительную смесь, постепенно утрамбовывая ее, вначале клиновидным концом трамбовки, а затем плоским (позиция 4).

Утрамбовывать надо с таким расчетом, чтобы она была не рыхлой, но и не слишком плотной. В первом случае в формовочной смеси могут образоваться пустоты, которые потом заполняются металлом и исказят форму отливки; во втором – чрезмерное уплотнение помешает выходу газов при заливке металла.

Заполнив опоку доверху, деревянной или металлической линейкой снимают лишнюю формовочную смесь (позиция 5). В полуформе опоки, на равном расстоянии друг от друга, иглами делают вентиляционные каналы. Форму прокалывают с таким расчетом, чтобы вентиляционные каналы не касались модели (позиция 6). В противном случае металл попадет в каналы, нарушая чистоту поверхности отливки.
