Михаил Ермаков - Основы дизайна. Художественная обработка металла. Учебное пособие

После полного высыхания гипса (2–3 дня) процесс повторяют, но уже со второй половинкой фигурки. Когда будут готовы оба слепка, не вынимая из гипсовой формы (такая формочка может прослужить не один десяток раз), их изнутри покрывают графитом. Обе части скрепляют. Можно заливать олово.

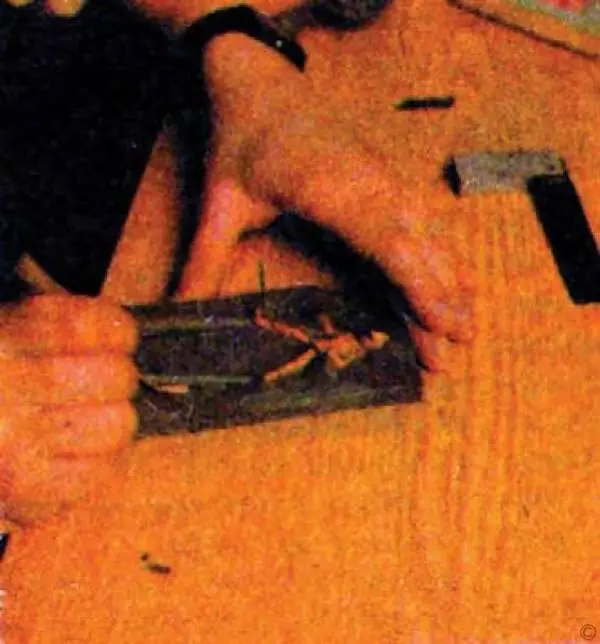

Рис. 2.23. Фигурку до половины заделайте в пластилин. Для выхода воздуха проведите неглубокие канавки.

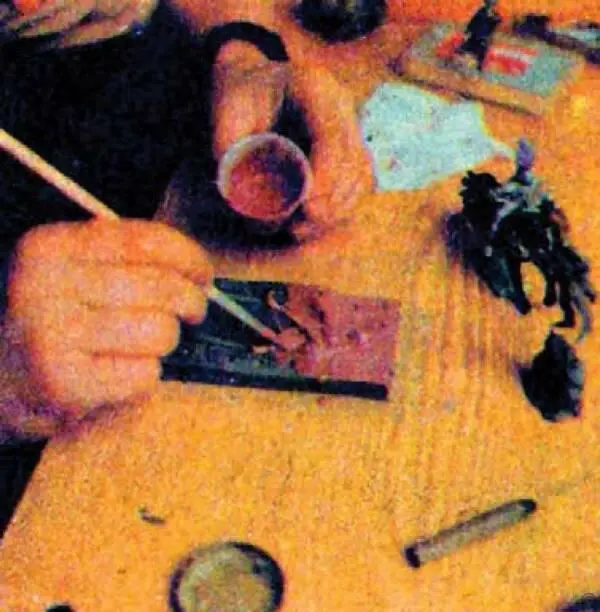

Рис. 2.24. Покройте герметиком в три слоя

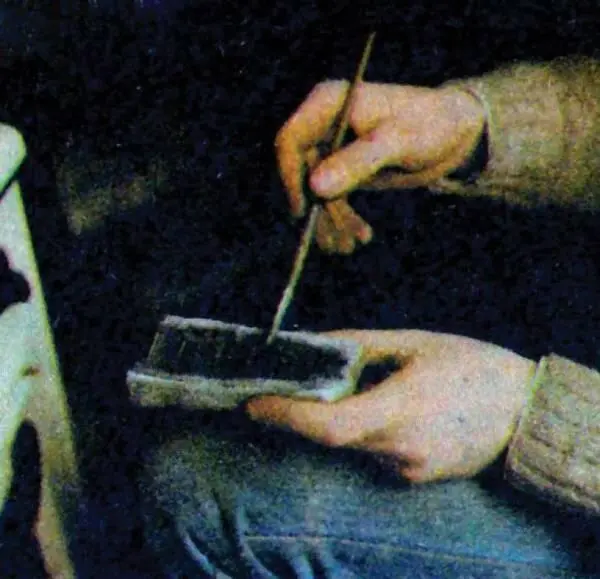

Рис. 2.25. Перед заливкой олова нанесите слой графита

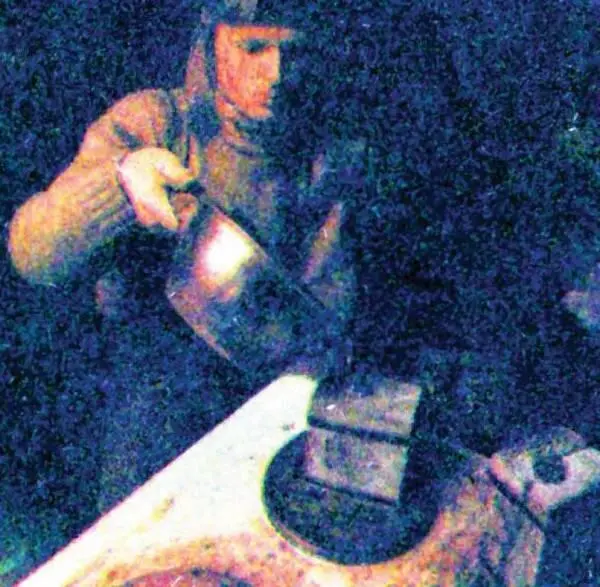

Рис. 2.26. Заливка металла в кокиль

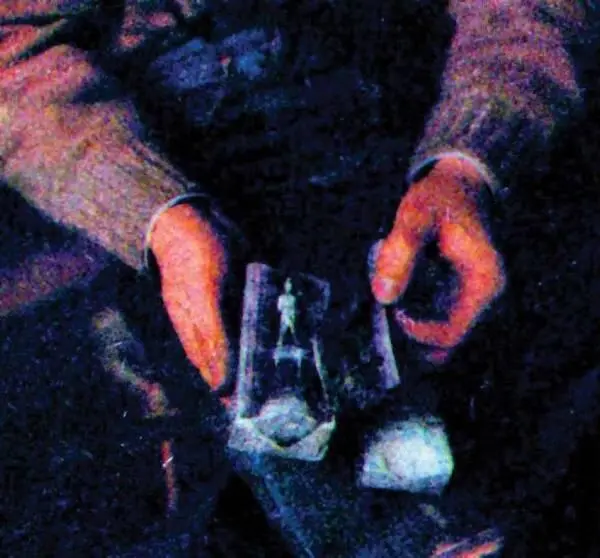

Рис. 2.27. Облой (лишний материал) легко удаляется с помощью ножа. Такая формочка может прослужить не один десяток раз.

Облой (лишний материал) с отлитой заготовки легко удаляется с помощью ножа. Готового солдатика раскрашивают гуашью, темперой или масляными красками, а затем покрывают лаком или эпоксидным клеем (см. рис. 2.23–2.27).

Олово довольно дорогой металл. Поэтому его в художественном литье стараются заменить другими металлами или сплавами с низким содержанием олова.

Очень широко в литейном деле используют медные сплавы. В первую очередь это латунь – сплав меди с цинком, в который часто включаются добавки: олово, алюминий, марганец, свинец и др. Температура плавления латуни различных марок 980–1000 °C. Латунь достаточно недорогой материал. Она обладает хорошими литейными свойствами. Особенно ярко это выражается у латуни марок ЛЦ30А3, ЛЦ38Мц2С2, ЛЦ16К4, у алюминиевой латуни ЛА67-2,5, марганцево-свинцовой латуни ЛМц58-9-2. В маркировке начальная буква «Л» обозначает название «латунь», далее – добавки «А» – алюминий, «Ц» – цинк, «Мц» – марганец. Отливки из латуни имеют хорошую плотную структуру. Они хороши для изделий сложных форм, в том числе и ажурных.

Выпускается латунь в виде проволоки, прутков, листов и слитков. На открытом воздухе и от частой смены температуры латунь теряет блеск, покрывается сернистыми и оксидными пленками, чернеет и даже разрушается. Поэтому нужно тщательно продумать условия хранения сырья. Готовые латунные изделия использовать в закрытых помещениях.

Механические свойства латуни также отвечают предъявляемым требованиям – чистовая обработка латунных отливок не вызывает особых затруднений. Часто на латунные отливки гальваническим способом наносят металлические покрытия. Никелевые покрытия обеспечивают защиту изделия от коррозии, серебряные и даже золотые покрытия применяются в производстве недорогих ювелирных изделий.

Прочие сплавы на основе меди называются бронзами. Наиболее распространенной является оловянная бронза (сплав меди с оловом). Она отличается высокой жидкотекучестью, долговечностью. Бронза устойчивей реагирует на влияние коррозийных факторов, а потому широко применяется для уличной архитектуры и скульптуры. Наилучшим материалом считается оловянная бронза с содержанием олова 5–7 %. Положительным считается присутствие в оловянных бронзах 5–7 % цинка и 1–4 % свинца. В художественном литье применяются сплавы с низким содержанием олова – 0,5–3 % (марка БХ-3). Содержание цинка в этом сплаве достигает 25–35 %. Применяется также бронза БХ-2 (олова 1–5 %, цинка 8-13 %), БХ-1 (олова 4–7 %, цинка 5–8 %).

С увеличением процентного содержания олова цвет бронзы меняется от красного (до 10 % олова), до желтого (до 15 % олова). При содержании 50 % олова бронза приобретает белый цвет, при более чем 70 % олова – серо-стальной.

Еще одна группа бронз, так называемые безоловянные или специальные бронзы, представляют собой сплавы меди с алюминием, марганцем, свинцом. Эти бронзы стоят дешевле, прочны и стойки к коррозии. Применение их в литейном деле ограничено в силу большой усадки. Однако это не имеет большого значения для отливки неответственных изделий.

Маркировка бронз начинается с букв «Бр». Далее – начальные буквы входящих в сплав элементов: А – алюминий, Ж – железо, Мц – марганец, О – олово, С – свинец и т. д.; после названия каждого элемента цифрами указывается его процентное содержание в сплаве.

Механическая доработка бронзовых отливок также не вызывает затруднений.

Широко используются в литейном деле сплавы алюминия. Чистый алюминий не обладает достаточными литейными свойствами. К тому же он недостаточно прочен.

«Издавна людям были известны самородное золото и железо, сера и платина. О том, что существует самородный алюминий, узнали совсем недавно, впервые он был обнаружен в трапповых горах Сибирской платформы в 1978 году прошлого века. У некоторых ученых эти находки вызывали недоверие, возможно, связанное с тем, что не удавалось удовлетворительно объяснить происхождение алюминиевых химически чистых самородков…». Е. Осадчий и др. К вопросу о происхождении самородного алюминия. «Доклады АН СССР», том 266, № 5, 1982.

В алюминий добавляют медь, магний, цинк, кремний, железо, марганец, никель, хром для того, чтобы получить более прочный сплав. Благодаря добавкам алюминиевые сплавы приобретают хорошие литейные свойства, сохраняя способность легко подвергаться механической обработке. Наиболее распространенным литейным сплавом на алюминиевой основе является силумин – сплав алюминия с кремнием (марки АЛ2, АЛ4, АК9, АЛ9, АК7). Железо, никель, хром повышают прочность сплавов.

Перечень изделий, изготавливаемых из алюминиевых сплавов, велик. Это и крупные литые скульптурные и архитектурные детали, и предметы интерьера. Даже посуду, классически изготовлявшуюся из чугуна, теперь с успехом заменил алюминий.

На начальном этапе предлагаем использовать один из самых доступных и легкоплавких металлов – цинк.Он обладает высокими литейными свойствами, низкой температурой плавления (419 °C), что позволяет заниматься литьем без особых нагревательных приспособлений. Но самое главное – не надо прилагать особых усилий к его поиску. Проще всего сделать запас цинковых стаканчиков от гальванических элементов (батареек). От остатков смолы полые цинковые стаканчики очищают кипячением в 10 %-ном растворе питьевой соды. А затем собранный цинковый материал сплавляют в слиток, наполнив им обычную консервную банку и установив ее над костром. Таким образом, на первое время материалом вы себя обеспечите.
