Теперь берут чекан-лощатник. Установив его боек на один из участков фона, опустите фон до уровня углубленного контура. Передвигая лощатник, постепенно опустите все участки фона. Там, где лощатник с широким бойком не проходит, применяйте более мелкие чеканы. На этой стадии чеканку с лицевой стороны на время прекращают по двум причинам. Во-первых, в процессе обработки в металле образуется наклеп, от которого он теряет пластичность и становится жестким, а во-вторых, поднять выпуклые участки рельефа можно только с обратной стороны (рис. 4.31).

На рисунке 4.32 показаны некоторые схемы фактур: 1 – фактура набивается с помощью пурошника (трубочка) небольшого размера; 2 – фактура изготавливается хаотической набивкой небольшим (150×200 мм) личным напильником; 3, 4, 5, 6-фактура сделана с помощью трехгранного надфиля, острого расходника и канфарника (см. далее 7); 8 – делается надфилями с последующей шлифовкой, применяется для проведения «дорожек»; 9 – фактура набивается пурошником большого диаметра, после набивки мелкой шкуркой смягчаются образовавшиеся ребра, которые создают рисунок, напоминающий соты пчел. Такой чекан служит для проведения различных «дорожек» при чеканке орнамента.

Все перечисленные виды чеканов применяются в последовательном изготовлении чеканки, они могут быть в боевой части гладкими или матовыми, рисунчатыми, с насечкой или набивкой.

Чеканы с насечкой (рис. 4.33) делают до закалки и следующим способом: после обработки боевой части ее отжигают, чтобы придать большую вязкость, ковкость этому участку чекана. При отжиге нагревают чекан до температуры закалки, а затем охлаждают на воздухе. (Процесс закалки см. главу «Гравирование», в дальнейшем чеканы с насечкой пригодятся в гравировании изделий).

Нанесение насечки следующая операция. Зажимают чекан в тисках боевой частью кверху и канфарником набивают ячейки, после этого закаляют. Чекан надолго сохраняет насечку. Таким образом чекан готов для нанесения фактуры на отдельных частях декоративной композиции.

Круглые и прямые обжимки (рис. 4.34) могут быть левыми и правыми и служат в основном для прочеканки «веревочки», т. е. витого шнура.

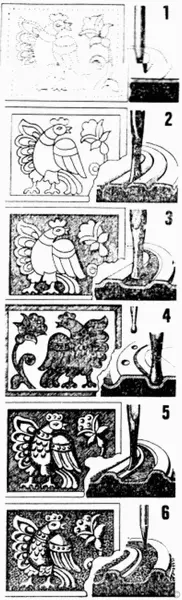

Рис. 4.31. Последовательность выполнения чеканки: 1 – перевод рисунка на металл канфарником; 2 – углубление контуров расходником; 3 – опускание фона лощатником; 4 – выколотка рельефа с обратной стороны бобошниками и пурошниками; 5 – проработка деталей различными чеканами с лицевой стороны; 6 – канфарение или зернение фона. Рисунок Г. Я. Федотова.

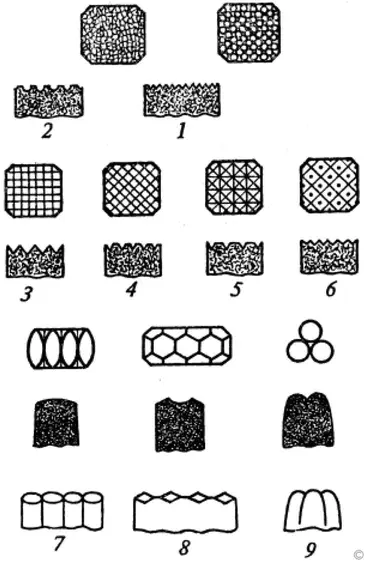

Рис. 4.32. Отпечатки рабочих поверхностей фактурных чеканов и рисунок фактур.

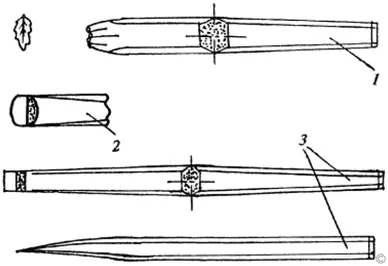

Рис. 4.33. Чеканы с насечкой: 1 – дубовый лист; 2 – полукруглая сечка; 3 – прямая сечка.

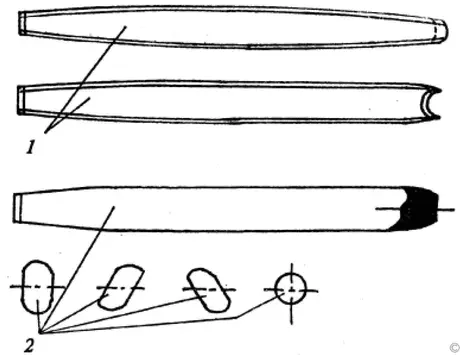

Рис. 4.34. Обжимки: 1 – косые; 2 – круглые.

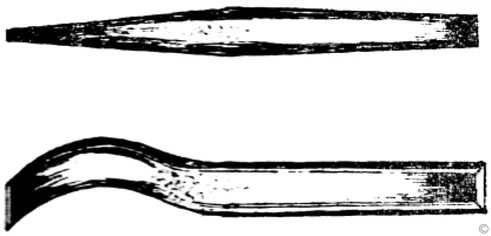

Рис. 4.35. Чекан «Сапожок».

Чекан «сапожок» (рис. 4.35) относится к чеканам специального назначения. Он служит для образования поднутрений на рельефе, для прочеканки труднодоступных мест, т. е. узких и глубоких мест рельефа. Сапожок – не совсем обычный чекан благодаря своей причудливой форме.

Его конструктивные особенности заключаются в усилении всей изогнутой части, где толщина самая большая, тогда как другие чеканы усилены в средней части. Усиление этой части вызвано большим напряжением металла во время работы «сапожком». Следует обратить внимание на его рабочую часть, которая представляет лощатник прямоугольной формы.

Фигурные чеканы (пуансоны). К специальным чеканам относятся фигурные или пуансоны. На их рабочей поверхности граверной техникой выполнены фрагменты орнамента – завитки, листы, буквы, цифры, розетки и др. Древнерусские чеканщики применяли также пуансоны с изображением рук, глаз и т. п. Вообще пуансоны изготовляют в тех случаях, когда необходимо чеканить большое количество одинаковых деталей изображения. Изготовление пуансонов для работы по листовому металлу подобно изготовлению чеканов.

Деревянные чеканы также часто применяются при выколотке общего рельефа. При работе деревянными чеканами металл или вытягивается или садится, т. е. уплотняется и делается толще, но меньше подвергается наклепу и нагартовке, чем при работе металлическими чеканами. Делаются эти чеканы из более твердых пород дерева с утолщением в средней части остова. Для изготовления чеканов больше всего подходят следующие породы деревьев: ясень, рябина, граб, клен, но можно применить бук, березу, дуб и др. Чеканы могут быть прямыми плоскими, круглыми, а также острыми в своей рабочей части. По деревянному чекану можно наносить удары как металлическим, так и деревянным молотком.

При работе деревянным молотком чеканы меньше разбиваются, но работать удобнее металлическим, так как его размеры меньше, чем у деревянного. Поскольку деревянные чеканы менее долговечны, их обычно заготавливают в большом количестве, чем это нужно для данной операции. Деревянные чеканы изображены на рисунке 4.28 (металлический чекан показан для сравнения).

Прочие инструменты.

На различных этапах работы с заготовкой и чеканкой вам понадобятся для работы с мягкими металлами деревянные молотки, изготовленные из прочных сортов древесины, например дуба или березы. С их помощью проводят более мягкие линии, так как сила удара таким молотком гораздо меньше.

Необходимы и некоторые слесарные инструменты. Среди них надо упомянуть те, которыми изображение переносится с бумаги на металл: кернер, циркуль по металлу, линейка и т. д. Понадобятся и ножницы по металлу, напильники, рашпили и пр. Для отделения чеканки от отливки при отжиге используются кузнечные клещи, если их не отказалось под рукой, можно использовать плоскогубцы.

Подогрейте пластину паяльной лампой или электрорефлектором и снимите со смоляной подложки. Затем отожгите металл – он станет вновь пластичным, но на нем останется окалина, которую нужно снять отбеливанием. Как это делается, вы уже знаете. Отбеленную пластину укрепите на смоле лицевой частью вниз. Чтобы пластина плотно пристала к вязкой основе, в углублении наметившего рельефа залейте жидкую смолу. Смолу в ящике тоже нужно подогреть – проще это сделать с помощью электрического рефлектора или паяльной лампы: достаточно размягчить лишь верхний ее слой.
