Михаил Ермаков - Основы дизайна. Художественная обработка металла. Учебное пособие

Кроме металлических чеканов и молотков, применятся также деревянные, которые изготавливают из древесины твердых пород – дуба, бука, граба, березы в виде цилиндрических стержней с боковыми срезами по всей длине. Форма боевых частей деревянных чеканов такая же, как и у металлических (рис 4.28). Применяют деревянные чеканы для выколачивания высокого рельефа, опускания и выравнивания фона, особенно при работе с мягким алюминием и медью. Деревянным молотком или киянкой правят на правильной плите листовой металл, загибают (отбортовывают) края готового рельефа.

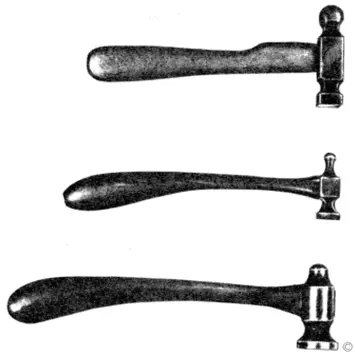

Рис. 4.26. Выколоточиые молотки для чеканки.

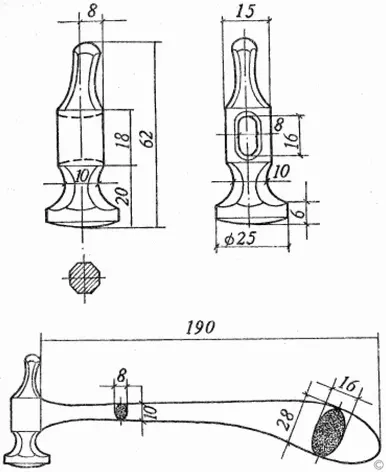

Рис. 4.27. Чеканный молоток (размеры в мм).

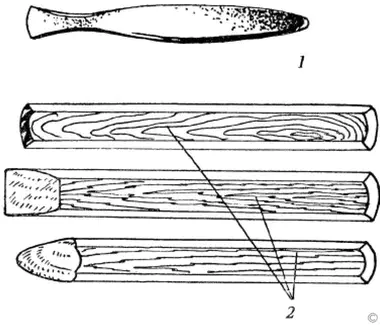

Рис. 4.28. Чеканы: металлический – 1; деревянные – 2.

Для резания тонких листов металла нужны ножницы , разрез ими можно сделать гораздо быстрее и чище, чем зубилом. Ножницы для металла отличаются от обыкновенных своей большой прочностью. Для небольших листов толщиной 0,2–0,4 мм можно использовать медицинские ножницы с прочными губками. Для распиловки металла служит слесарная ножовка. Очень важным инструментом для изготовления и отделки пластин является напильник.

Для закрепления пластины на деревянной подложке (в виде фона для готовой чеканки) потребуется пробойник – небольшой стальной стержень с закаленным концом.

Из измерительного и разметочного инструмента понадобятся стальная линейка, складной метр или рулетка, рейсмус, стальной циркуль, кронциркуль, металлический или деревянный угольник.

Теперь разберем подробнее, что же представляет собой чекан? Это отрезок стального прутка длиной от 120 до 150 мм и диаметром от 2 до 20 мм. Изготавливают чеканы из углеродистой качественной стали с содержанием углерода от 3 % и выше или углеродистой инструментальной стали марок У7, У8, У10, У13. Чеканы можно изготовить из старых напильников, слесарных зубил, кернеров, пробойников и других, подходящих по форме и размерам инструментов. Прежде чем приступить к изготовлению чеканов, сталь надо отжечь, раскалив ее докрасна, а затем постепенно охладить.

Нарежьте пруток на отрезки необходимого размера с помощью ножовки по металлу. Если диаметр прутка небольшой, напильником снимите фаску, сформируйте рабочую часть. Если же диаметр выбранного вами прутка больше 10 мм, гораздо проще выточить рабочую часть чекана на токарном станке.

В средней части чекана делают небольшое утолщение с плавным переходом к боевой и ударной частям. Утолщение исключает вибрацию инструмента при ударе по нему молотком. Чтобы чекан было удобно держать в руке, в его средней части с двух сторон параллельно оси делают напильником плоские срезы, которые также не дадут чекану скатываться с рабочего стола.

После этого вооружаются надфилем и выпиливают на торце рабочей части тот узор, который чекан будет воспроизводить на изделии. Очень важно, чтобы рабочая часть была совершенно гладкой, без выступающих острых частей. Острые части будут оставлять на изделии следы, засоряющие общий вид рисунка, а очень тонкий металл могут даже повредить. Поэтому после выполнения основных работ по формированию рабочей части чекана надо тщательно отшлифовать ее мелкой шкуркой, а затем отполировать войлочной тряпочкой с нанесением на нее пастой ГОИ.

Теперь можно переходить к закалке. Это процесс укрепления металла, в ходе которого он приобретает твердость. Разогрейте инструменты в муфельной печи, следуя инструкциям по технике безопасности и технологии. Инструменты извлекайте из печи кузнечными щипцами с длинными ручками (не забудьте перед этим надеть защитные рукавицы). Если чеканы сделаны из углеродистой качественной стали, их накаляют до светло-красного цвета (850 °C) и быстро охлаждают, погрузив в машинное масло. Чеканы из инструментальной стали достаточно нагреть до вишнево-красного цвета (770 °C) и также быстро охладить в масле.

После закалки инструмент становится слишком хрупким. Этот недостаток устраняют отпуском металла на газовой горелке. Необходимо внимательно следить за цветами побежалости. Как только металл приобретет желто-соломенный цвет, отжиг прекратите. После постепенного охлаждения инструментов их боевые части отполируйте с пастой ГОИ.

Облегчают труд мастера накатки и чекан-трещотка.Накаткой, закрепленной в специальной ручке, проводят, с легким нажимом, по поверхности листа и получают полосу или ряд элементов, изображенных на самой накатке (см. рис. 4.29).

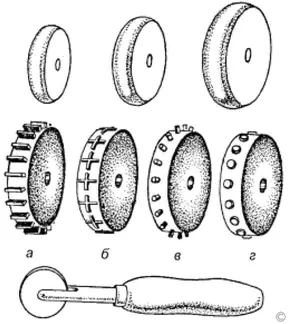

Рис. 4.29. Накатки: а – расходиик; 6 – пуансон; в-трубочка; г – пурошник.

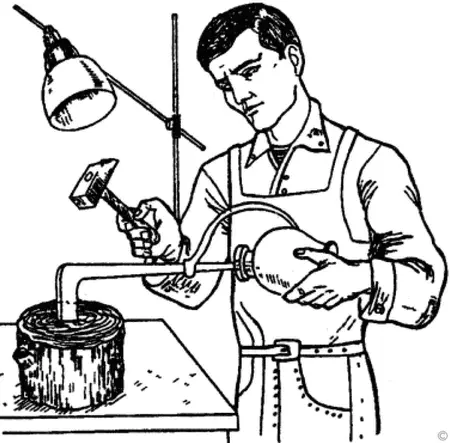

Специальный двухколенчатый чекан-трещотка используется для выколачивания выпуклостей на поверхности объемных изделий после выколотки (дифовки), см. рис. 4.30, а, б.

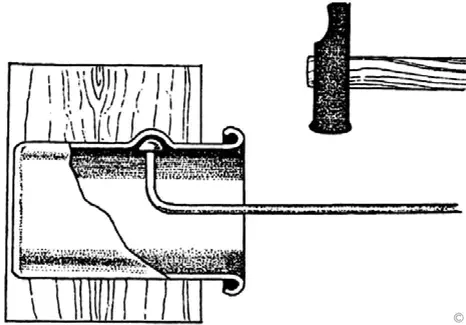

Рис. 430. Работа трещеткой: а – без указателя; б – с указателем подъема рельефа.

Процесс чеканки.

По виду чеканка, как и резьба по дереву, может быть плоскорельефной , когда чеканное изображение находится в одной плоскости с фоном металлической пластины, рельефной , когда изображение выступает над фоном пластины, и объемной , когда чеканное изображение не связано с фоном и существует само по себе, т. е. представляет собой объемное скульптурное изображение.

По приемам выполнения чеканку можно поделить на контурную, плоскорельефную, заоваленную с подобранным фоном, рельефную с прорезью, или ажурную, и чеканку накладную (см. описание «Виды чеканных работ»). Выколачиванием плоской пластины металлу придают разнообразную выпуклую форму. Удобнее всего выколачивать рельеф на оправке – матрице или на мягких подложках (подушках) – смоляных, резиновых, на мешках с песком. Иногда подложкой служит свинцовая плита (главу «Басма» см. ниже).

Матрицей может служить толстая доска средней твердости, в которой полукруглой стамеской выбирают углубления, необходимой формы (обратное изображение). На тщательно зачищенную доску – матрицу помещают металлическую пластину, закрепляют ее на доске, а затем круглым молотком или киянкой выколачивают самое большое углубление, постепенно переходя к меньшей глубине. Выколачивание на матрице производят до тех пор, пока не получится правильно оправленная поверхность углублений без морщин.
